Las copas para empaques de Oil States están moldeadas con un compuesto de caucho duradero resistente al aceite, gas y abrasión, que soporta el desgaste incluso bajo alta presión. Cada copa está equipada con una base de acero resistente para mayor soporte en el área crítica donde los alambres se conectan a la base de la copa. Oil States ofrece más de cincuenta copas individuales, desde tubos de 2 3/8″ hasta tuberías de revestimiento de 13 3/8″, con tamaños internos opcionales para muchos tamaños populares de revestimiento.* Compue”stos especiales están disponibles bajo solicitud. También hay copas para alta presión disponibles en ciertos tamaños.

Copas 2 3/8” – 6 5/8”
Diámetro exterior nominal de tubo/tubería	Rango de peso Lb/Pie	Diámetro interior de tubo/tubería	Número de parte	Todas las dimensiones mostradas son nominales y pueden cambiar sin previo aviso

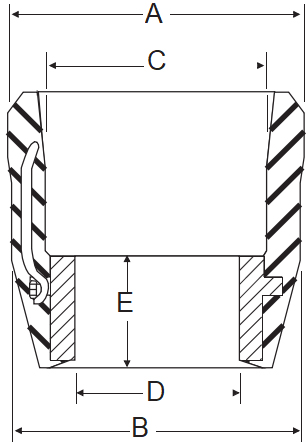

				A	B	C	D	E
2 3/8”	4.6-4.7	1.995	P-204-1	2.01	1.88	1.28	1.09	0.87
2 7/8”	6.4-6.5	2.441	P-254-1	2.46	2.29	1.67	1.34	1.25
3 1/2”	7.7	3.068	*P-304-2	3.19	2.91	1.75	1.34	1.30
			*P-304-S-1			2.31	1.94	1.22
	9.2-9.3	2.992	P-304-1	3.05		1.75	1.34	1.31
			P-304-S	3.01		2.21	1.94	1.24
	10.2		P-304-1	3.05		1.75	1.34	1.31
			P-304-S	3.01		2.21	1.94	1.24
4”	9.5	3.548	P-354-1	3.58	3.53	2.62	1.94	1.31
	11.0	3.476	P-404-1	3.51	3.43	2.25
	13.4	3.340	*P-404-2	3.41	3.20	2.60		1.29
4 1/2”	9.5	4.090	P-454-1	4.18	3.90	2.66	2.41	1.46
	11.6	4.000
	16.6	3.826	*P-454-DP	3.93	3.72			1.51
5”	13.0	4.494	P-504-1	4.52	4.37	2.66	2.41	1.46
	15.0	4.408		4.52	4.37	2.66
	18.0	4.276	P-504-2	4.37	4.15	2.67		1.39
	20.3	4.184		4.37	4.15	2.67
5 1/2”	13.0	5.044	P-554-1	5.10	4.91	3.28	2.90	1.44
	15.0	5.012
	15.5	4.950	P-554-2	5.01	4.83
	17.0	4.892
			P-554-2A	4.95	4.64
	20.0	4.778
	23.0	4.670
6”	15.0	5.524	*P-604-1	5.65	5.41	3.52	2.90	1.46
	18.0	5.424
6 5/8”	20.0	6.049	P-658-2	6.12	5.91	4.18	3.53	1.43
	24.0	5.921	P-658-3	6.00	5.70	4.06	3.53	1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43
	28.0	5.791	P-658-3		5.70	4.06	3.53	1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43

OSI Packer Cups Productos Petroleros Regal

Copas de 7” a 8 5/8”
Diámetro Exterior Nominal de Tubería/ Revestimiento	Rango de Peso Lb/Pie	Diámetro Interior de Tubería/ Revestimiento	Número de Parte	Todas las dimensiones mostradas son solo nominales y están sujetas a cambios sin previo aviso
				A	B	C	D	E
7”	17.0	6.538	P-704-1	6.60	6.39	4.06	3.53	1.38
			*P-704-1C	6.57	6.30	4.21	2.90	1.44
	20.0	6.456	P-704-1	6.60	6.39	4.06	3.53	1.38
			*P-704-1C	6.57	6.30		2.90	1.44
	22.0	6.398	P-704-1A	6.52	6.27		3.53	1.38
			*P-704-1B	6.50	6.22	4.45	4.03	1.44
	24.0	6.336	P-704-1A	6.52	6.27	4.06	3.53	1.38
			*P-704-1B	6.22	4.45	4.03
	26.0	6.276	P-704-2	6.34	6.09	4.06
			*P-704-2A			4.19	4.03	1.40
			*P-704-2C			4.06	2.90	1.38
	29.0	6.184	P-704-2				3.53
			*P-704-2A			4.19	4.03	1.40
			*P-704-2C			4.06	2.90	1.38
	32.0	6.094	P-658-2	6.12	5.91	4.18	3.53	1.43
	35.0	6.004
	38.0	5.920	P-658-3	6.00	5.70	4.06		1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43
7 5/8”	24.0	7.025	P-758-1	7.15	6.92	4.61	3.53	2.04
	26.4	6.969		7.15
	29.7	6.875	P-758-2	6.90	6.74	4.63		2.00
	33.7	6.765
	39.0	6.625	*P-758-3	6.73	6.51			1.96
8 5/8”	20.0	8.191	P-904-1	8.24	8.02	5.04	3.53	1.57
			*P-904-1B				4.53
	28.0	8.017	P-858-1	8.03	7.67	5.30		1.56
			*P-858-1A			5.75	5.53
			P-858-1B			5.30	3.53
	36.0	7.825	P-858-1				4.53
			*P-858-1A			5.75	5.53
			P-858-1B			5.30	3.53
	40.0	7.725	*P-858-2	7.76	7.49	5.35	4.53
			*P-858-2B				3.53
	44.0	7.625	*P-858-2				4.53
			*P-858-2B				3.53
*Disponible solo por pedido especial.

Copas de 9 5/8” a 13 3/8”
Diámetro Exterior Nominal de Tubería/ Revestimiento	Rango de Peso Lb/Pie	Diámetro Interior de Tubería/ Revestimiento	Número de Parte	Todas las dimensiones mostradas son solo nominales y están sujetas a cambios sin previo aviso
				A	B	C	D	E
9 5/8”	29.3	9.063	P-958-2	9.21	8.67	5.02	3.53	1.77
			*P-958-2A	9.23		5.77	5.53	1.62
			P-958-2B				4.53
	36.0	8.921	P-958-2	9.21		5.02	3.53	1.77
			*P-958-2A	9.23		5.77	5.53	1.62
			P-958-2B				4.53
			*P-958-4	9.03	8.60	5.79	5.53	1.64
			*P-958-4B				3.53
	40.0	8.835	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-4	9.03	8.60	5.79	5.53	1.64
			*P-958-4B				3.53
	43.5	8.755	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-4	9.03	8.60	5.79	4.53	1.64
			*P-958-4B				5.53
	47.0	8.681	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-3	8.80	8.42	5.80	5.53	1.64
			P-958-3A				4.53
			P-958-3B				3.53
	53.5	8.535	*P-958-3	8.80	8.42	5.80	5.53	1.64
			P-958-3A				4.53
			P-958-3B				3.53
10 3/4”	40.5	10.050	P-1075	10.17	9.71	5.83	4.53	1.64
			P-1075-B				3.53
	55.5	9.760	P-1075				4.53
			P-1075-B				3.53
	60.7	9.660	P-1075-A	9.85	9.30		4.53
	73.2	9.406	P-1075-A
11 3/4”	38.0	11.150	P-1175-1	11.25	10.50	6.12	4.53	1.65
			*P-1175-1B			5.95	3.53	1.71
	54.0	10.880	P-1175-1			6.12	4.53	1.65
			*P-1175-1B			5.95	3.53	1.71
12”	40.0	11.384	*P-1200	11.82	11.38	7.22	4.53	1.69
			*P-1200-B	11.38	10.38		3.53
13 3/8”	54.5	12.615	P-1338-1	12.68	12.29	7.10	4.53	1.72
	72.0	12.347	P-1338-1
*Disponible solo por pedido especial.

PE Energy es un distribuidor autorizado de Regal que ofrece la gama completa de productos Regal. Contáctenos para una cotización personalizada.
