Los Elevadores de la Serie SLX de Keystone son elevadores con puerta lateral. Están diseñados para casing y collar de perforación. Tienen una capacidad de carga de 65, 150, 250 y 350 toneladas, y están disponibles en tamaños de 3 ½” a 22 5/8″. Las orejetas en los elevadores SLX de 150, 250 y 350 toneladas están diseñadas para que el elevador pueda rotar libremente en las grilletes cuando se utiliza para levantar o depositar tubería.

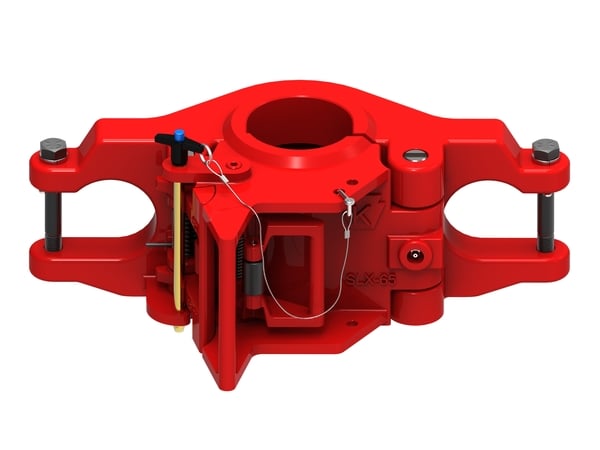

Elevador con Puerta Lateral SLX-65
No. de Parte
Rango
Peso
E38‐045
3 1/2″ ‐ 5 1/2″
160.00
E38‐067
5 3/4″ ‐ 8 5/8″
190.00
E38‐809
“9” ‐ 10 3/4″
218.00
E38‐137
“11” ‐ 14 1/4″
275.00

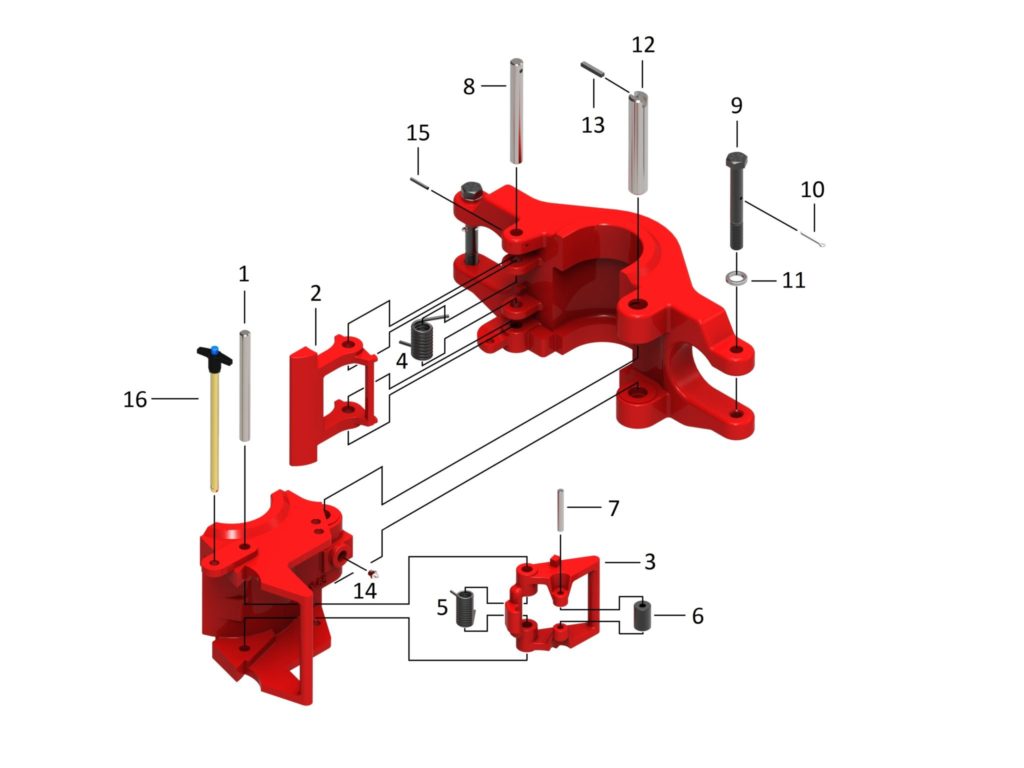

Piezas de Repuesto KET para Elevador SLX-65
KET#
#Req
Ítem
Descripción
Repuestos
Peso
E29980‐4
1
1
Perno de Seguro del Pestillo
.50
E31331
1
2
Pestillo
4.50
E31332
1
3
Cerradura del Pestillo
3.50
E31383
1
4
Resorte del Pestillo
2
.45
E31404
1
5
Resorte de la Cerradura del Pestillo
2
.19
E31407
1
6
Rodillo de la Cerradura del Pestillo
.38
E31584
1
7
Perno del Rodillo de la Cerradura del Pestillo
.13
E32424‐3
1
8
Perno del Pestillo
.83
E34X6
2
9
Perno de Bloque de Enlace (Marco E38‐045)
2
.75
E34X7
2
9
Perno de Bloque de Enlace (Marco E38‐067, 38‐137, 38‐809)
2
.75
E34X7‐C
1
10
Chaveta para Perno de Bloque de Enlace
.04
E34X7‐W
2
11
Arandela de Seguridad para Perno de Bloque de Enlace
.07
E34611
2
12
Perno de Bisagra (Marco E38‐137, 38‐809)
2.00
E34612
1
12
Perno de Bisagra (Marco E38‐045, 38‐067)
2.00
E34611‐R
1
13
Retenedor de Perno de Bisagra (Marco E38‐137, 38‐809)
.06
E34614
1
13
Retenedor de Perno de Bisagra (Marco E38‐045, 38‐067)
.06
E940308‐1
1
14
Grasa NPT 1/8″
1
.08
E947128‐120
1
15
Retenedor del Perno del Pestillo
1
.08
E38‐051‐838
1
16
Perno de Seguro de la Cerradura de Seguridad
2
.50
Elevador de Puerta Lateral SLX-150
No. de Parte
Rango
Peso
E31150
2 7/8” – 5”
245.00
E31239
4 1/2” ‐ 8 5/8”
300.00
E33950
9 5/8” ‐ 10 3/4”
420.00
E33982
11” ‐ 14 1/4”
475.00
Elevador de Puerta Lateral SLX-250
No. de Parte
Rango
Peso
E31250
4 1/2” ‐ 8 5/8”
350.00
E33650
9 5/8” ‐ 10 3/4”
470.00
E33850
11” ‐ 14 1/4”
525.00
Elevador de Puerta Lateral SLX-350
No. de Parte
Rango
Peso
E31275
5 1/2” ‐ 8 5/8”
350.00
E33675
9 5/8” ‐ 10 3/4”
470.00
E33875
11” ‐ 14 1/4”
525.00
Piezas de Repuesto KET para los Elevadores SLX-150, 250 y 350
KET#
#Req
Artículo
Descripción
Refacciones
Peso
E8145-1
2
1
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE ENLACE SUPERIOR
2
1.13
E8145-2
2
2
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE ENLACE INFERIOR
2
1.13
E9519
2
3
BLOQUE DE ENLACE
5.50
E29980-4
1
4
PASADOR DE CERROJO DE BLOQUEO
1
.50
E31331
1
5
CERROJO
4.50
E31332
1
6
CERRADURA DE CERROJO
3.50
E31383
1
7
RESORTE DE CERROJO
2
.44
E31404
2
8
RESORTE DE CERRADURA DE CERROJO
2
.19
E31407
1
9
RODILLO DE CERRADURA DE CERROJO
.38
E31584
1
10
PASADOR DE RODILLO DE CERRADURA DE CERROJO
.13
E32424-5
1
11
PASADOR DE CERROJO
1
.75
E34611
1
12
PASADOR DE BISAGRA (MARCO E33982 – E33875)
4.44
E33953
1
12
PASADOR DE BISAGRA (MARCO E33982 – E33875)
6.25
E33985
1
12
PASADOR DE BISAGRA (MARCO E33982 – E33875)
8.50
E39-051-5
1
13
PASADOR DE CERROJO DE SEGURIDAD
2
.50
E940308-1
1
14
ENGRASADOR 1/8 NPT
1
.80
E34614
1
15
RETENEDOR DE PASADOR DE BISAGRA (MARCO E31150 – E31275)
.09
E34614-1
1
15
RETENEDOR DE PASADOR DE BISAGRA (MARCO E31150 – E31275)
.06
E34614-2
1
15
RETENEDOR DE PASADOR DE BISAGRA (MARCO E31150 – E31275)
.04
E947128-120
1
16
RETENEDOR DE PASADOR DE CERROJO (PASADOR DE RESORTE)
1
.08
Elevador con Puerta Lateral SLX-150
No. de Parte
Rango
Tamaño de Eslabones
E33632
18” – 22 5/8”
2-1/4″-3-1/2″
Elevador con Puerta Lateral SLX-250
No. de Parte
Rango
Tamaño de Eslabones
E33633
18” – 22 5/8”
2-1/4″-3-1/2″
Elevador con Puerta Lateral SLX-350
No. de Parte
Rango
Tamaño de Eslabones
E33634
18” – 22 5/8”
2-1/4″-3-1/2″
Piezas de Repuesto KET para Elevadores SLX-150, 250 y 350
KET#
# Req
Ítem
Descripción
Repuestos
Peso
E8145-1
2
1
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE DE ESLABÓN SUPERIOR
2
0.86
E8145-2
2
2
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE DE ESLABÓN INFERIOR
2
0.57
E33250
2
3
BLOQUE DE ESLABÓN
E31407-20
1
4
RODILLO DE BLOQUEO DE PASADOR
0 .38
E31584
1
5
PASADOR DE RODILLO DE BLOQUEO
E33634
1
6
Pestillo
810.00
E33635
1
7
Bloqueo del pestillo
3.45
E33645
1
8
Pasador del pestillo
1
E33646
1
9
Pasador de bisagra
E33646-RT
1
10
Retenedor del pasador de bisagra
E31383
1
11
Resorte del pestillo
2
0.34
E33657
1
12
Resorte del bloqueo del pestillo
535452
1
13
Pasador de seguridad del bloqueo del pestillo
2
E50713
1
14
Pasador del bloqueo del pestillo
1
E940308-1
1
15
Engrase sin grasa 1/8″
1
0.08
E947128-120
1
16
Retenedor del pasador del pestillo
1
E34X95
2
17
Tornillo, tuerca y seguro trasero
2
PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
