Los elevadores tipo deslizante Keystone serie Y son elevadores de anclaje central para tuberías, diseñados para sujetar tuberías de tipo collarín o con junta integral. Los modelos usados para tuberías son LYT, MYT, YT y HYT; mientras que para casing son YC, MYC, HYC y HYC-XR. La capacidad de carga incluye el LYT de 20 toneladas, MYT de 40 toneladas, YT de 75 toneladas y el HYT de 150 toneladas, cubriendo tamaños de tubería desde 3/4” hasta 3 1/2”. Para casing, el YC de 75 toneladas, YC-HD de 100 toneladas, MYC de 125 toneladas y el HYC de 200 toneladas abarcan tamaños desde 3 1/2” hasta 7 5/8”. El HYC-XR de 200 toneladas cubre tamaños de 7 5/8” a 9 5/8”.
Todos los respaldos de mordaza y ranuras de matriz en los deslizadores Keystone están maquinados con precisión para asegurar una sujeción óptima y evitar estrangulamientos o cortes en la tubería.
ELEVADOR TIPO DESLIZANTE KET LYT (20 TONELADAS)
No. de Parte
Rango
Tamaño de Eslabones
Peso
E28750
3/4” – 2-1/16”
1-1/4” – 2-3/4”
58.00

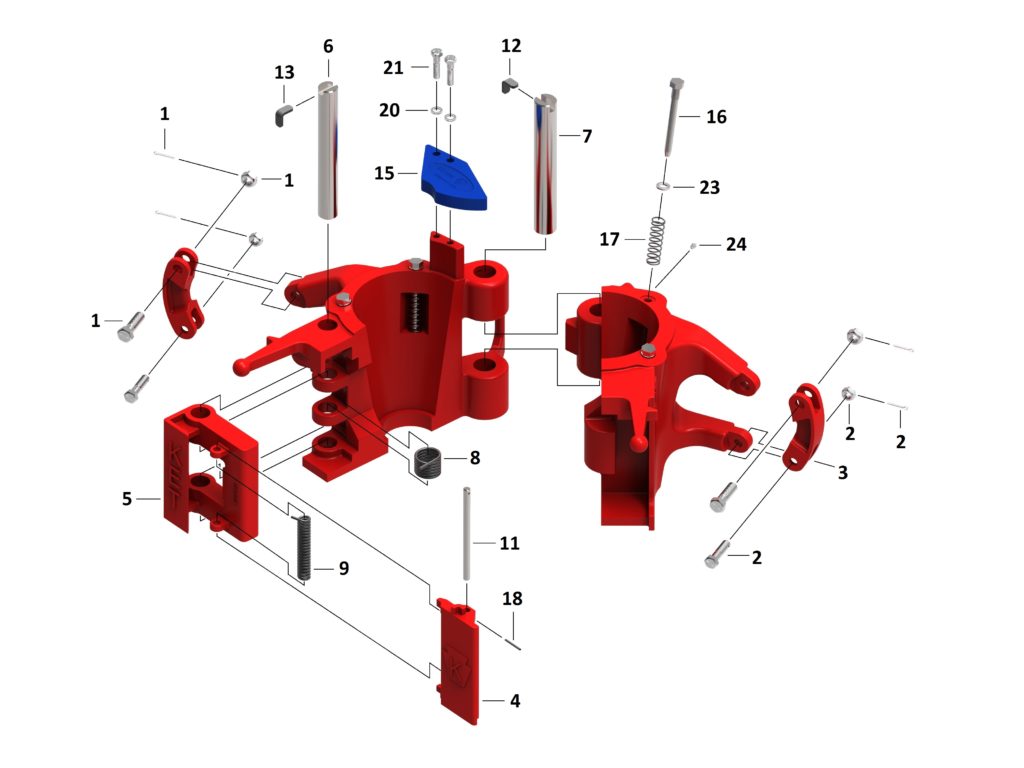

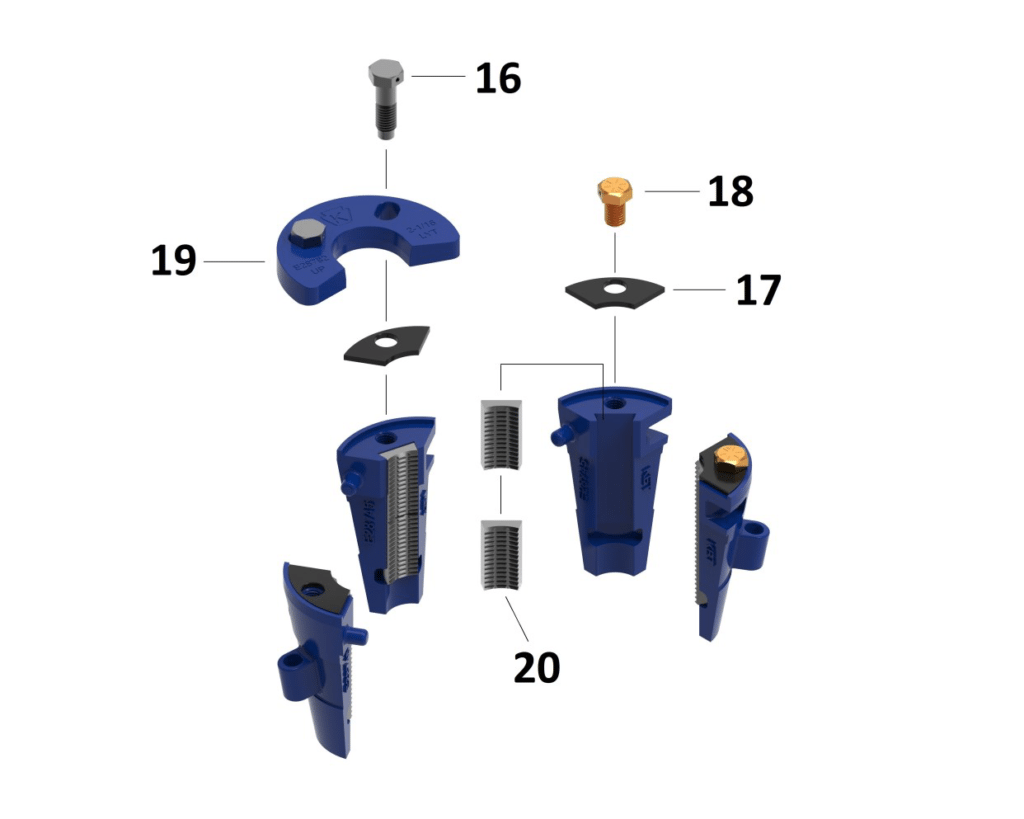

PIEZAS DE REPUESTO PARA LYT
No. de Parte
Número de Ítem
Cantidad
Descripción
Refacciones
Peso
E28753
1
1
PIVOTE DE BISAGRA
.60
E28753-R
2
1
RETENEDOR DE PIVOTE DE BISAGRA
2
.05
E28757
3
1
PIVOTE DE CIERRE
.45
E28760
4
4
PASADOR Y CUÑA DEL DESLIZANTE
.25
E28761
5
4
RESORTE DEL DESLIZANTE
4
.04
E28762
6
2
BLOQUE DE ESLABÓN
2
1.00
E28764-1
7
4
TORNILLO, TUERCA Y CUÑA DEL BLOQUE DE ESLABÓN
2
1.20
E28767
8
1
PASADOR DE BLOQUEO DEL CIERRE
2
.25
E28769
9
1
RESORTE DEL PASADOR DE BLOQUEO DEL CIERRE
1
.12
E30645
10
1
BLOQUEO DEL CIERRE
2
2.00
E30648
11
1
CIERRE
4.00
E32760
12
1
RESORTE DEL CIERRE
1
.08
E940308-1
13
1
GRASA ZERT PARA LA PUERTA
4
.03
E947128-172
14
1
RETENEDOR DEL PASADOR DE BLOQUEO DEL CIERRE
1
.02
E947128-222
15
1
RETENEDOR DEL PASADOR DEL CIERRE
2
.02
E28785
16
4
TORNILLO PARA PLACA DE AJUSTE
4
.25
E28786
17
4
PLACA DE RETENCIÓN PARA INSERTOS
4
.13
E28787
18
4
TORNILLO DE RETENCIÓN PARA INSERTOS
5
.13
19
1
ANILLO DE AJUSTE
20.00
Conjuntos de deslizantes LYT
No. de Parte
Descripción
Peso
E28745-6
Conjunto de deslizante LYT 2-1/16″ X 2-1/16″
17.00
E28745-5
Conjunto de deslizante LYT 2-1/16” X 2″
17.00
E28745-4
Conjunto de deslizante LYT 2-1/16” X 1-1/2″ (1.900″)
17.00
E28745-3
Conjunto de deslizante LYT 2-1/16” X 1-1/4″ (1.660″)
18.00
E28745-2
Conjunto de deslizante LYT 2-1/16” X 1″ (1.315″)
20.00
E28745-7
Conjunto de deslizante LYT 2-1/16” X 3/4″ (1.050″)
20.00
Placas de ajuste LYT
No. de Parte
Número de Ítem
Descripción
Cantidad Requerida
Peso
E28782
19
Placa de ajuste 2 1/16”
1
17.00
E28737
19
Placa de ajuste 2”
1
17.00
E28783
19
Placa de ajuste 1 1/2” (1.900”)
1
17.00
E28784
19
Placa de ajuste 1 1/4” (1.660”)
1
18.00
E28736
19
Placa de ajuste 1” (1.315”)
1
20.00
E28735
19
Placa de ajuste 3/4” (1.050”)
1
20.00
Se recomienda llevar repuestos incluyendo 2 juegos de inserts y 2 anillos de ajuste para cada tamaño de tubería que se maneje.
INSERCIONES LYT
No. de pieza
No. de artículo
Cantidad
Descripción
Repuestos
E28772
20
8
Inserto LYT de 2 1/16” y 2”
.25
E28775
20
8
Inserto LYT de 1 1/2” (1.900”)
.25
E28778
20
8
Inserto LYT de 1 1/4” (1.660”)
.25
E28749
20
8
Inserto LYT de 1” (1.315”)
.25
E29370
20
8
Inserto LYT de 3/4” (1.050”)
.25

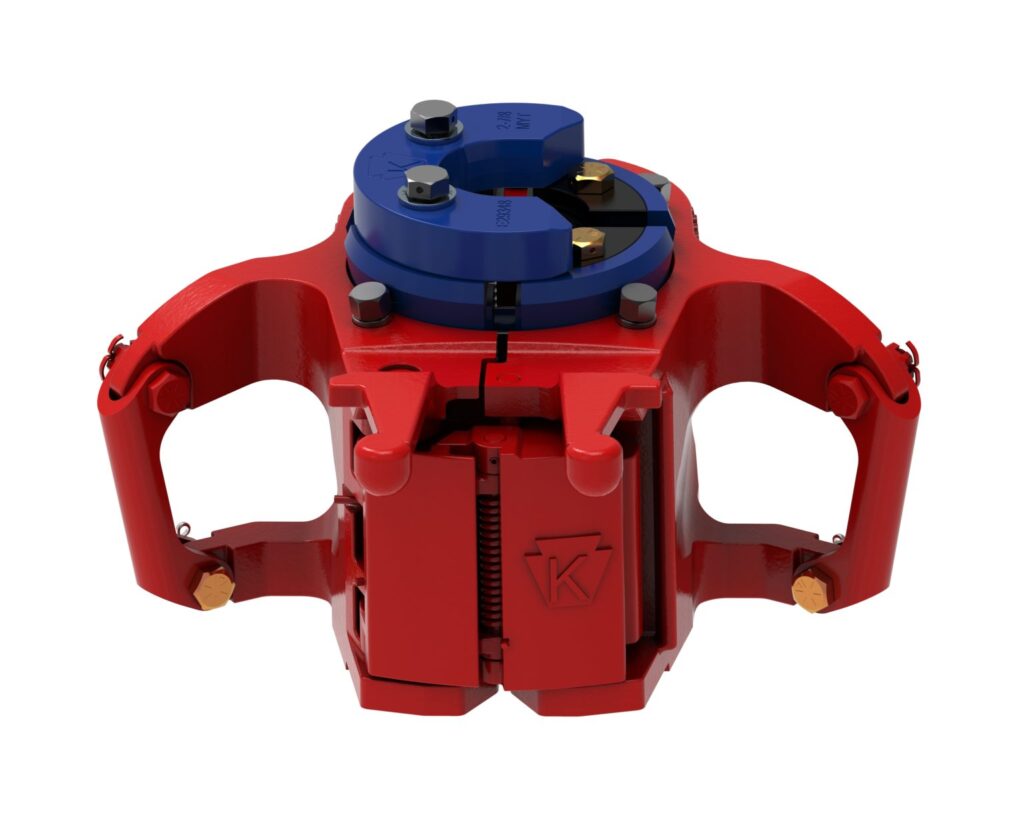

Elevador tipo deslizante MYT (40 Toneladas)
No. de pieza
Rango
Tamaño de eslabones
Peso
E29328
3/4″ – 2 7/8″
1 1/4″ – 2 3/4″
148.00
Ensamblajes de deslizamiento MYT
No. de pieza
Descripción
Peso
E29343-1
Ensamblaje de deslizamiento MYT 2 7/8″ x 2 7/8″
44.00
E29343-2
Ensamblaje de deslizamiento MYT 2 7/8″ x 2 3/8″
46.00
E29343-3
Ensamblaje de deslizamiento MYT 2 7/8″ x 2 1/16″
47.25
E29343-4
Ensamblaje de deslizamiento MYT 2 7/8″ x 2″
47.50
E29343-5
Ensamblaje de deslizamiento MYT 2 7/8″ x 1 1/2″ (1.9000″)
48.75
E29343-6
Ensamblaje de deslizamiento MYT 2 7/8″ x 1 1/4″ (1.660″)
49.75
E29343-7
Ensamblaje de deslizamiento MYT 2 7/8″ x 1″ (1.315″)
49.75
E29343-8
Ensamblaje de deslizamiento MYT 2 7/8″ x 3/4″ (1.050″)
51.00
E29343-S
Segmentos de deslizamiento MYT 2 7/8″ solamente (juego emparejado de 4)
31.00

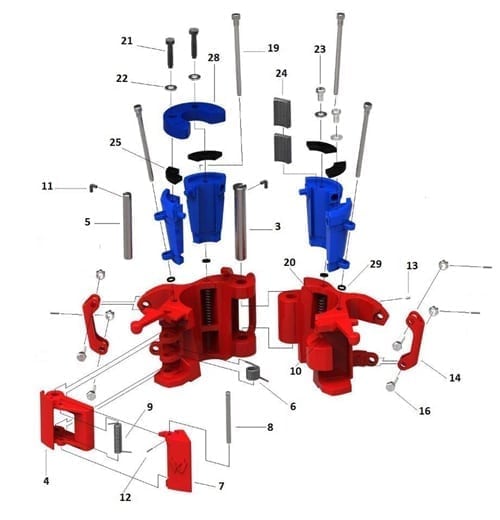

Información para ordenar piezas de repuesto/partes MYT
No. de pieza
CANTIDAD
Artículo
Descripción
Repuestos
Peso (lbs)
E29333
1
3
PASADOR DE BISAGRA
4
E30652
1
4
CIERRE
10
E29934
1
5
PASADOR DEL CIERRE
4
E29338
1
6
RESORTE DEL CIERRE
2
.5
E30653
1
7
CERRADURA DEL CIERRE
2
E29335
1
8
PASADOR DE LA CERRADURA DEL CIERRE
2
.5
E29349
1
9
RESORTE DE LA CERRADURA DEL CIERRE
2
.25
E30841
1
10
PASADOR DE LA PUERTA DEL CIERRE
.5
E947128-120
1
11
RETENEDOR DE PASADOR DEL CIERRE
2
1.5
E947128-172
1
12
RETENEDOR DE PASADOR DE LA CERRADURA DEL CIERRE
2
.5
E30708
1
NP
ENSAMBLAJE DE CIERRE Y CERRADURA
12.88
E29337
2
14
BLOQUE DE ESLABÓN
1
E939099-65-2
4
16
PERNO, TUERCA Y PASADOR PARA BLOQUES SUPERIOR E INFERIOR
4
.45
E29336
4
19
Perno deslizante
4
.75
E29340
4
20
Resorte deslizante
8
.25
E29347
2
21
Tornillo del anillo de ajuste
4
.25
E939370-13
2
22
Arandela para placa de ajuste
4
.06
E939098-15
2
23
Tornillo retenedor de inserto
4
.13
E29344
4
25
Placa retenedora de inserto
4
.5
Inserciones MYT
No. de pieza
Cantidad
Artículo
Descripción
Peso (lbs)
E24773
8
24
Inserto 2 7/8″ x 2 7/8″
.75
E29255
8
24
Inserto 2 7/8″ x 2 3/8″
1.00
E29256
8
24
Inserto 2 7/8″ x 2 1/16″
1.13
E29257
8
24
Inserto 2 7/8″ x 1 1/2″ (1.900″)
1.25
E29258
8
24
Inserto 2 7/8″ x 1 1/4″ (1.660″)
1.38
E29259
8
24
Inserto 2 7/8″ x 1″ (1.315″)
1.44
E29259-1
8
24
Inserto 2 7/8″ x 3/4″ (1.050″)
1.50
Los repuestos recomendados incluyen 1 juego de insertos para cada tamaño de tubería a utilizar
Anillos de Ajuste MYT
Parte #
Ítem
Descripción
Peso (lbs)
E29348
28
Anillo de Ajuste MYT 2 7/8″
6.50
E29345
28
Anillo de Ajuste MYT 2 3/8″
6.63
E29350
28
Anillo de Ajuste MYT 2 1/16″
7.00
E29351
28
Anillo de Ajuste MYT 2 “
7.10
E29352
28
Anillo de Ajuste MYT 1 1/2″ (1.900″)
7.35
E29353
28
Anillo de Ajuste MYT 1 1/4″ (1.660″)
7.50
E29354
28
Anillo de Ajuste MYT 1″ (1.315″)
7.90
E29354-1
28
Anillo de Ajuste MYT 3/4″ (1.050″)
8.05
Repuestos recomendados incluyen 2 juegos de insertos y 2 anillos de ajuste para cada tamaño de tubería que se vaya a manejar
Elevador tipo deslizable YT (75 Toneladas)
No. de Parte
Rango
Tamaño de Eslabones
Peso
E23105
1.315″ – 3 1/2″
2 1/4″ – 2 3/4″
355.00
Ensamblajes de deslizadores YT
Parte #
Descripción
Peso
E23108-5
Ensamblaje deslizable YT 3 1/2″ x 3 1/2″
64.00
E23108-3
Ensamblaje deslizable YT 3 1/2″ x 2 7/8″
76.00
E23108-4
Ensamblaje deslizable YT 2 7/8″ x 2 7/8″
76.00
E23108-6
Ensamblaje deslizable YT 2 7/8″ x 2 3/8″
79.00
E23108-7
Ensamblaje deslizable YT 2 7/8″ x 2 1/16″
81.00
E23108-8
Ensamblaje deslizable YT 2 7/8″ x 2″
82.00
E23108-9
Ensamblaje deslizable YT 2 7/8″ x 1 1/2″ (1.900″)
83.00
E23108-10
Ensamblaje deslizable YT 2 7/8″ x 1 1/4″ (1.660″)
85.00
E23108-11
Ensamblaje deslizable YT 2 7/8″ x 1″ (1.315″)
86.50
E23108
Segmentos deslizantes YT 3 1/2″ solamente (Juego emparejado de 4)
51.00
E23108-2
Segmentos deslizantes YT 2 7/8″ solamente (Juego emparejado de 4)
51.00
Refacciones para YT
Parte #
CANT
Ítem
Descripción
Repuestos
Peso (lbs)
E23116-1
1
3
PIVOTE DE BISAGRA
4.13
E15348
1
4
CERROJO
27.00
E24182
1
5
PIVOTE DE CERROJO
5.00
E12978
1
6
RESORTE DEL CERROJO
2
.63
E12946
1
7
CÁMARA DEL CERROJO
1.50
E12972
1
8
CERROJO DE BLOQUEO
2
3.50
E13530
1
9
PIVOTE DEL CERROJO DE BLOQUEO
.63
E12529
1
10
PIVOTE DEL ASA DE LA PUERTA
2
.65
E24964
1
11
RETENEDOR DE PIVOTE DE CERROJO
.20
E940308-1
1
12
INYECTOR DE GRASA
2
.05
E9519
2
14
BLOQUE DE ESLABONES
5.50
E8145-1
2
15
PERNO, TUERCA Y PASADOR DE BLOQUE DE ESLABONES SUPERIOR
2
1.00
E8145-2
2
16
PERNO, TUERCA Y PASADOR DE BLOQUE DE ESLABONES INFERIOR
2
1.00
E23115
4
19
PERNO DEL DESLIZADOR
4
1.25
E23113
4
20
RESORTE DEL DESLIZADOR
8
.25
E23630
1
21
PLACA GUIA
4.00
E939098-75
2
22
TORNILLO DE PLACA GUIA
2
.25
E939098-64
2
23
ARANDELA DE SEGURIDAD DE PLACA GUIA
2
.15
E27697
4
24
PERNO DE PLACA DE AJUSTE
8
.25
E27532
4
25
TORNILLO RETENEDOR DE INSERTOS
8
.06
E27546
2
26
RETENEDOR DE ANILLO DE AJUSTE (3 1/2″)
2
.13
E27507
2
26
RETENEDOR DE ANILLO DE AJUSTE (2 7/8″)
2
.13
E27696
4
27
BUSHING DE ANILLO DE AJUSTE YT
8
.06
E24507
8
28
ESPACIADOR DE INSERTOS (3 1/2″)
8
.13
E24508
4
28
ESPACIADOR DE INSERTOS (2 7/8″)
4
.25
E27530
4
31
PLACA RETENEDORA DE INSERTOS (3 1/2″)
4
.13
E27541
4
31
PLACA RETENEDORA DE INSERTOS (2 7/8″)
4
.25
Insertos de deslizadores YT
Parte #
Cant
Ítem
Descripción
Peso (lbs)
E24774
24
30
Insertos 3 1/2″ x 3 1/2″
.50
E30358
12
30
Insertos 3 1/2″ x 2 7/8″
.75
E24773
12
30
Insertos 2 7/8″ x 2 7/8″
.75
E29255
12
30
Insertos 2 7/8″ x 2 3/8″
.75
E29256
12
30
Insertos 2 7/8″ x 2 1/16″ y 2″
1.00
E29257
12
30
Insertos 2 7/8″ x 1 1/2″ (1.900″)
1.20
E29258
12
30
Insertos 2 7/8″ x 1 1/4″ (1.660″)
1.38
E29259
12
30
Insertos 2 7/8″ x 1″ (1.315″)
1.45
Anillos de Ajuste YT
No. de Parte
Artículo
Descripción
Peso (lbs)
E27813
33
Anillo de Ajuste YT de 3 1/2″
3.13
E27695
33
Anillo de Ajuste YT de 2 7/8″
3.56
E27694
33
Anillo de Ajuste YT de 2 3/8″
4.00
E27812
33
Anillo de Ajuste YT de 2 1/16″
4.25
E28821
33
Anillo de Ajuste YT de 2″
4.25
E27811
33
Anillo de Ajuste YT de 1 1/2″ (1.900″)
4.31
E27810
33
Anillo de Ajuste YT de 1 1/4″ (1.660″)
4.38
E29001
33
Anillo de Ajuste YT de 1″ (1.315)
4.75

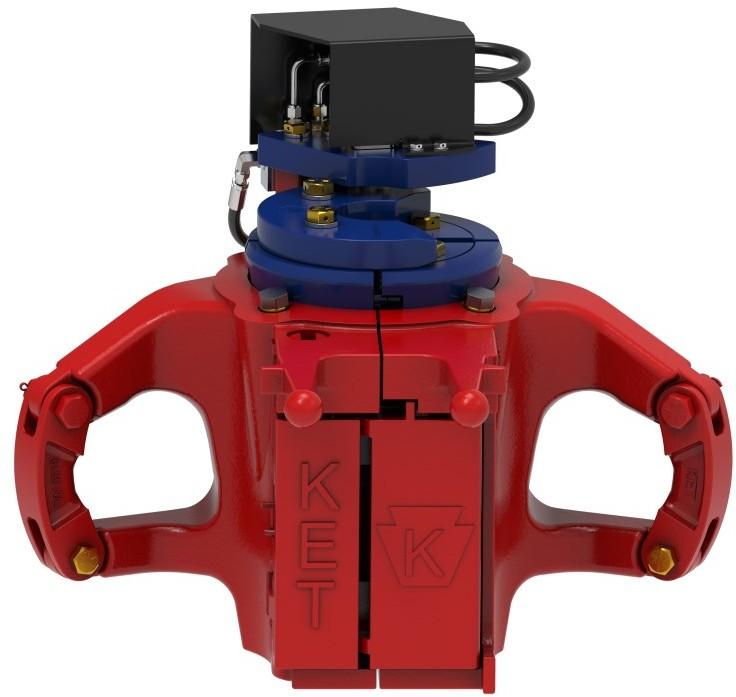

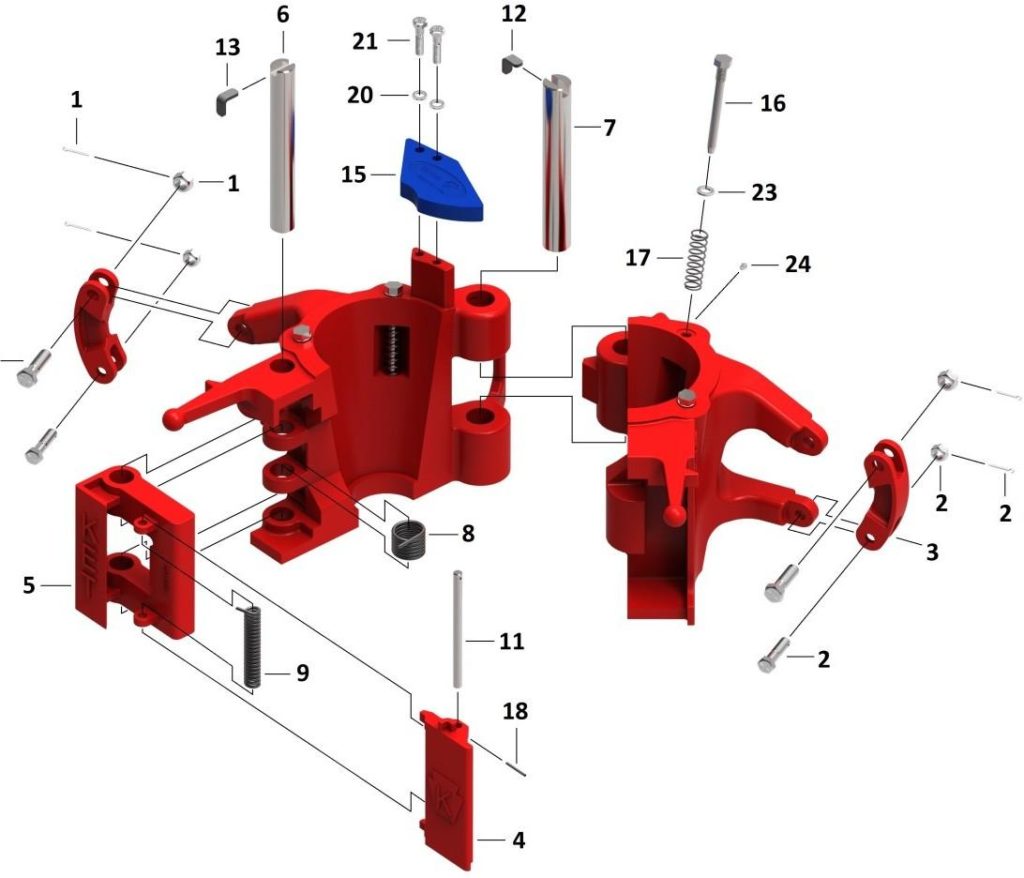

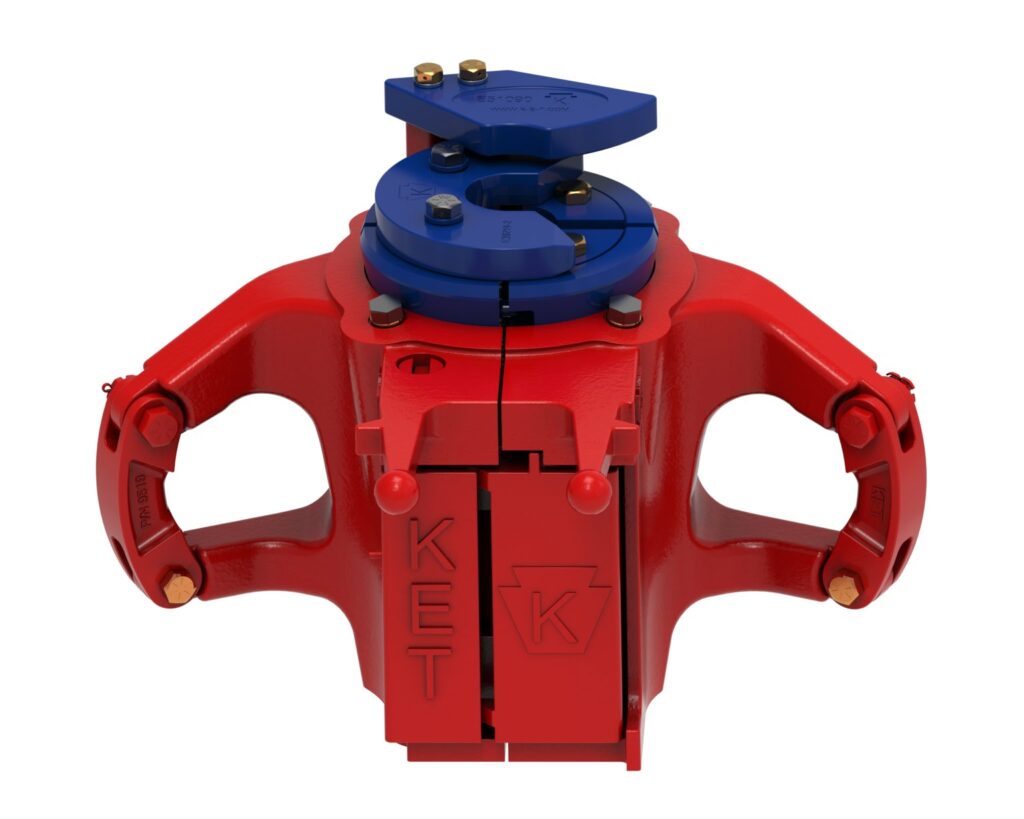

No. de Parte
Descripción
Rango
Tamaño de Eslingas
Peso
E39284
Elevador HYT Completo con L/Deslizantes
2 3/8″ – 3 1/2″
2 1/4″-3 1/2″
740.00

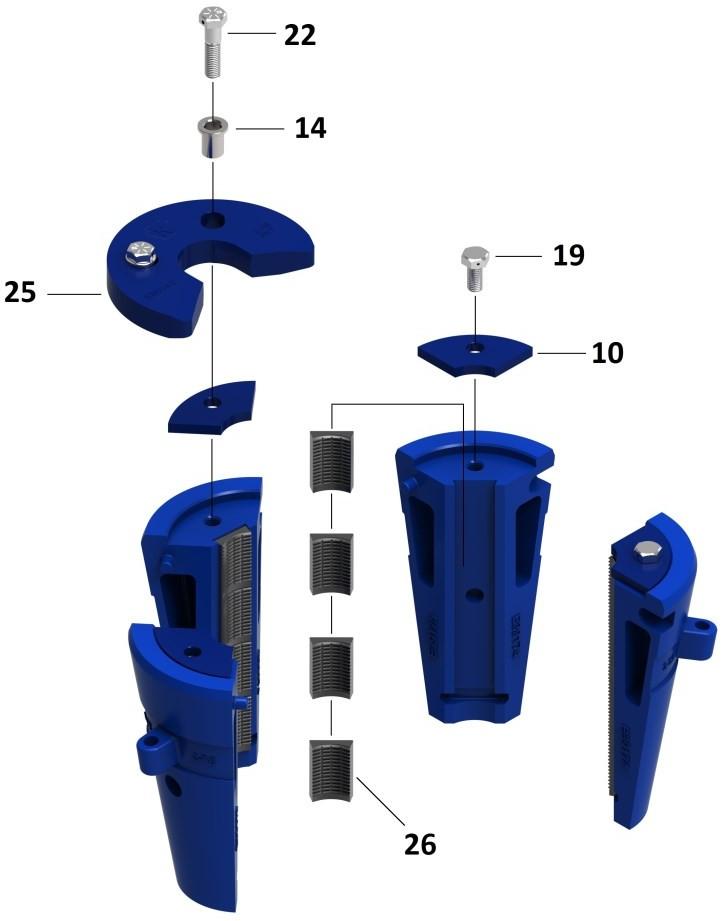

Ensamblajes de Deslizante HYT
No. de Parte
Descripción
Peso
E39258-2
Ensamblaje de Deslizante HYT 3 1/2″ x 3 1/2″
170
E39258-4
Ensamblaje de Deslizante HYT 3 1/2″ x 2 7/8″
170
E39258-5
Ensamblaje de Deslizante HYT 3 1/2″ x 2 3/8″
170
E39259-2
Ensamblaje de Deslizante HYT 2 7/8″ x 2 7/8″
170
E39259-4
Ensamblaje de Deslizante HYT 2 7/8″ x 2 3/8″
170
E39174
Solo Segmentos de Deslizante HYT 3 1/2″ (Juego Emparejado de 4)
150
E39175
Solo Segmentos de Deslizante HYT 2 7/8″ (Juego Emparejado)
150
Anillos de Ajuste HYT
No. de Parte
Descripción
Cantidad Requerida
Peso (lbs)
E39214-3
Anillo de Ajuste HYT 3 1/2″
1
11
E39214-2
Anillo de Ajuste HYT 2 7/8″
1
11
E39214-1
Anillo de Ajuste HYT 2 3/8″
1
13
Insertos HYT
No. de Parte
Descripción
Cantidad Requerida
Peso (lbs)
E24774
Insertos 3 1/2″ x 3 1/2″
32
.50
E30358
Insertos 3 1/2″ x 2 7/8″
32
.75
E30358-23
Insertos 3 1/2″ x 2 3/8″
32
.80
E24773
Insertos 2 7/8″ x 2 7/8″
16
.75
E29255
Insertos 2 7/8″ x 2 3/8″
16
1.00
Piezas de Repuesto HYT
No. de Piezas
Artículo
Descripción
**Repuestos
Cantidad Requerida
E8145-1
1
Perno, Tuerca y Pasador Dividido del Bloque de Eslabón Superior
1
E8145-2
2
Perno, Tuerca y Pasador Dividido del Bloque de Eslabón Inferior
1
E9519
3
Bloque de Eslabón
1
E39161
4
Seguro de Pestillo
1
E39162
5
Pestillo
2
1
E39238
6
Pasador del Pestillo
1
1
E39239
7
Pasador de Bisagra
1
1
E39240
8
Resorte del Pestillo
2
1
E39241
9
Resorte del Seguro de Pestillo
1
E39246
10
Placa Retenedora de Inserto 2.875
1
E39247
10
Placa Retenedora de Inserto 3.5
2
E39251
11
Pasador de Seguro de Pestillo
2
E39253
12
Retenedor del Pasador de Bisagra
2
2
E39254
13
Retenedor del Pasador del Pestillo
2
2
E51089
14
Chaveta del Anillo de Ajuste
2
2
E51090
15
Placa Guía
4
4
E52321
16
Perno de Deslizamiento
8
4
E52539-1
17
Resorte de Deslizamiento
1
HYT 3/16-1- 1/4 Retainer
18
Pasador de Resorte 3/16-1- 1/4 – Retenedor de Pasador del Seguro de Pestillo
4
2
E939098-36
19
Pasador Retenedor de Inserto
4
2
E939098-64
20
Arandela de Placa Guía
AR
E939098-75
21
Tornillo de Placa Guía
2
E939098-96
22
Perno del Anillo de Ajuste
4
E939352-6
23
Arandela del Perno de Deslizamiento
4
2
E3940308-1
24
Engrase de Engrasador
4
2
HYT Anillos de Ajuste
25
Anillos de Ajuste
8
4
HYT Insertos
26
Insertos
8
4
Elevador tipo deslizante HYT-HSS (150 toneladas)
No. DE PIEZA
DESCRIPCIÓN
RANGO
TAMAÑO DE ESLABONES
PESO
E39284
ELEVADOR HYT COMPLETO CON ESLABONES DESLIZANTES
2 3/8” – 3 1/2”
2 1/4” – 3 1/2”
593
Conjuntos deslizantes HYT
No. DE PIEZA
DESCRIPCIÓN
PESO
E51090-HYD-ASSY
CONJUNTO HIDRÁULICO HYT SLIMHOLE
121.00
E31093-ASSY
CONJUNTO DE VÁLVULA DE CONTROL MANUAL
20.00
E51096
MANGUERAS DE 130’ PARA HYT HIDRÁULICO (2 MANGUERAS)
41.00
Anillos de ajuste HYT
No. DE PIEZA
DESCRIPCIÓN
CANT. REQ.
PESO
E39214-3
Anillo de Ajuste HYT 3 1/2”
1
11.00
E39214-2
Anillo de Ajuste HYT 2 7/8”
1
11.00
E39214-1
Anillo de Ajuste HYT 2 3/8”
1
13.00
Insertos HYT
No. DE PARTE
DESCRIPCIÓN
#REQ.
PESO
E24774
INSERTO 3 1/2” X 3 1/2”
32
.50
E30358
INSERTO 3 1/2” X 2 7/8”
32
.75
E30358-23
INSERTO 3 1/2” X 2 3/8”
32
.80
E24773
INSERTO 2 7/8” X 2 7/8”
16
.75
E29255
INSERTO 2 7/8” X 2 3/8”
16
1.00
Piezas de Repuesto HYT
No. DE PARTE
ARTÍCULO
DESCRIPCIÓN
**REFACCIONES
#REQ.
PESO
E8145-1
1
PERNO, TUERCA Y PASADOR DE BLOQUE DE ENLACE SUPERIOR
2
2
0.87
E8145-2
2
PERNO, TUERCA Y PASADOR DE BLOQUE DE ENLACE INFERIOR
2
2
0.57
E9519
3
BLOQUE DE ENLACE
2
5.20
E39161
4
CERRADURA DE PESTILLO
1
7.82
E39162
5
PESTILLO
1
36.03
E39238
6
PASADOR DE PESTILLO
1
9.18
E39239
7
PASADOR DE BISAGRA
1
12.05
E39240
8
RESORTE DE PESTILLO
2
1
0.69
E39241
9
RESORTE DE CERRADURA DE PESTILLO
2
1
0.69
E39246
10
PLACA RETENEDORA DE INSERTOS 2.875
4
1.09
E39247
10
PLACA RETENEDORA DE INSERTOS 3.5
4
0.98
E39251
11
PASADOR DE CERRADURA DE PESTILLO
1
0.84
E39253
12
RETENEDOR DE PASADOR DE BISAGRA
2
1
0.075
E39254
13
RETENEDOR DE PASADOR DE PESTILLO
2
1
0.05
E51089
14
BUJE DE ANILLO DE AJUSTE
2
2
0.18
E51090-HYD
15
PLACA GUIA
1
1
9.02
E52321
16
PERNO DESLIZANTE
8
4
0.76
E52539-1
17
RESORTE DESLIZANTE
8
4
0.17
Roll Pin
18
PASADOR DE RESORTE 3/16-1-1/4 – RETENEDOR DE PASADOR DE CERRADURA
2
1
0.10
E939098-36
19
PASADOR RETENEDOR DE INSERTOS
4
2
0.26
E939098-634
20
ARANDELA DE PLACA GUIA
2
2
0.10
E939098-75
21
TORNILLO DE PLACA GUIA
2
2
0.26
E939098-96
22
PERNO DE ANILLO DE AJUSTE
4
2
0.46
E939352-6
23
ARANDELA DE PERNO DESLIZANTE
4
4
0.05
E940308-1
24
ENGRASADOR
4
2
0.08
25
ANILLOS DE AJUSTE
2
1
26
INSERTOS
2 SETS
A/R
Piezas de Repuesto para Deslizante HYT
No. DE PARTE
ARTÍCULO
DESCRIPCIÓN
**REFACCIÓN
#REQ.
PESO
E51090-HYD
1
PLACA GUIA
1
1
9.50
E51091
2
CILINDRO
1
2.620
E51091-1
3
PIE DE VARILLA DEL CILINDRO
1
0.125
E51092
4
ABRAZADERA PARA MONTAJE DE MANGUERA
1
2.10
E51092-F
5
CONEXIÓN RECTO DE PASO DE BULKHEAD 1/4-18 NPT X 7/16-20 & TUERCA HEXAGONAL 7/16-20
1
1
0.10
E51092-2
6
CONEXIÓN RECTO SAE 37 7/16-20 x O-RING SAE 9/16-18
2
2
0.14
E51092-3
7
CONEXIÓN RECTO SAE 37 7/16-20 x O-RING SAE 5/16-24
2
2
0.12
E51092-4
8
CONEXIÓN CODO SAE 37 7/16-20 x O-RING SAE 9/16-18
2
2
0.12
E51092-F
9
ACOPLAMIENTO RÁPIDO HEMBRA 1/4 NPTF PARA MANGUERA
1
1
0.30
E51092-3
10
ACOPLAMIENTO RÁPIDO MACHO 1/4 NPFT PARA MANGUERA
1
1
0.10
E51094
11
VÁLVULA DE CONTRAPESO
1
1.60
E51095
12
PROTECTOR
1
4.90
E51096-1
13
ENSAMBLE DE MANGUERA 90 LARGO x RECTO 12”
1
1
0.40
E51096-2
14
ENSAMBLE DE MANGUERA 90 CORTO x RECTO 12”
1
1
0.40
E51096-3
15
ENSAMBLE DE MANGUERA 45 CORTO x RECTO 12”
1
2
0.33
E51097-1
16
PERNO HEXAGONAL #12-24 x 5.5, ARANDELAS Y TUERCA DE BLOQUEO DE NYLON
4
4
0.10
E51097-2
17
PERNO HEXAGONAL 5/16-18 x 2.5 Y ARANDELA DE BLOQUEO
2
2
0.10
E51097-3
18
TORNILLO DE CABEZA HEXAGONAL 5/16-18 x 1.5 Y ARANDELA
2
2
0.10
E51097-4
19
TORNILLO DE CABEZA HEXAGONAL 5/16-18 x 1.5 Y ARANDELA
4
4
0.10
E939098-65
20
ARANDELA DE BLOQUEO DE PLACA GUIA
2
2
0.01
E939098-75
21
TORNILLO DE PLACA GUIA
2
2
0.26

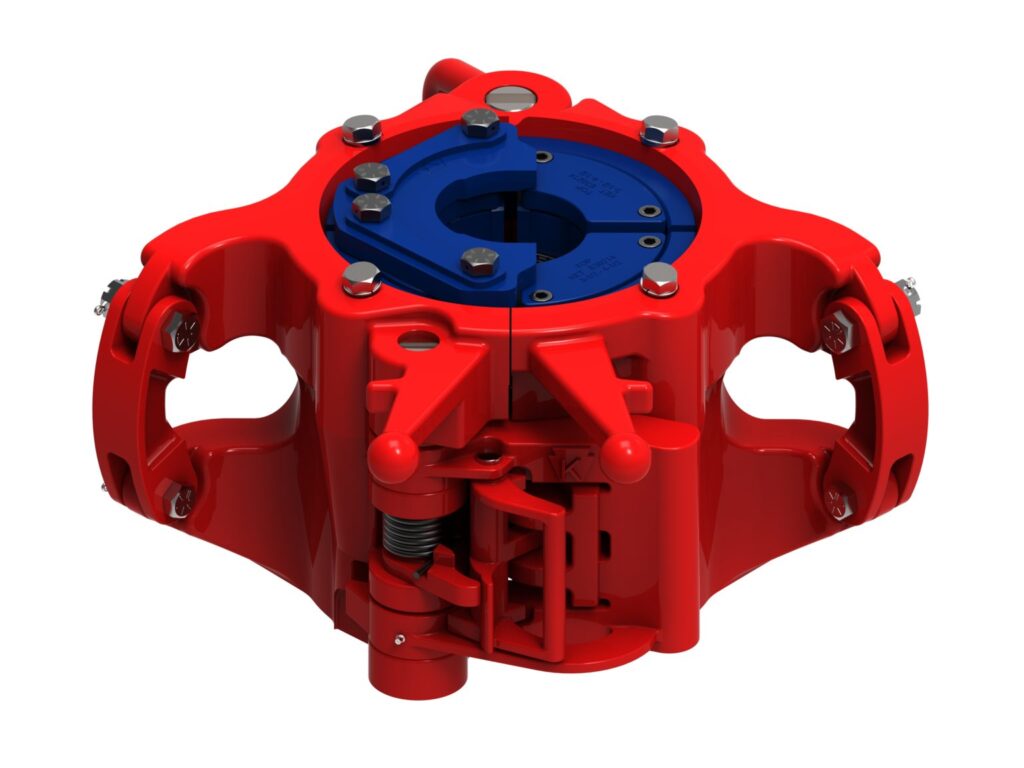

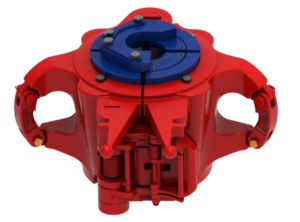

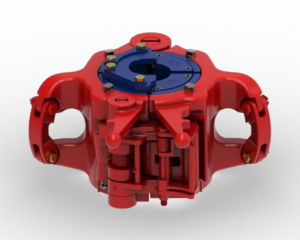

Elevador Tipo Deslizante HYC (200 Toneladas)
No. de Parte
Descripción
Rango
Tamaño de Enlaces
Peso
E55310
Elevador HYC Completo L/Deslizantes
3 1/2’’ – 7 5/8”
2 1/4″-3 1/2″
1300.00

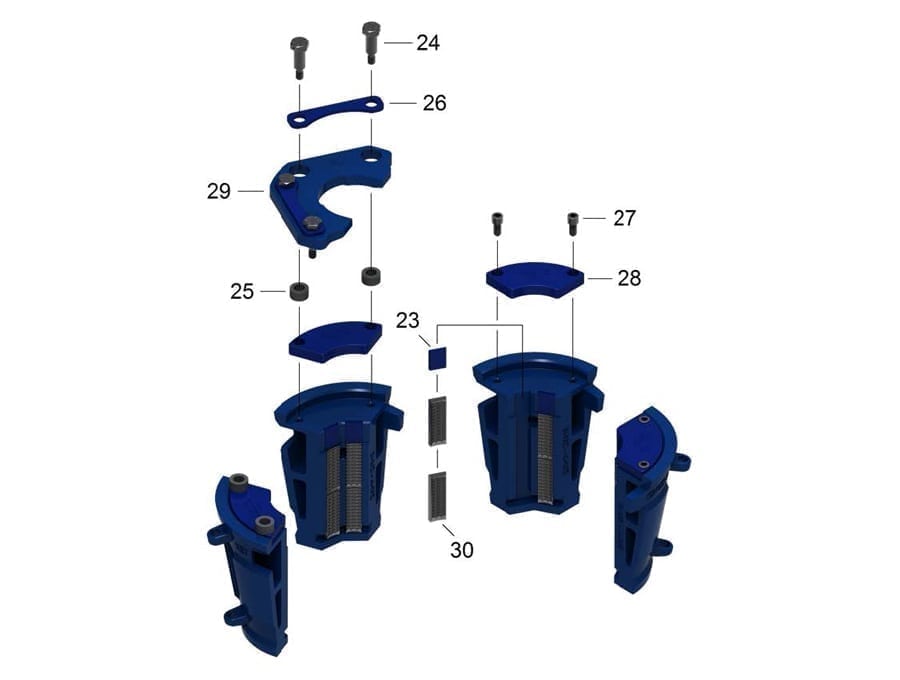

Conjuntos de cuñas HYC
Número de parte
Descripción
Peso
E55509-2
Conjunto de cuña HYC 4 1/2’’ X 3 1/2’’
300
E55510-2
Conjunto de cuña HYC 4 1/2’’ X 4’’
300
E55511-2
Conjunto de cuña HYC 4 1/2’’ X 4 1/2’’
300
E55512-2
Conjunto de cuña HYC 5 1/2’’ X 5’’
300
E55513-2
Conjunto de cuña HYC 5 1/2’’ X 5 1/2’’
300
E55514-2
Conjunto de cuña HYC 7” X 6 5/8”
265
E55515-2
Conjunto de cuña HYC 7’’ X 7’’
265
E70009
Conjunto de cuña HYC 7’’ X 7 5/8’’
265
E55511-1
Solo segmentos de cuña HYC 4 1/2” (juego igualado de 4)
250
E55513-1
Solo segmentos de cuña HYC 5 1/2’’ (juego igualado de 4)
230
E55515-1
Solo segmentos de cuña HYC 7’’ (juego igualado de 4)
200
E70009-1
Solo segmento de cuña HYC 7 5/8’’ (juego igualado de 4)
200
Anillos de ajuste HYC
Número de parte
Descripción
Cant. requerida
Peso (lbs)
E70012
Anillo de ajuste HYC 7 5/8”
1
11
E55522
Anillo de ajuste HYC 7”
1
11.50
E55521
Anillo de ajuste HYC 6 5/8”
1
12.00
E55520
Anillo de ajuste HYC 5 1/2”
1
13.00
E55519
Anillo de ajuste HYC 5”
1
14.50
E55518
Anillo de ajuste HYC 4 1/2”
1
15.00
E55517
Anillo de ajuste HYC 4”
1
16.50
E55516
Anillo de ajuste HYC 3 1/2”
1
18.00
Insertos HYC
Número de parte
Descripción
Cant. requerida
Peso (lbs)
E70010
Inserto 7 5/8” X 7 5/8”
48
.50
E16407
Inserto 7” X 7”
48
.50
E24748
Inserto 7” X 6 5/8”
48
.75
E16407
Inserto 5 1/2” X 5 1/2”
36
.50
E24783
Inserto 5 1/2” X 5 1/2”
36
.80
E24785
Inserto 5 1/2” X 4 1/2” 1.05
36
1.05
E16408
Inserto 4 1/2” X 4 1/2”
24
.50
E24781
Inserto 4 1/2” X 4”
24
.80
E24779
Inserto 4 1/2” X 3 1/2” 1.00
24
1.00

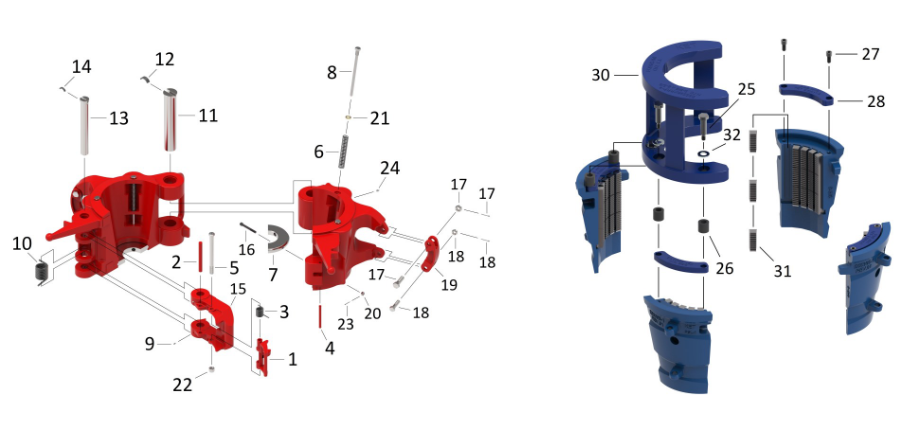

Piezas de repuesto HYC
Número de parte
Descripción
**Repuestos
Cant. requerida
E55311
Pasador de bisagra
1
25.00
E55312
Pasador de seguro
1
9.00
E34909
Resorte de seguro
2
1
1.50
E13185
Tope de resorte de seguro
1
.25
E13152
Cerrojo de seguro
1
1
4.00
E15101
Perno para cerrojo de seguro
1
1
.75
E13188
Resorte para cerrojo de seguro
2
1
.25
E8150
Tuerca para perno del cerrojo de seguro
1
1
.25
E939672-19
Pasador de chaveta
3
3
.10
E13190
Pasador de orejeta de puerta
1
.65
E55504
Sujetador de pasador de bisagra
1
.35
E55505
Sujetador de pasador de seguro
1
.20
E940308-1
Pezón de engrase
1
.10
E9519
Bloque de enlace
2
5.50
E8145-1
Perno, tuerca y chaveta para bloque de enlace superior
2
2
.50
E8145-2
Perno, tuerca y chaveta para bloque de enlace inferior
2
2
.50
E24076
Perno de cuña
4
4
1.00
E939354-6
Arandela de seguridad
4
4
.25
E945044-2
Resorte de cuña
8
4
.35
E55508
Tornillo para placa guía
8
4
.26
E939484-5
Tuerca para placa guía
8
4
.03
E939672-17
Pasador de chaveta
8
4
.10
E30216
Sujetador para anillo de ajuste (3 1/2” – 7”)
2
2
.25
E70147
Sujetador para anillo de ajuste (7 5/8”)
2
2
.30
E55501
Tornillo de hombro
8
4
.41
E55502
Casquillo de goma
8
4
.04
E941271-73
Tornillo de sujeción para inserto
4
4
.08
E947879
Alambre de seguridad
Según se requiera
.01
E70011
Sujetador de inserto 7 5/8”
4
1.85
E30230
Sujetador de inserto 7”
4
2.00
E30224
Sujetador de inserto 5 1/2”
4
2.50
E30214
Sujetador de inserto 4 1/2” – 3 1/2”
4
2.50
Placas guía inferiores HYC
Número de parte
Descripción
Cant. requerida
Peso (lbs)
E24071-6
Placas guía inferiores HYC 7 5/8” (juego)
1
5.02
E24071-2
Guía inferior 7”
1
3.75
E24071-3
Guía inferior 6 5/8”
1
4.50
E24071-1
Guía inferior 5 1/2”
1
5.50
E24071
Guía inferior 5”
1
7.75
E24071-4
Guía inferior 4 1/2”
1
8.50
E26827
Guía inferior 4”
1
8.50
E26827-1
Guía inferior 3 1/2”
1
8.00
Elevador de Tipo Deslizante HYC-XR (200 Toneladas)
No. de Parte
Rango
Tamaño de Eslabones
Peso
E55310-XR
7 5/8’’ – 9 5/8”
2 1/4’’ – 3 1/2’’
1200.00
Placas de Ajuste para Riser
Artículo #
No. de Parte
Descripción
Peso (lbs)
30
E70012RP
Placa de Ajuste para Riser HYC 10” 7 5/8”
30
E55525RP
Placa de Ajuste para Riser HYC 10” 8 5/8”
30
E55585XRRP-9
Placa de Ajuste para Riser HYC 12” 8 5/8”
30
E55585RP-9
Placa de Ajuste para Riser HYC 10” 8 5/8” para mordazas fresadas
Piezas de Repuesto para HYC
No. ARTÍCULO
No. PARTE
DESCRIPCIÓN
**REFACCIONES
No. REQ.
Peso
1
E13152
CERRADURA DE PESTILLO
1
1
4
2
E13185
TOPE DE RESORTE DE PESTILLO
1
0.25
3
E13188
RESORTE DE CERRADURA DE PESTILLO
2
1
0.25
4
E13190
PASADOR DEL PESTILLO DE LA PUERTA
1
0.65
5
E15101
PERNO DE CERRADURA DE PESTILLO
1
1
0.75
6
E945044-2
RESORTE PARA ELEVADOR
8
4
0.35
8
E24076
PERNO PARA ELEVADOR
4
4
1
9
E940308-1
ENGRASE PARA ELEVADOR
1
0.1
10
E34909
RESORTE DE PESTILLO
2
1
1.5
11
E55311
PASADOR DE BISAGRA
1
25
12
E55504
SEGURO PARA PASADOR DE BISAGRA
1
0.35
13
E55312
PASADOR DEL PESTILLO
1
9
14
E55505
SEGURO PARA PASADOR DEL PESTILLO
1
0.2
17
E939672-19
PASADOR EN CLAVO
3
3
0.1
17
E8145-1
PERNO, TUERCA Y PASADOR EN CLAVO PARA BLOQUE DE ESLABÓN SUPERIOR
2
2
0.5
18
E8145-2
PERNO, TUERCA Y PASADOR EN CLAVO PARA BLOQUE DE ESLABÓN INFERIOR
2
2
0.5
18
E939672-17
PASADOR EN CLAVO
8
4
0.1
19
E9519
BLOQUE DE ESLABÓN
2
5.5
21
E939354-6
ARANDELA DE SEGURIDAD
4
4
0.25
22
E8150
TUERCA PARA PERNO DE CERRADURA DE PESTILLO
1
1
0.25
25
E55501
TORNILLO CON HOMBRO
8
4
0.41
26
E55502
BUJE DE GOMA
8
4
0.04
27
E941271-73
TORNILLO DE FIJACIÓN PARA INSERTO
4
4
0.08
28
E30214
FIJACIÓN DE INSERTO 8 5/8” – 9 5/8”
4
2.5
28
E70011
FIJACIÓN DE INSERTO 7 5/8—8 5/8”
4
1.85
30
N/A
PLACA DE AJUSTE PARA RISER
1
–
31
A20-103-86
INSERTO TIPO “A” 9.625 X 8.625
60
60
0.22
31
A02-103
INSERTO TIPO “A” 9.625
60
60
5.28
32
E9133865-10
ARANDELA PARA TORNILLO CON HOMBRO
4
0.1
Elevador de Tipo Resbalón MYC (200 Toneladas)
Parte #
Rango
Tamaño de Eslabones
Peso (lbs)
E200360
3 1/2’’ – 7’’
2 1/4’’ – 2 3/4’’
750.00
Montajes de Resbalón MYC
Parte #
Descripción
Peso (lbs)
E34931
Montaje YC/MYC de Resbalón 4 1/2’’ X 3 1/2’’
150.00
E26830
Montaje YC/MYC de Resbalón 4 1/2’’ X 4’’
150.00
E24072-5
Montaje YC/MYC de Resbalón 4 1/2’’ X 4 1/2’’
150.00
E24072-7
Montaje YC/MYC de Resbalón 5 1/2’’ X 5’’
150.00
E24072-2
Montaje YC/MYC de Resbalón 5 1/2’’ X 5 1/2’’
150.00
E24077-1
Montaje YC/MYC de Resbalón 7’’ X 7’’
150.00
E24077-7
Montaje YC/MYC de Resbalón 7’’ X 6 5/8’’
150.00
E24072-4
Segmentos de Resbalón YC/MYC 4 1/2’’ solamente (Juego coincidente de 4)
130.00
E24072
Segmentos de Resbalón YC/MYC 5 1/2’’ solamente (Juego coincidente de 4)
130.00
E24077
Segmento de Resbalón YC/MYC 7’’ solamente (Juego coincidente de 4)
130.00
Placas de Ajuste MYC
Parte #
Descripción
# Requeridos
Peso (lbs)
E34932
Placa de Ajuste 3 1/2”
1
8.00
E30209
Placa de Ajuste 4”
1
8.00
E30219
Placa de Ajuste 4 1/2”
1
7.00
E30220
Placa de Ajuste 5”
1
6.25
E30223
Placa de Ajuste 5 1/2”
1
6.13
E30226
Placa de Ajuste 6 5/8”
1
6.00
E30229
Placa de Ajuste 7”
1
5.50
Placas Guía Inferiores MYC
Parte #
Descripción
# Requeridos
Peso (lbs)
E24071-2
Guía Inferior 7”
1
3.75
E24071-3
Guía Inferior 6 5/8”
1
4.50
E24071-1
Guía Inferior 5 1/2”
1
5.50
E24071
Guía Inferior 5”
1
7.75
E24071-4
Guía Inferior 4 1/2”
1
8.50
E26827
Guía Inferior 4”
1
8.50
E26827-1
Guía Inferior 3 1/2”
1
8.00
Elevador tipo deslizable YC (75 Toneladas)
No. de pieza.
Rango
Tamaño de eslabones
Peso
E24140
3 1/2’’ – 7’’
2 1/4’’ – 2 3/4’’
380.00
Ensamblajes deslizados YC
No. de pieza
Descripción
Peso
E34931
Ensamblaje Deslizable YC 4 1/2’’ x 3 1/2’’
150
E26830
Ensamblaje Deslizable YC 4 1/2’’ x 4’’
150
E24072-5
Ensamblaje Deslizable YC 4 1/2’’ x 4 1/2’’
150
E24072-7
Ensamblaje Deslizable YC 5 1/2’’ x 5’’
150
E24072-2
Ensamblaje Deslizable YC 5 1/2’’ x 5 1/2’’
150
E24077-1
Ensamblaje Deslizable YC 7’’ x 7’’
150
E24077-7
Ensamblaje Deslizable YC 7’’ x 6 5/8’’
150
E24072-4
Segmentos deslizables YC 4 1/2’’ Solamente (juego combinado de 4)
130
E24072
Segmentos deslizables YC 5 1/2’’ Solamente (juego combinado de 4)
130
E24077
Segmentos deslizables YC 7’’ Solamente (juego combinado de 4)
130
Placas de ajuste YC
No. de pieza
Descripción
Cant. Requerida
Peso (lbs)
E34932
Placa de ajuste 3 1/2”
1
8
E30209
Placa de ajuste 4”
1
8
E30219
Placa de ajuste 4 1/2”
1
7
E30220
Placa de ajuste 5”
1
6.25
E30223
Placa de ajuste 5 1/2”
1
6.13
E30226
Placa de ajuste 6 5/8”
1
6
E30229
Placa de ajuste 7”
1
5.5
Placas guía inferiores YC
No. de pieza
Descripción
Cant. Requerida
Peso (lbs)
E24071-2
Guía inferior 7”
1
3.75
E24071-3
Guía inferior 6 5/8”
1
4.50
E24071-1
Guía inferior 5 1/2”
1
5.50
E24071
Guía inferior 5”
1
7.75
E24071-4
Guía inferior 4 1/2”
1
8.50
E26827
Guía inferior 4”
1
8.50
E26827-1
Guía inferior 3 1/2”
1
8.00
Piezas de repuesto YC
No. de pieza
Ítem
Cantidad
Descripción
** Repuestos
E316-SI
1
1
Grasa para seguro de pestillo (Zert)
E8145-1
2
2
Perno, tuerca y chaveta para perno de bloque superior
2
E8145-2
3
2
Perno, tuerca y chaveta para perno de bloque inferior
2
E9519
4
2
Bloque de eslabón
E12529
5
1
Pasador para oreja de puerta
E12946
6
1
Leva de seguro
E12972
7
1
Cerradura de seguro
E12978
8
1
Resorte de seguro
2
E13530
9
1
Pasador de seguro con chaveta
2
E15348
10
1
Seguro
E23116-1-R
11
1
Retenedor de pasador de bisagra
2
E24049
12
4
Resorte deslizable
8
E24075
13
4
Tornillo para placa guía inferior con tuerca
E24076
14
4
Perno deslizable
4
E24181
15
1
Pasador de bisagra
E24182
16
1
Pasador de seguro
E24182-RT
17
1
Retenedor de pasador de seguro
2
E939352-6
18
4
Arandela de seguridad para pernos deslizados
2
E939484-5
19
4
Tuerca para placa guía inferior
E939672-17
20
4
Chaveta para placa guía inferior
E940308-1
21
1
Grasa (Zert)
E24071-
22
1
Placa guía inferior
E24506
23
4
Separador de inserción
4
E30211
24
4
Perno para placa de ajuste
4
E30213
25
4
Buje de goma
8
E30216
26
2
Retenedor de anillo de ajuste
E941271-73
27
4
Tornillo de retenedor de inserción
8
E30214
28
4
Anillo retenedor de inserción 3 1/2’’ – 4 1/2’’
4
E30224
28
4
Anillo retenedor de inserción 5’’ y 5 1/2’’
4
E30230
28
4
Anillo retenedor de inserción 6 5/8’’ y 7’’
4
29
1
Placas de ajuste
30
Inserciones
2 juegos
PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
