Guías de Ensamble Keystone

Las Guías de Ensamble KET ayudan a reducir daños en las conexiones durante el ensamblaje. Keystone ofrece dos tipos de guías de ensamble para tubos de perforación: el tipo Heavy Duty, recomendado para tubos de perforación, y el tipo de caucho Hydril, diseñado para usarse en tuberías.

100 300 Frame Casing Stabbing Guides Keystone

Guía de Ensamble para Carcaza Marco 100, 200 y 300

Heavy Duty Stabbing Guide Keystone

Guía de Ensamble Heavy Duty

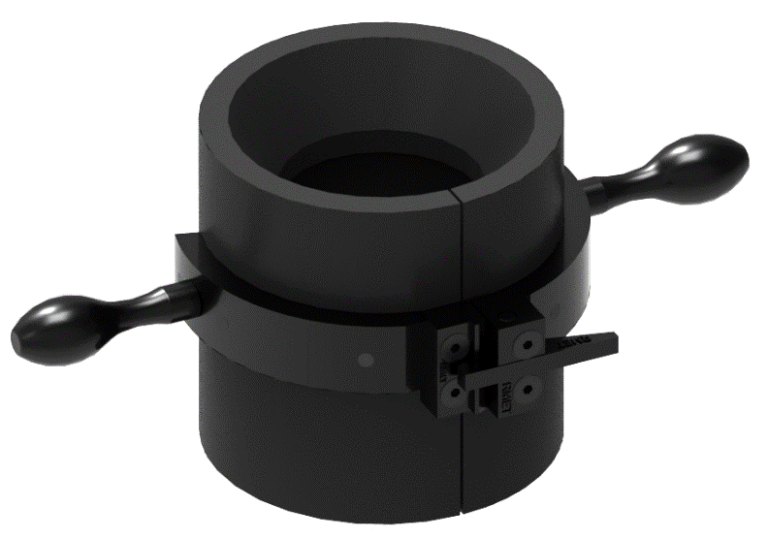

Standard Rubber Stabbing Guide REV Keystone

Guía de Ensamble Estándar de Caucho

Características del tipo Heavy Duty:

  • Insertos de poliuretano
  • Estructura liviana de aluminio
  • Tornillería resistente a la corrosión
  • Leva de bloqueo ajustable
  • Rango = de 2 3/8” hasta 8 ½” diámetro exterior de junta de herramienta

Características del tipo Hydril® de caucho:

  • Cuerpo de caucho en una sola pieza
  • Seguro y pestillo reemplazables
  • Rango = de 3/4″ a 4 1/2″

Guías de Ensamble Sólidas KET

No. de ParteSolo Inserto/ SetDescripciónPeso (lbs.) Inserto SetPeso (lbs.) Ensamble
A02-502A02-5211” CS1.364.60
A02-503A02-5221-1/4” CS1.224.45
A02-504A02-5231-1/2” CS1.154
A02-505A02-5242-1/16” CS934.15
A02-506A02-5252 3/8” CS 4.70#4.208.45
A02-507A02-5262 3/8” PH-6 5.95#4.108.35
A02-508A02-5272 7/8” CS3.757.95
A02-509A02-5282 7/8” PH-6 7.90#3.607.80
A02-510A02-5292 7/8” PH-6 8.70#3.557.80
A02-512A02-5312 7/8” 8RD 6.5#3.457.70
A02-514A02-5333 1/2” CS 9.3# 3.3# – 10.3#3.067.30
A02-515A02-5343 1/2” PH-6 12.95#2.706.95
A02-517A02-5363 1/2” IF F/ 4 3/4” TJ2.186.45
A02-517-2A02-536-23 1/2” IF f/ 4 7/8” TJ2.066.30
A02-517-1A02-536-14” Full Hole1.605.85
A02-5306A02-5356XT-39 f/ 4 7/8” TJ2.066.30
A02-5308A02-5358XT-39 f/ 4 15/16 TJ2.036.25
A02-5309A02-5359XT-43 f/ 5 3/8” TJ13.1019.90
A02-519A02-5384 1/2” PH-6 15.50#1.705.95
A02-517-4A02-536-14-1/2” FH F/5-1/4” TJ10.0018.00
A02-543A02-5394 1/2” XH11.4518.25
A02-5310A02-5360TUBERÍA DE PERFORACIÓN para 6 1/2” TJ10.7017.50
A02-5311A02-5361TUBERÍA DE PERFORACIÓN para 7” TJ9.3016.10
A02-5312A02-5362TUBERÍA DE PERFORACIÓN para 7 1/4” TJ8.8015.60
A02-5313A02-5363TUBERÍA DE PERFORACIÓN para 8 1/4” TJ5.9512.75
A02-5314A02-5364TUBERÍA DE PERFORACIÓN para 8 1/2” TJ5.4512.25
A02-547A02-5404 1/2” IF 6 5/8” TJ10.5517.35
A02-545A02-5415” PH-6 20.3#11.7018.50
A02-546A02-5425 1/2” PH-6 23#10.8017.60

Guías de Inserción de Goma Estándar KET

Completo

No. de ParteDescripciónPeso
A02-101Guía de Inserción 3/4” CS5.00
A02-102Guía de Inserción 1” CS4.50
A02-103Guía de Inserción 1 1/4” CS5.50
A02-104Guía de Inserción 1 1/2” CS5.50
A02-105Guía de Inserción 2 1/16” CS6.50
A02-106Guía de Inserción 2 3/8” CS6.00
A02-107Guía de Inserción 2 3/8” PH-66.00
A02-108Guía de Inserción 2 7/8” CS7.00
A02-109Guía de Inserción 2 7/8” PH-6 7.90#6.50
A02-110Guía de Inserción 2 7/8” PH-6™ 8.70# (Cuerpo Pequeño)6.50
A02-111Guía de Inserción 2 7/8” PH-6™ 8.70# (Cuerpo Grande)11.00
A02-112Guía de Inserción 2 7/8” 8RD 6.50# (Cuerpo Pequeño)6.50
A02-113Guía de Inserción 2 7/8” 8RD 6.50# (Cuerpo Grande)10.50
A02-114Guía de Inserción 3 1/2” CS® 9.30# – 10.30#10.00
A02-115Guía de Inserción 3 1/2” PH-6™ 12.95#9.50
A02-117Guía de Inserción 3 1/2” IF para T.J. de 4 ¾”12.00
A02-117-3Guía de Inserción 3 1/2” IF para T.J. de 4 7/8”12.00
A02-117-1Guía de Inserción 4” F.H. para T.J. de 5 ¼”12.00
A02-306Guía de Inserción XT-39 para T.J. de 4 7/8”12.00
A02-308Guía de Inserción XT-39 para T.J. de 4 15/16”12.00
A02-309Guía de Inserción XT-43 para T.J. de 5 3/8”11.50
A02-119Guía de Inserción 4 1/2” PH-6™ 15.50#11.50
A02-143Guía de Inserción 4 1/2” XH para T.J. de 6 ¼”14.50
A02-144Guía de Inserción 4 1/2” IF para T.J. de 6 3/8”14.25
A02-145Guía de Inserción 5” PH-6™ 20.30#13.00
A02-146Guía de Inserción 5 1/2” PH-6™ 23.00#13.00
A02-147Guía de Inserción 4 1/2” IF para T.J. de 6 5/8”14.00

Sólo Goma

No. de ParteDescripciónPeso
A02-120Guía de Clavado 3/4” CS5.00
A02-121Guía de Clavado 1” CS4.50
A02-122Guía de Clavado 1 1/4” CS5.50
A02-123Guía de Clavado 1 1/2” CS5.50
A02-124Guía de Clavado 2 1/16” CS6.50
A02-125Guía de Clavado 2 3/8” CS6.00
A02-126Guía de Clavado 2 3/8” PH-66.00
A02-127Guía de Clavado 2 7/8” CS7.00
A02-128Guía de Clavado 2 7/8” PH-6 7.90#6.50
A02-129Guía de Clavado 2 7/8” PH-6 8.70# (Cuerpo Pequeño)6.50
A02-130Guía de Clavado 2 7/8” PH-6 8.70# (Cuerpo Grande)11.00
A02-131Guía de Clavado 2 7/8” 8RD 6.50# (Cuerpo Pequeño)6.50
A02-132Guía de Clavado 2 7/8” 8RD 6.50# (Cuerpo Grande)10.50
A02-133Guía de Clavado 3 1/2” CS 9.30# – 10.30#10.00
A02-134Guía de Clavado 3 1/2” PH-6 12.95#9.50
A02-136Guía de Clavado 3 1/2″ IF para 4 ¾” T.J.12.00
A02-357Guía de Clavado 3 1/2” IF para 4 7/8” T.J.12.00
A02-136-1Guía de Clavado 4” F.H. para 5 ¼” T.J12.00
A02-356Guía de Clavado XT-39 para 4 7/8” T.J.12.00
A02-358Guía de Clavado XT-39 para 4 15/16” T.J.12.00
A02-359Guía de Clavado XT-43 para 5 3/8” T.J.11.50
A02-138Guía de Clavado 4 1/2” PH-6 15.50#11.50
A02-139Guía de Clavado 4 1/2” XH para 6 ¼” T.J.14.50
A02-148Guía de Clavado 4 1/2” IF para 6 3/8” T.J.14.25
A02-141Guía de Clavado 5” PH-6 20.30#13.00
A02-142Guía de Clavado 5 1/2” PH-6 23.00#13.00
A02-140Guía de Clavado 4 1/2” IF para 6 5/8” T.J.14.00

PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos de Keystone Energy Tools. Contáctenos para una cotización personalizada.

Vea todos los productos de Keystone Energy Tools.
