Keystone Energy Tools ofrece tazones insertables para acomodar diversos tamaños de revestimiento. Ensambles de araña para tubería y revestimiento. Accesorios para herramientas de manejo como eslingas de cadena/cable con 2 y 4 ganchos y mesas rotativas falsas.

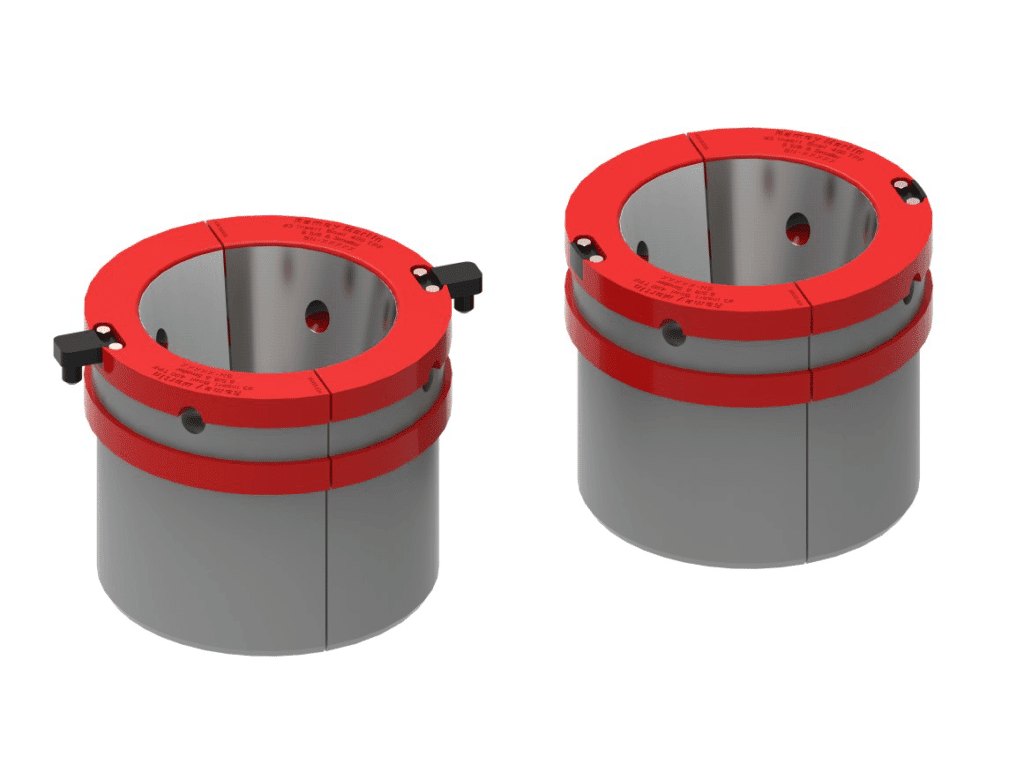

Tazones Insertables KET
| No. de Parte | Descripción | Re # | Peso |
| A34-101 | Tazón Insertable No. 1 para revestimiento de 13 3/8” – 11 3/4” (Bujes Maestros de 23”-27 1/2”) | 1903 | 315 |
| A34-301 | Tazón Insertable No. 1 para revestimiento de 13 3/8” – 11 3/4” (Bujes Maestros de 37 1/2” – 49 1/2”) | 6610 | 325 |
| A34-302* | Tazón Insertable No. 2 para revestimiento de 10 3/4” – 9 5/8” (Bujes Maestros de 37 1/2”- 49 1/2”) | 6609 | 705 |
| A34-303* | Tazón Insertable No. 3 para revestimiento de 8 5/8” y menores (Bujes Maestros de 37 1/2” – 49 1/2”) | 6608 | 875 |

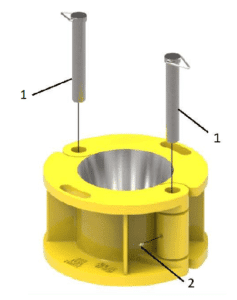

Tazón “API” 8 5/8’’ KET
El tazón API de Keystone Energy Tools tiene el mismo diámetro interior y conicidad (4” por pie) que el tazón partido API #3. Todos los cuñas de tubo de perforación, collar de perforación y revestimiento API pueden usarse en este tazón. Tiene un rango de 2-1/16” a 10” T.J. y está calificado para 125 toneladas.
| No. de Parte | No. de Ítem | Descripción | Re # | Peso |
| A17-850 | Tazón API de 8-5/8” para 125 TON | 1 | 500 | |
| A17-851 | 1 | PINO BISAGRA REMOVIBLE CON CADENA | 2 | 10 |
| ZF-GZN-02-3 | 2 | GRASAJE | 2 | .01 |
Mesa Rotativa Falsa KET
| No. de Parte | Descripción | Peso |
| A51-500-GA | Mesa Rotativa Falsa para revestimientos de 18 5/8”, 20”, 24” y 30” | 2300 |

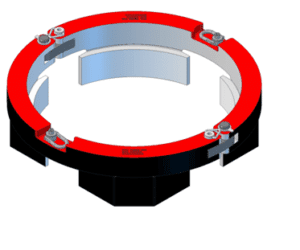

Anillo Adaptador KET
| No. de Parte | Descripción | Peso |
| A52-100 | Anillo Adaptador de mesa rotativa nacional de 37 1/2” para Oilwell de 37 1/2” | 1118 |

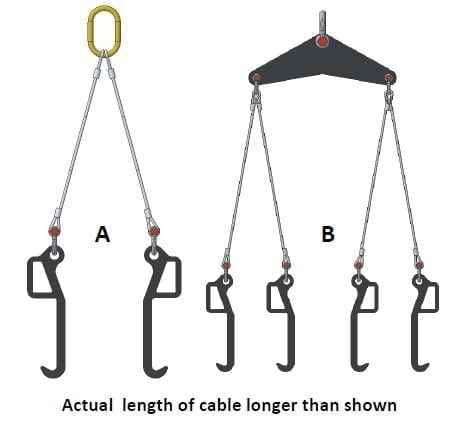

Accesorios para Herramientas de Manejo
| No. de Parte | Descripción | Re # | Peso |
| A34-315 | Eslinga de Cadena de 2 Ganchos para Levantamiento (Capacidad 4,000 LB) | 1021 | 40 |
| A34-315-CAB | Eslinga de Cable de 2 Ganchos para Levantamiento (Capacidad 4,000 LB) | 1021-CAB | 35 |
| A34-316 | Eslinga de Cable de 4 Ganchos para Levantamiento (Capacidad 12,000 LB) | 6699 | 150 |
| A34-316-CAB | Eslinga de Cable de 4 Ganchos para Levantamiento (Capacidad 12,000 LB) | 6699-CAB | 140 |

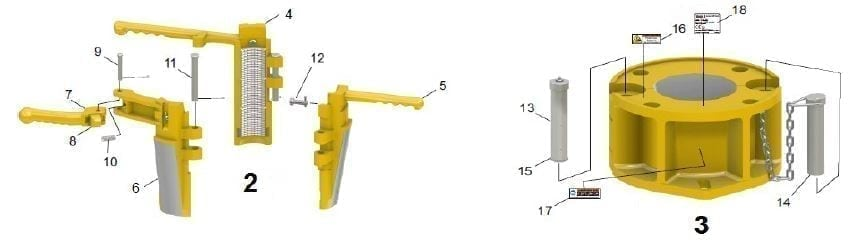

Araña Manual para Tubing TS-100 KET de 3-1/2”
La araña y conjunto de cuñas TS-100 de 3-1/2” puede manejar tamaños de tubing de 3/4” a 3-1/2” O.D. mediante el cambio de 9 insertos removibles. La araña y las cuñas están fabricadas en acero aleado y tratadas térmicamente para mayor resistencia. Todas vienen con certificación completa y libros de datos disponibles bajo solicitud. Esta araña tiene una capacidad calificada para 100 toneladas.
| No. de Parte | No. de Ítem | Descripción | Ref # | **Refacciones | CANT. | Peso |
| A17-301 | 2 | CONJUNTO DE CUÑAS SIN INSERTOS | 7502-104 | 1 | 51.00 | |
| A17-302 | 3 | Tazón TS-100 de 3 1/2” SOLO | 7502-100 | 1 | 187.00 | |
| A17-101 | 4 | SEGMENTO DE MANO DERECHA | 7502-C-217 | 1 | 13.00 | |
| A17-102 | 5 | SEGMENTO CENTRAL | 7502-B-217 | 1 | 13.00 | |
| A17-103 | 6 | SEGMENTO DE MANO IZQUIERDA | 7502-A-217 | 1 | 13.00 | |
| A17-104 | 7 | MANIJA DE CIERRE | 7502-A-214 | 1 | 3.00 | |
| A17-105 | 8 | CIERRE | 7502-A-207 | 1 | .50 | |
| A17-108 | 9 | PASADOR DE CIERRE CON COTTER | 7502-B-207 | 2 | 1 | .12 |
| A17-109 | 10 | RESORTE DE CIERRE | 7502-C-207 | 2 | 1 | .12 |
| A17-110 | 11 | PASADOR BISAGRA PARA CUÑAS CON COTTER | 7502-A-216 | 2 | .25 | |
| A17-111 | 12 | RETENEDOR DE LÍNEA CON COTTER | 7502-B-216 | 6 | 3 | .12 |
| A17-112 | 13 | PASADOR BISAGRA PARA TAZÓN | 7502-A-202 | 1 | 4.50 | |
| A17-113 | 14 | Perno de Bloqueo con Retenedor y Cadena | 7502-D-203 | 1 | 5.00 | |
| A17-114 | 15 | Anillo de Retención | 7502-103-X | 1 | 1 | .08 |
Insertos para Araña Manual TS-100 de 3-1/2”
| No. de Parte | Descripción | Ref # | CANT. | Peso |
| A21-101 | 3 1/2″ x 3 1/2″ | 7502-A-5069 | 9 | 1.25 |
| A21-110 | 3 1/2″ x 3 3/8″ | No Aplica | 9 | 1.25 |
| A21-102 | 3 1/2″ x 3 1/8″ | No Aplica | 9 | 1.30 |
| A21-103 | 3 1/2″ x 2 7/8″ | 7502-A-5070 | 9 | 1.50 |
| A21-104 | 3 1/2″ x 2 3/8″ | 7502-A-5071 | 9 | 1.75 |
| A21-105 | 3 1/2″ x 2 -1/16″ | 7502-A-5072 | 9 | 2.00 |
| A21-111 | 3 1/2″ x 2″ | No Aplica | 9 | 2.10 |
| A21-106 | 3 1/2″ x 1-1/2″ | 7502-A-5074 | 9 | 2.25 |
| A21-107 | 3 1/2″ x 1-1/4″ | 7502-A-5075 | 9 | 2.50 |
| A21-108 | 3 1/2″ x 1″ | 7502-A-5076 | 9 | 2.75 |
| A21-109 | 3 1/2″ x 3/4″ | 7502-A-5077 | 9 | 2.87 |

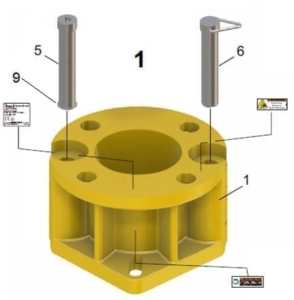

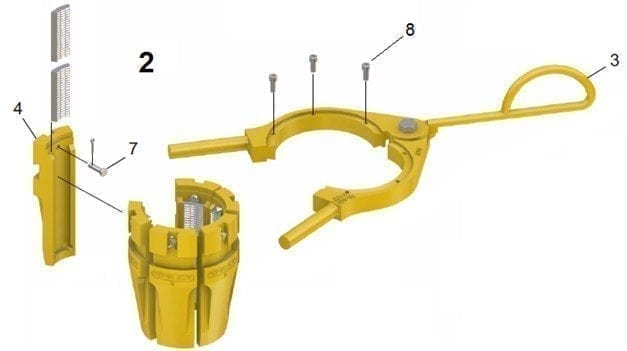

Araña Manual TS-100 de 4-1/2” y 5-1/2” KET
La araña y cuña de 4-1/2” utiliza el inserto de cuña rotativa “DU” de 4-1/2” y tiene un rango de 1.660” a 4-1/2” O.D. mediante el cambio de 12 insertos.
La araña y cuña de 5-1/2” utiliza el inserto de cuña rotativa “DU” de 5-1/2” y tiene un rango de 2-7/8” a 5-1/2” O.D. mediante el cambio de 12 insertos.
La araña de 5-1/2” está diseñada específicamente para operar con el cable Reda o Kobe. Ambas arañas y conjuntos de cuñas están diseñados para uso pesado. Están fabricados en acero aleado y tratados térmicamente para resistencia y durabilidad.
Refacciones
| No. de Parte | No. de Ítem | Descripción | **Refacciones | CANT. | Peso |
| A18-451 | 1 | Solo Tazón de 4-1/2” | 1 | 155.00 | |
| A18-452 | 2 | Conjunto de Cuñas de 4-1/2” Completo sin Insertos | 1 | 60.00 | |
| A18-453 | 3 | Solo Manijas de Cuñas de 4-1/2” (Set) | 1 | 20.00 | |
| A18-454 | 4 | Segmentos de Cuñas de 4-1/2” Cada Uno | 1 | 6.80 | |
| A18-457 | 5 | Perno Bisagra de 4-1/2” | 1 | 3.50 | |
| A18-458 | 6 | Perno Bisagra Removible de 4-1/2” | 1 | 3.75 | |
| A18-455 | 7 | Perno Retenedor de Insertos para 4-1/2” y 5-1/2” | 12 | 1 | .20 |
| A18-456 | 8 | Perno Retenedor de Segmentos para 4-1/2” y 5-1/2” | 6 | 1 | .25 |
| A18-551 | 1 | Solo Tazón de 5-1/2” | 1 | 213.00 | |
| A18-552 | 2 | Conjunto de Cuñas de 5-1/2” Completo sin Insertos | 1 | 70.00 | |
| A18-553 | 3 | Solo Manijas de Cuñas de 5-1/2” (Set) | 1 | 21.00 | |
| A18-554 | 4 | Segmentos de Cuñas de 5-1/2” Cada Uno | 2 | 8.00 | |
| A18-557 | 5 | Perno Bisagra de 5-1/2” | 3 | 4.00 | |
| A18-558 | 6 | Perno Bisagra Removible de 5-1/2” | 1 | 4.25 | |
| A18-559 | 9 | Retenedor de Perno Bisagra | 1 |
INSERTOS PARA ARAÑAS DE 4-1/2” – 5-1/2” EN LA PÁGINA 72
