Válvulas Construidas Para Durar
Las válvulas de flotador para tuberías de perforación son esenciales para la perforación y deben resistir entornos severos. Por ello, nuestras jaulas están fundidas en acero aleado específicamente para el entorno de perforación cada vez más intenso de hoy. Esto incluye:
- Tratamiento térmico para prevenir los efectos corrosivos del gas sulfhídrico (H2S)
- Fabricación de fundición de una sola pieza para producir un cuerpo de válvula superior y más fiable
- Ofrecer opciones adicionales de válvulas de acero inoxidable y niqueladas para prevenir ambientes altamente corrosivos
Todas las válvulas de flotador KET, placas deflectoras, y extractores de válvulas son intercambiables con los modelos estilo Baker® Modelo F y estilo Baker Modelo G.
Válvulas de Flotador de Tipo Aleta

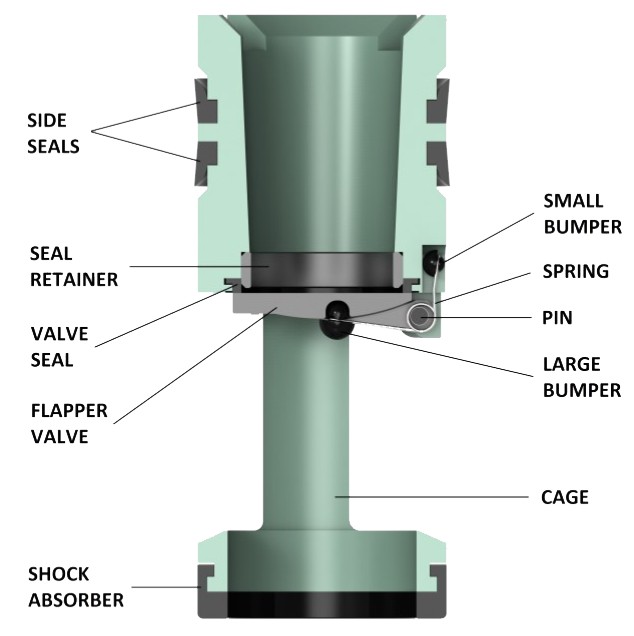

Modelo G – Tipo Aleta Estándar
El modelo G es una válvula de flotador tipo aleta que, al abrirse, ofrece un paso sin obstrucciones a través de la válvula de flotador. La aleta, diseñada de manera única, se cierra rápidamente para evitar que virutas ingresen a la sarta de perforación cuando se detiene la circulación y también ayuda al equipo primario BOP a mantener el control de presión interna. La válvula se abrirá completamente cuando se levante la primera junta del pozo, evitando extraer juntas mojadas.

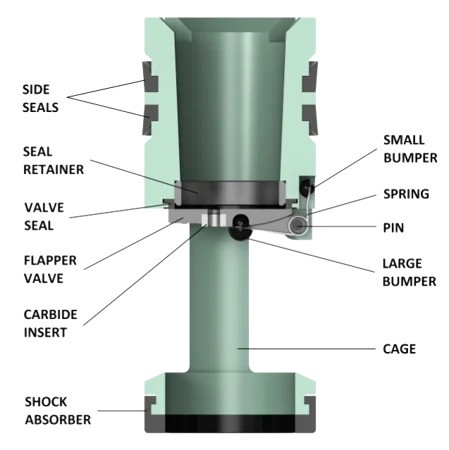

Modelo GA – Tipo Aleta con Monitoreo de Presión
La válvula de flotador tipo aleta con monitoreo de presión Modelo GA es indistinguible del Modelo G, salvo porque tiene un inserto de carburo de tungsteno en la válvula de aleta.
El inserto tiene un orificio de un cuarto de pulgada en el centro que permite el monitoreo de presión diferencial. El orificio también permite un llenado automático parcial de la tubería de perforación durante la inserción.
Modelo GC – Tipo Aleta con Llenado Automático
La válvula de flotador tipo aleta con llenado automático Modelo GC incorpora un ensamblaje de llave auto liberable que mantiene la aleta parcialmente abierta durante la inserción, permitiendo llenar la tubería desde la parte inferior. Esto elimina la necesidad de llenar la tubería de perforación desde la parte superior, ahorrando tiempo y dinero.
La válvula se abrirá completamente cuando se levante la primera junta del pozo, evitando extraer juntas mojadas y evitando riesgos ambientales y de seguridad relacionados con tener lodo en la plataforma. La válvula puede operarse con la opción de llenado automático o en la posición estándar cerrada.

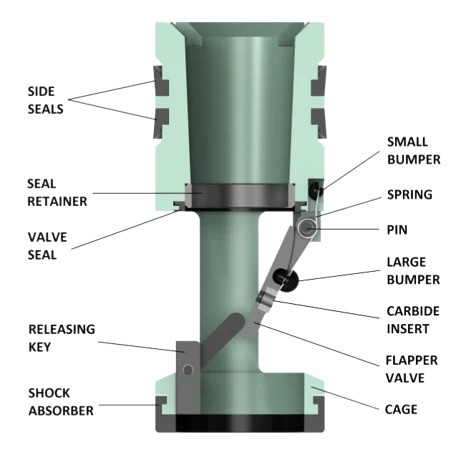

Modelo GCA – Llenado Automático / Monitoreo de Presión
La válvula de flotador tipo aleta con llenado automático y monitoreo de presión Modelo GCA incluye todas las ventajas de los Modelos G, GC, y GA.
Un paso sin obstrucciones a través de la válvula de flotador cuando está abierta permite el llenado parcial automático de la tubería desde la parte inferior y medir presiones diferenciales cuando es necesario.
Modelo GS – Tipo Aleta para Pozos de Alto Flujo
El Modelo GS es una válvula de flotador tipo aleta diseñada para pozos corrosivos de alto flujo. La jaula está diseñada para maximizar la cantidad de flujo posible a través de ella, mientras mantiene su presión nominal.
La válvula GS utiliza una aleta única con ranura de alivio respaldada por un bolsillo protector, que protege el perno y el resorte del desgaste excesivo que pueden causar los entornos de perforación corrosivos severos. Las válvulas GS también son apilables, permitiendo usar dos válvulas simultáneamente.

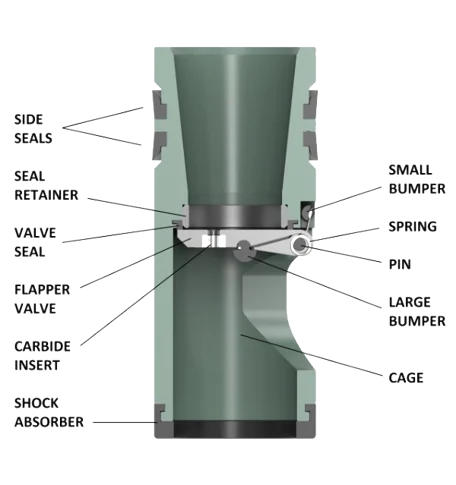

Modelo GAS – Monitoreo de Presión para Alto Flujo
El Modelo GAS es una válvula de flotador tipo aleta diseñada para pozos corrosivos de alto flujo y monitoreo de presión.
El GAS es indistinguible del GS exceptuando un inserto de carburo de tungsteno en la válvula de aleta. El orificio también permite un llenado automático parcial de la tubería de perforación durante la inserción.
Modelo G-10 – 10,000 PSI
Los Modelos G-10 son válvulas de flotador tipo aleta que, al abrirse, ofrecen un paso sin obstrucciones a través de la válvula de flotador.
La aleta diseñada de manera única se cierra rápidamente para prevenir que virutas entren en la sarta de perforación cuando se detiene la circulación y también ayuda al equipo primario BOP a mantener el control de presión interno. La válvula se abrirá completamente cuando la primera junta sea levantada del pozo, evitando extraer juntas mojadas.
Modelo G-15– 15,000 PSI
Los Modelos G-15 son válvulas de flotador tipo aleta que, al abrirse, ofrecen un paso sin obstrucciones a través de la válvula de flotador.
La aleta diseñada de manera única se cierra rápidamente para evitar que virutas entren en la sarta de perforación cuando se detiene la circulación y también ayuda al equipo primario BOP a mantener control de presión interno. La válvula se abrirá completamente cuando la primera junta sea levantada del pozo, evitando extraer juntas mojadas.
Válvulas de Flotador de Tipo Pistón

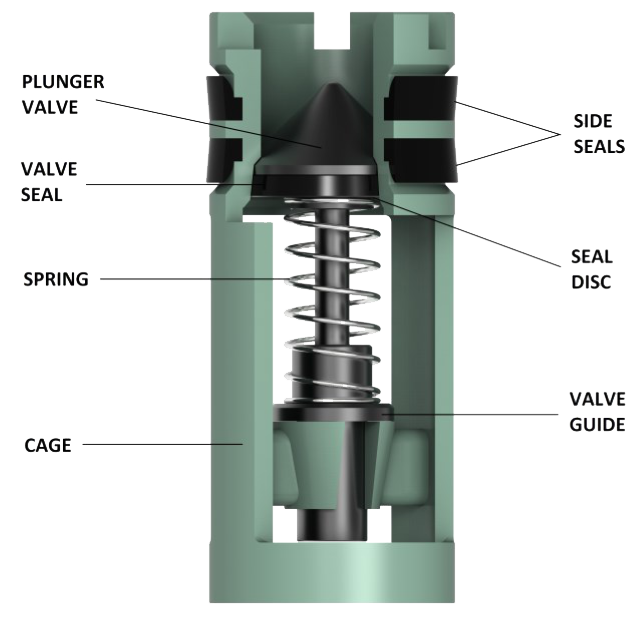

Modelo F – Tipo Pistón Estándar
El modelo F es una válvula de flotador tipo pistón que proporciona un cierre instantáneo positivo, ofreciendo control constante del fluido durante la perforación. El Modelo F es una selección confiable y económica para operaciones de perforación estándar.

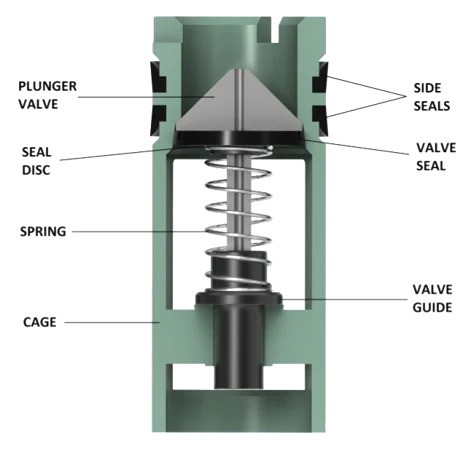

Modelo FA – Tipo Pistón con Monitoreo de Presión
La válvula de flotador tipo pistón con monitoreo de presión Modelo FA tiene un puerto especial que atraviesa el pistón de la válvula de flotador. Esta válvula se usa para monitorear la presión de gas en la cabeza de la broca y permite medir presión diferencial cuando es necesario. El puerto también permite un llenado automático parcial durante la inserción.
Instalación de la válvula de flotador: Simplemente lubrique los sellos laterales y deslícela en la cavidad del sub flotador o del collar de perforación sobremachinado. Precaución: llene la tubería regularmente al entrar al pozo. No hacerlo puede causar daños a la tubería de perforación y a la válvula de flotador.

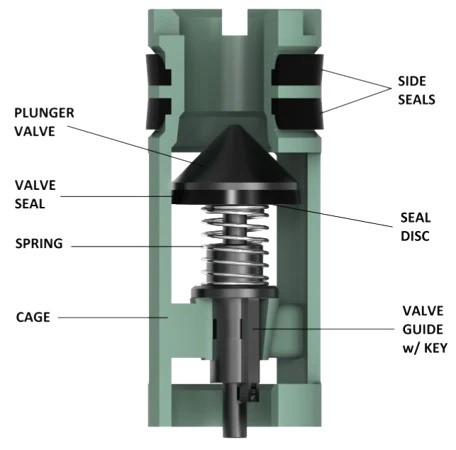

Modelo FC – Tipo Pistón con Llenado Automático
La válvula de flotador tipo pistón con llenado automático Modelo FC incorpora un ensamblaje de llave único y un vástago de válvula ranurado para mantener el pistón abierto durante la inserción de la tubería, permitiendo llenarla desde el fondo, ahorrando tiempo, reduciendo desorden y evitando riesgos.
El pistón se libera automáticamente una vez que comienza la circulación.
Modelo F-10 – 10,000 PSI
El Modelo F-10 es una válvula de flotador tipo pistón que proporciona un cierre instantáneo positivo, ofreciendo control constante del fluido durante la perforación. Disponible con monitoreo de presión y llenado automático. Esta válvula Keystone es una selección confiable y económica para operaciones de perforación estándar.
- Cuerpos integrales fabricados con materiales de acero inoxidable
- Partes internas fabricadas con materiales de acero inoxidable
- Servicio para H2S/Alta temperatura
- Alta resistencia a la corrosión
- Serializados para 100% de trazabilidad
- Disponibilidad de MTRs (certificados de materiales)
Modelo F-15 – 15,000 PSI
El Modelo F-15 es una válvula de flotador tipo pistón que proporciona un cierre instantáneo positivo, ofreciendo control constante del fluido durante la perforación. Disponible con monitoreo de presión y llenado automático. Esta válvula Keystone es una selección confiable y económica para operaciones de perforación estándar.
- Cuerpos integrales fabricados con materiales de acero inoxidable
- Partes internas fabricadas con materiales de acero inoxidable
- Servicio para H2S/Alta temperatura
- Alta resistencia a la corrosión
- Serializados para 100% de trazabilidad
- Disponibilidad de MTRs (certificados de materiales)
PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
