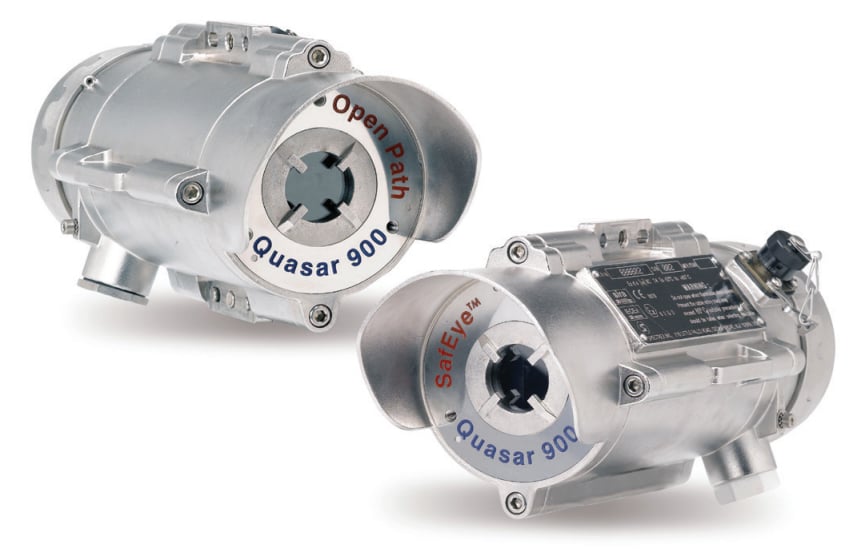

Detector de Gas Combustible de Trayectoria Abierta Teledyne SafEye

El Detector SafEye de Trayectoria Abierta es una solución innovadora de próxima generación para la detección de gases combustibles en trayectoria abierta. Puede reemplazar múltiples detectores puntuales, detectar varios gases simultáneamente y es duradero, demostrando ser una opción inteligente y rentable para la detección de gases combustibles.

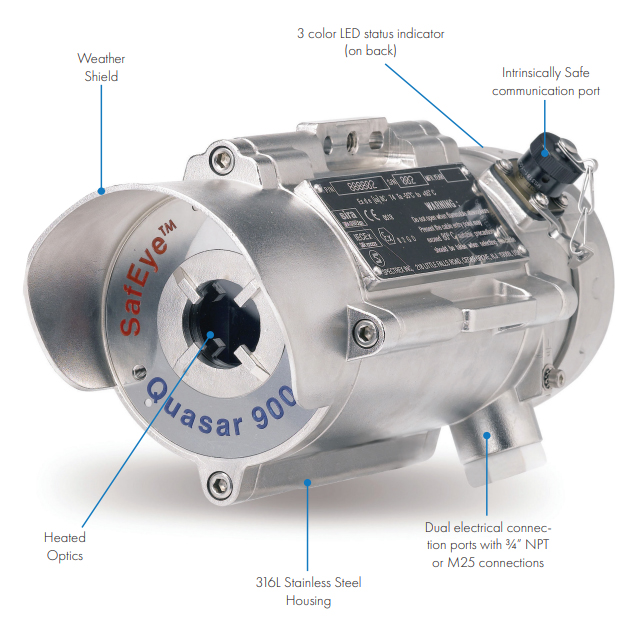

Características

• LED de tres colores que proporciona una visualización rápida del estado de la unidad
• Puerto de comunicación intrínsecamente seguro que puede utilizarse con HART® de mano en áreas no seguras para configuración y diagnóstico
• Ópticas calefactadas para detección sin interferencias en la mayoría de los entornos
• Largo alcance, hasta 200 metros, que reduce la cantidad de unidades requeridas
• Respuesta rápida (< 3 segundos) que alerta rápidamente sobre peligros
• Bajos requisitos de mantenimiento que ahorran tiempo y dinero
• Múltiples aprobaciones reglamentarias
• Conexión sencilla a sistemas existentes
• Funciones programables por el usuario que permiten personalización
• Grabadora de eventos que registra todas las alertas y advertencias
• Alta confiabilidad y garantía de tres años para tranquilidad

Detección confiable de gas en trayectoria abierta
Alcance largo, detección rápida y menor costo de propiedad

Ahorrar costos en aplicaciones de línea de visión

Un solo Detector SafEye de Trayectoria Abierta puede reemplazar hasta 20 detectores puntuales de gas combustible en aplicaciones de línea de visión, ahorrando costos de instalación y mantenimiento continuo. Con SafEye solo hay dos unidades para mantener y los requisitos de mantenimiento son mínimos en comparación con los detectores puntuales. Además, solo hay un consumible que se debe reemplazar periódicamente; la lámpara de destello de xenón SafEye tiene una garantía de 10 años.

Detecta múltiples gases combustibles simultáneamente

El sensor IR SafEye puede detectar múltiples gases hidrocarburos combustibles al mismo tiempo, ideal para instalaciones con varios gases hidrocarburos que monitorear, tales como hidrocarburos C1-C8 (metano, etano, etileno, propano, propileno, n-butano, isobutano, 1,3-butadieno, isobutileno, alcanos, alquenos, naftenos, bencenos).

Manejo confiable de entornos exigentes, por más tiempo

Diseñado robustamente para manejar los entornos de trabajo más duros y mantener una larga vida útil, el Detector de Gas de Trayectoria Abierta SafEye está equipado con carcasas y montajes de acero inoxidable 316L, placas de circuito recubiertas para protección, y cuenta con aprobación SIL-2 según IEC61508. Además, cumple con los estándares MIL-C-810C para humedad, sal, niebla, vibración, choque mecánico y temperaturas extremas; las carcasas cumplen con los estándares de protección contra ingreso de polvo y agua IP66, IP68 y NEMA 250 6P.

Accesorios

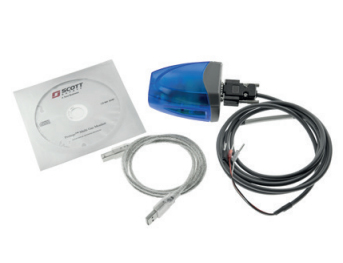

Kit de Puesta en Marcha PN 8000449	Arnés USB/RS485 PN 8000453	Kit Comunicador de Mano HART® PN 8000451
El kit de puesta en marcha incluye: telescopio de alineación, selector magnético de modo, filtros de verificación funcional y llaves de vaso.	Conéctese a su PC para ajustar la configuración del detector. Solo para uso en áreas seguras.	Herramienta para conectar al detector y ver, cambiar y mantener configuraciones.

Aunque somos más conocidos por nuestra larga historia en la industria de seguridad contra incendios, también hemos servido orgullosamente a la industria de detección y protección de gases durante más de 50 años. El Detector de Trayectoria Abierta SafEye es parte de la nueva generación de equipos de detección de gases, demostrando ser otra solución inteligente diseñada innovadoramente con las necesidades del cliente y la seguridad como prioridad absoluta.

Especificaciones e información de pedido

Especificaciones del Producto

Dimensiones del Detector/Fuente con Montaje Inclinable (cada uno)
10.5 x 11.4 x 5.1 pulgadas (267 x 288 x 130 mm)

Peso del Detector/Fuente con Montaje Inclinable (cada uno)
15.2 lbs (6.9 kg)

Material de la Caja y Montaje Inclinable
Acero inoxidable 316L

Rango de Temperatura de Operación / Humedad
-67oF a 149oF
-55oC a 65oC
0 – 95% HR (sin condensación)

Nivel Mínimo Detectable de Gas
0.15 LEL.m

Comunicación
4-20 mA, MODBUS®, HART®

Protección contra Ingreso en la Caja
Tipo NEMA 250 6P, IP66/IP68

Conexiones Eléctricas
Conexiones de 3 o 4 cables
10 – 32 VDC
6 vatios máx. por unidad

Compatibilidad Electromagnética
Protección EMI/RFI según EN50270

Aprobaciones

ATEX/IECEx: II 2(2)G D, Ex db eb [ib Gb] IIB+H2 T4 Gb, Ex tb IIIC T135oC Db, Ta = -55oC a +65oC

FM/FMC: Clase I Div. 1 Grupo B, C y D Clase II/III Div. 1 Grupo E, F y G

DNV: Certificación de Aprobación Tipo
Certificado No. A-13607



Kits de Detector de Trayectoria Abierta SafEye
OPGD-901-C-111	SafEye Modelo 20 (Alcance 7-20 m), ATEX, M25
OPGD-901-C-112	SafEye Modelo 20 (Alcance 7-20 m), ATEX, 3/4″ NPT
OPGD-901-F-111	SafEye Modelo 20 (Alcance 7-20 m), FM, M25
OPGD-901-F-112	SafEye Modelo 20 (Alcance 7-20 m), FM, 3/4″ NPT
OPGD-902-C-211	SafEye Modelo 40 (Alcance 15-40 m), ATEX, M25
OPGD-902-C-212	SafEye Modelo 40 (Alcance 15-40 m), ATEX, 3/4″ NPT
OPGD-902-F-211	SafEye Modelo 40 (Alcance 15-40 m), FM, M25
OPGD-902-F-212	SafEye Modelo 40 (Alcance 15-40 m), FM, 3/4″ NPT
OPGD-903-C-311	SafEye Modelo 100 (Alcance 35-100 m), ATEX, M25
OPGD-903-C-312	SafEye Modelo 100 (Alcance 35-100 m), ATEX, 3/4″ NPT
OPGD-903-F-311	SafEye Modelo 100 (Alcance 35-100 m), FM, M25
OPGD-903-F-312	SafEye Modelo 100 (Alcance 35-100 m), FM, 3/4″ NPT
OPGD-904-C-411	SafEye Modelo 200 (Alcance 80-200 m), ATEX, M25
OPGD-904-C-412	SafEye Modelo 200 (Alcance 80-200 m), ATEX, 3/4″ NPT
OPGD-904-F-411	SafEye Modelo 200 (Alcance 80-200 m), FM, M25
OPGD-904-F-412	SafEye Modelo 200 (Alcance 80-200 m), FM, 3/4″NPT

Cada kit contiene fuente, detector y dos montajes inclinables.

Accesorios SafEye
OPGD-888270	Montaje Inclinable
OPGD-799225	Montaje para Poste (U-Bolt 5 pulgadas)
OPGD-888247-1	Kit de puesta en marcha, alineación y verificación óptica – Metano
OPGD-888247-2	Kit de puesta en marcha, alineación y verificación óptica – Propano
OPGD888247-3	Kit de puesta en marcha, alineación y verificación óptica – Etileno
OPGD-888815	Kit de Arnés para Comunicador de Mano HART
OPGD-794079	Kit Convertidor de Arnés USB/RS485
OPGD-888263	Sombra solar, acero inoxidable
OPGD-888260-3	Filtro de Verificación Funcional – Nivel de Advertencia – Metano
OPGD-888260-4	Filtro de Verificación Funcional – Nivel de Alarma – Metano
OPGD-888260-1	Filtro de Verificación Funcional – Nivel de Advertencia – Propano
OPGD-888260-2	Filtro de Verificación Funcional – Nivel de Alarma – Propano
OPGD-790285	Selector Magnético de Modo



Hoja de Datos del Producto
