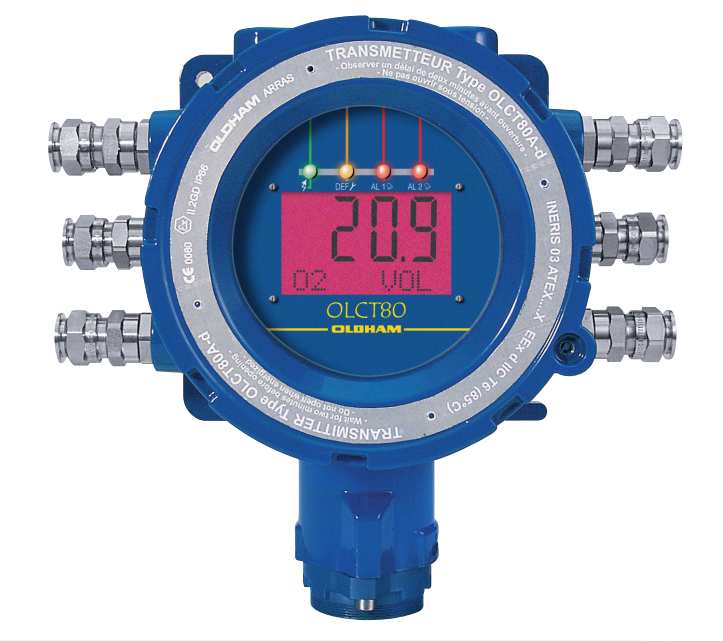

Detector de Gas Fijo Oldham Simtronics OLCT 80

Características

• Detectores-Transmisores para gases inflamables, tóxicos y oxígeno
• Operación no intrusiva mediante control remoto infrarrojo intrínsecamente seguro
• Versiones remotas disponibles XP, IS
• Relés integrados
• Enlace directo, 4-20 mA, modo de sensor en lazo y aislado

Ventajas únicas que ofrecen la solución que necesita

Ventajas de diseño

Sensores precalibrados para detección de:

• Gases combustibles: LEL catalítico e IR
• Gases tóxicos
• Oxígeno

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de fallo con relé

Entradas

Los sensores de la Serie 80 cuentan con hasta 9 prensaestopas dedicados para cableado. Ventajas de diseño:
La configuración mínima incluye:

• 1 entrada eléctrica dedicada a un sensor.
• dos entradas de 4-20 mA o binarias. Esta configuración permite reconocer cualquier otro sensor de la red (ej. sensor de temperatura, parada de emergencia, detector de llama, detector de humo).

Salidas

• 4/20 mA con procesamiento inteligente de señal
• Señal analógica 4-20 mA
• Señales de datos entre 0 y 4 – 20 y 25 mA

La señal transmitida, entre 0 y 3.2 mA y por encima de 20 mA, puede procesarse para interpretar e identificar una amplia gama de parámetros de falla tales como: fallas de línea, fallas en sensores, fallas en electrónica integrada, resolución de ambigüedad, inhibición de calibración, petición de mantenimiento (deriva inicial o deriva a lo largo del tiempo).

• RS485 (1200 baudios, 38kb Modbus ASCII para MX 62).

El enlace RS485 ofrece acceso a:
– medición del sensor
– estado y defecto
– gestión interna de relés

Relés

Los relés son tipo 2A / 250 VAC con contactos libres de potencial SPDT.

Dos tipos de relés:

• 2 relés de alarma de gas o entradas suplementarias
• 1 relé de fallo

Los relés son accionados ya sea

• directamente por la electrónica del sensor o entradas suplementarias, o
• desde la unidad central MX62 o el sistema de control al que el sensor está conectado.

Los relés pueden

• estar en modo seguro o no,
• activarse por alarmas crecientes o decrecientes,
• ser reconocidos manual* o automáticamente.
• * Por control remoto, pulsando un botón externo conectado a la entrada binaria dedicada, reconociendo en la unidad MX62 o en el sistema de control al que el sensor está conectado.

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de fallo con relé

Ventajas técnicas

Unidad central independiente
Para control de relés, el OLCT 80 puede operar como unidad autónoma: una ventaja indiscutible en zonas clasificadas de riesgo de explosión.

Flexibilidad en modos de conexión
Los sensores OLCT 80 pueden conectarse ya sea:

• en lazo (optoaislado – hasta 16 sensores),
• 4-20 mA,
• bajo alimentación directa y operar como unidad central.

Trazabilidad de operación
El operador puede verificar registros localmente para los eventos más recientes con fecha y hora.

Comunicación
Diálogo remoto con el sensor utilizando control remoto IR.

Redundancia de alimentación de medición
Los puertos independientes permiten una conexión redundante a la unidad de medición.

Bajo consumo de energía
La tecnología avanzada usada en el transmisor OLCT80 lo hace muy eficiente energéticamente. Esta ventaja significativa permite conectar más sensores con secciones de cable más pequeñas y sobre distancias mayores.

Ventajas logísticas

Disposición en lazo
El transmisor está perfectamente adaptado para montaje y conexión al loop de campo digital de la unidad MX 62. Soporta de 1 a 3 direcciones digitales:

• el bloque sensor (elemento de detección),
• las dos entradas auxiliares de 4-20 mA.

Certificación

La Serie OLCT80 está certificada según las especificaciones requeridas por las normativas EN 50054, 45544 y 50104 (normas ambientales, gases explosivos y tóxicos y oxígeno) y las especificaciones de las normas EN 50270, EN 6052 (compatibilidad electromagnética, protección contra ingreso).

OLCT 80 utiliza tecnologías digitales y software.
Los sensores están protegidos y cumplen con las especificaciones de la norma EN 51271:

• los valores analógicos y digitales se correlacionan
• homogeneidad de resolución digital y tiempo de respuesta con las especificaciones requeridas
• autodiagnóstico interno

Opciones de configuración

Versión Autónoma	Versión Estándar
Versión Autónoma

Especificaciones

Tipo	Transmisor-sensor
Gases detectados	Explosivos, tóxicos y oxígeno
Principios de detección	Catalítico, Electroquímico, IR, Semiconductores
Bloque sensor	Precalibrado
Dispositivo	Carcasa de aluminio y acero inoxidable 316L para alojamiento del sensor
Visualización	Display LCD de 4 dígitos para medición y una línea alfanumérica para textos, Pictogramas – iluminación 4 indicadores luminosos: uno verde: “Operación OK”, uno amarillo: “Fallo”, rojo: “Alarma 1” y “Alarma 2”
Alimentación	De 16 a 28 VDC en entrada del transmisor
Potencia máxima	con enlace digital – 0.2 W (célula electroquímica) – 1.3 W (catalítico / SM ) con salida I a 25 mA – 0.9 W (célula electroquímica) – 2 W (catalítico / SM ) con salida I a 25 mA y relés activados – 2.4 W (célula electroquímica) – 3.5 W (catalítico / SM )
Alimentación a terminales de sensor	Dos entradas independientes: 16 a 28 VDC (células catalíticas / IR / SM) 12 a 28 VDC (célula electroquímica)
Entradas	Dos entradas analógicas 4-20 mA (resistencia de carga 120 Ω, puede usarse como binaria)

Señales de salida

Lógica (contactos de relé)	Relé
Analógica	Salida estandarizada 4-20 mA
Digital	Dos puertos independientes optoaislados RS 485
Fallos de señal	I < 0.5 mA
Alarmas	2 umbrales programables por canal

Relés

Tipo	SPDT
Número	3
Contacto	Conmutador RCT
Capacidad de corte	2A / 250 VAC / 30 VDC
Cableado / conexión	Versión básica, 6 entradas: 4 M20 y 2 M25 Bajo pedido: 3 adicionales, 2 M20 y 1 M25
Resistencia de carga en el 4-20 mA	500 Ω
Resistencia en lazo	Bajo unidad central 21 VDC: 128 ohmios (célula electroquímica) – 32 Ω (catalítico / SM) – 16 Ω (IR)
Número de protección	IP 66

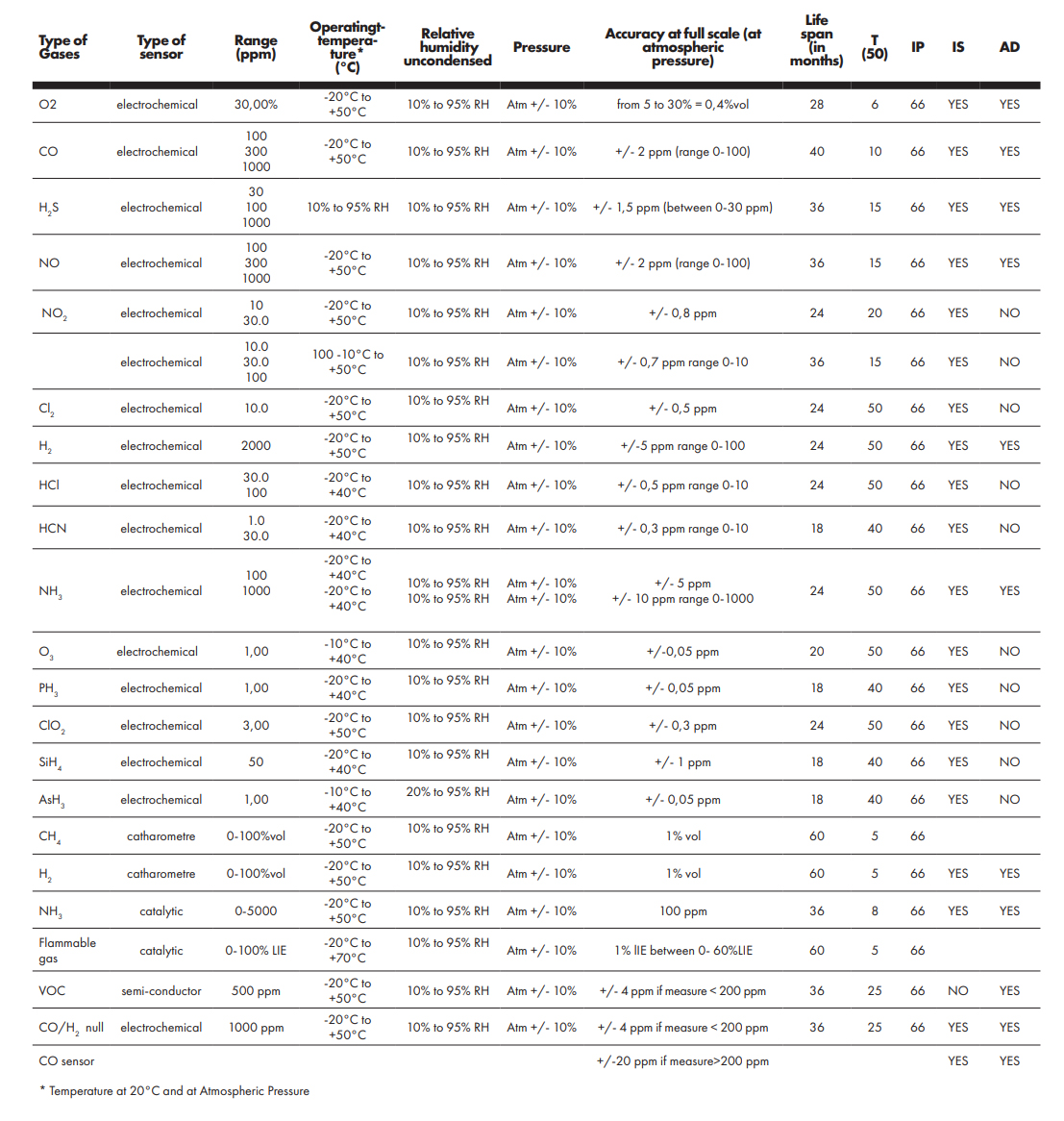

Temperaturas de operación	– 20 °C a + 60 °C (electrónica, ver tabla para células de detección)
Dimensiones	Ver diagramas
Peso	OLCT 80: 3,5 kg, OLCT80 versión IR: 5,3 kg

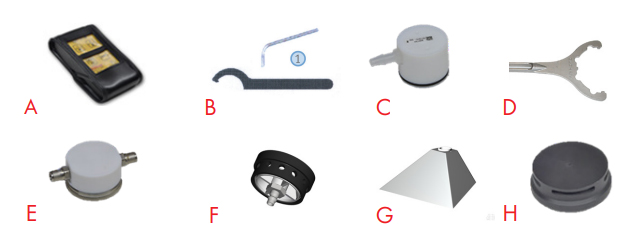

Accesorios

A Control remoto infrarrojo
B Kit de herramientas
C Adaptador bypass
D Llave para cubierta
E Copa de calibración
F Dispositivo de introducción remota de gas
G Colector de gas
H Protector contra salpicaduras

Homologaciones

Certificación Atex
OLCT 80 d	OLCT 80 id
ATEX II 2GD	ATEX II 2GD
Ex d IIC T6…T5 Gb	Ex d ia IIC T4 Gb
Ex tb IIIC T85°C…T100°C Db	Ex tb ia IIIC T135°C Db
INERIS 03ATEX0240X	INERIS 03ATEX0240X
China
OLCT 80 d	OLCT 80 id
GYJ17.1201X – Ex d IIC T6/T5 Gb	GYJ17.1202X – Ex d ia IIC T4 Gb
Compatibilidad electromagnética
Cumple con EN 50270



Ficha Técnica del Producto
