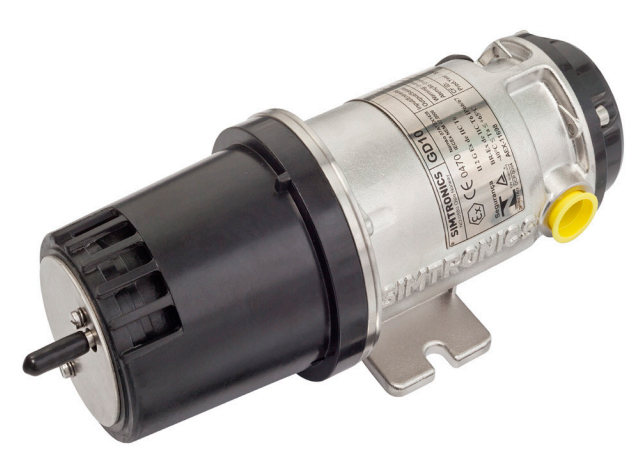

Detector de Gas Puntual IR CO2 Oldham Simtronics GD10P

El GD10P-CO2 utiliza tecnología avanzada de medición de gas por infrarrojo (IR), proporcionando una respuesta rápida y confiable. El GD10P ha establecido el estándar en detección de gases en aspectos de seguridad, estabilidad y bajo mantenimiento. El GD10P viene con una garantía de 5 años.

El GD10P-CO2 ha sido diseñado con características que ofrecen una respuesta efectiva para la detección de CO2 en una amplia gama de entornos industriales, desde salas de calderas hasta instalaciones petroquímicas en alta mar.

El GD10P-CO2 se diferencia de otros detectores puntuales de gas por infrarrojo porque utiliza fuentes de estado sólido basadas en silicio.

El diseño y construcción optomecánica completa es tan estable que se logra una velocidad de respuesta ultrarrápida, además de ofrecer una vida útil y estabilidad del detector inigualables, lo que ahorra costos en mantenimiento y servicio.

Ofrecemos la garantía conjunta más larga del mercado para el detector y la fuente IR.

Se suministra con certificaciones para áreas peligrosas a nivel mundial. Certificado para uso en sistemas SIL 2.

Se utiliza una interfaz HART® estándar en la industria para configurar niveles especiales de fallo, así como para acceder a datos ampliados de mantenimiento.

Características

• Fuentes IR de estado sólido (SimSourceTM) para un rendimiento superior a largo plazo comparado con lámparas de filamento
• No requiere recalibración, monitorea y compensa todos los cambios en el camino óptico gracias al diseño óptico de verdadera doble trayectoria y doble compensación
• Velocidad de respuesta seleccionable
• Protector atmosférico de doble capa (Sin malla, gasa, filtros hidrofóbicos o sinterizados = Sin retraso, sin fallas a la demanda)
• Advertencia temprana de óptica sucia para mejorar el mantenimiento preventivo

Datos técnicos

General:

Método de detección	Absorción IR, doble longitud de onda, doble trayectoria
Fuente IR	Fuente IR de estado sólido, destello a 50 Hz
Gases detectados	CO2
Auto diagnóstico	Continuo
Calibración	Configurada de fábrica, sin recalibración en campo
Configuración	HART (tiempo de respuesta, niveles de fallo)

Rendimiento:

Precisión	±5% FS entre 0-50% de la lectura ±7% FS entre 50-80% de la lectura
Tiempo de respuesta Configurable	T20 = 1 seg. (0.3 seg) T50 = 2.5 seg (0.7 seg) T90 = 6 seg (1.6 seg)

Señal de salida:

Estándar	Fuente de corriente 4 – 20 mA, carga máxima Impedancia 500 ohmios
Opción	Sumidero de corriente 4 – 20 mA
HART®	Mantenimiento y configuración
Fallas del detector (configurables por HART) – Limpieza temprana de ópticas – Ópticas sucias – Falla del detector	Configurable (HART) Preaviso (2 mA) Acumulación de suciedad (1 mA) Falla interna (0 mA)

Eléctrico:

Fuente de energía	24 V dc, rango (18 – 32 V dc)
Consumo de energía	Aprox. 3.5 W
Conexión	3 cables (0.5mm2 – 2.5 mm2)
Entrada de cable	Prensaestopas para cable M20 exe

Rango de temperatura:

Almacenamiento	-40 °C a +70 °C (-40 °F a +158 °F)
Operación	-40 °C a +60 °C (-40 °F a +140 °F)
Humedad (Operación)	100% HR

Carcasa a prueba de explosiones:

Categoría de protección	IP66/IP67 DIN 40050
Material de carcasa	Acero inoxidable SIS2343 (ASTM316)
Peso	Aprox. 2.9 kg

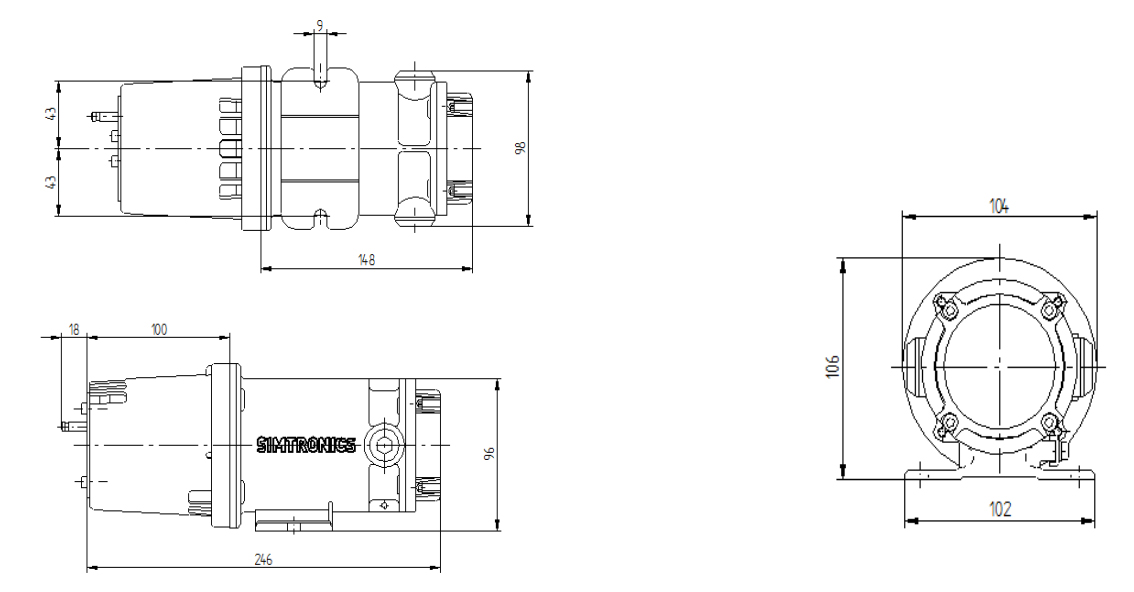

Dimensiones (LxAnxAl)	251 x 104 x 105 mm 9.89 x 4.1 x 4.13 pulgadas

Garantía:

Garantía completa de 5 años en instrumento completo Garantía de 15 años en fuentes IR

Certificaciones:

ATEX / IECEX / INMETRO	II 2G Ex de IIC T6 Gb
CSA	Ex de IIC T6 (solo Canadá) Clase I, División 2, Grupos A, B, C y D (EE.UU. y Canadá)
Otros	SIL2 (software SIL3), ABS, MED

Versiones:

Rangos estándar (volumen):

10,000 ppm (1%), 3%, 5%, 10% y 100%

El rango 0-100% volumen también está compensado ante interferencia de metano.

Cubierta frontal:

Requerida, seleccionar una
– Protección contra el clima	Para detector puntual estándar
– Carcasa para flujo de muestra	Para sistemas de muestreo y prueba
– Kit de montaje en conducto	Para instalación a través de pared

Accesorios:

Malla mosquitera	Protección extra contra insectos
Sombra para sol	Protección contra exposición extrema a radiación
