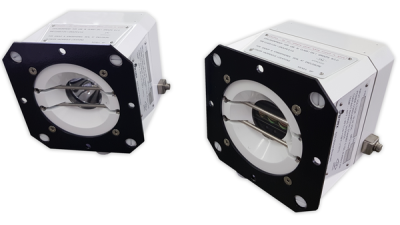

Detector de Ruta Abierta para Conductos Spectrex SafEye 300

Los Detectores de Ruta Abierta para Conductos SafEye 300 monitorean la entrada de concentraciones peligrosas de gases inflamables en las tomas de aire de motores de turbinas y conductos de HVAC. Las aplicaciones en conductos requieren que la pequeña trayectoria a través de una entrada de aire responda con una sensibilidad muy alta; escala completa de 1 LEL.m para entradas de 2 a 6.6 pies (0.6-2 m) de ancho y escala completa de 2.5 LEL.m para entradas de 6.6 a 23 pies (2-7 m) de ancho.

Características

Alta Sensibilidad

• Alarma hasta 0.5 LEL.m
• 5 veces más sensible que el equipo normal de Ruta Abierta

Respuesta Rápida

• Tiempo de respuesta rápido típicamente de 2 seg., máximo 5 seg.
• 5 a 10 veces más rápido que el detector de Ruta Abierta común y 20 a 50 veces más rápido que el Detector Puntual.

Bajo Mantenimiento
Alta confiabilidad, instalación, alineación y mantenimiento sencillos, equipo no sujeto a envenenamiento.

Tecnología Probada
Utilizado en conductos de aire en FPSO y plataformas offshore para British Petroleum (BP), Shell y ABB Lummus para turbinas, tomas de aire, etc.

Entorno Hostil
Diseñado especialmente para funcionar bajo condiciones extremas como flujos de aire de alta velocidad, altas temperaturas (hasta 185˚F (85˚C)), humedad y gases corrosivos, donde los detectores puntuales podrían no ser efectivos.

Opciones Estándar de Interfaz
Salidas estándar de 4-20 mA o salida RS-485 para permitir redes (hasta 64 detectores) a un sistema central de monitoreo/PC. Esta característica también facilita el mantenimiento y herramientas de diagnóstico locales y remotas.

Aplicaciones Típicas

Plataformas offshore de petróleo y gas y FPSO; terminales terrestres de petróleo y gas; depósitos de almacenamiento y estaciones de llenado; industrias petroquímicas y químicas; áreas de turbinas y servicios públicos eléctricos; industrias automotriz, de pintura, impresión, farmacéutica y muchas más.

Aplicaciones específicas incluyen:

• Conductos HVAC (calefacción, ventilación y aire acondicionado) en áreas de alojamiento
• Conductos de aire en áreas de proceso
• Chimeneas y torres de escape
• Recintos para compresores y generadores
• Hornos de curado y equipos de secado, equipos de impresión
• Toma de aire y escape de motores y turbinas
• Toma de aire para recintos de seguridad
• Cabinas de pintura y procesos de producción y secado de pintura
• Ejes de ventilación de aire

Especificaciones

Especificaciones Generales

Gases Detectados	Detección simultánea de gases inflamables C1-C8
Rango de Detección y Tiempo de Respuesta	Modelo 301 Distancia 2-11.5 pies (0.6-3.5 m) Tiempo de Respuesta Típicamente 2 seg., máximo 5 seg.
Inmunidad a Falsas Alarmas	No influenciado por radiación solar, llamas de hidrocarburos, otras fuentes externas de radiación IR, altos flujos de aire y corrientes cargadas
Respuesta Espectral	3.0-4.0 µm
Rango de Sensibilidad	0-2.5 LEL.m Estándar; 0-1 LEL.m por software
Tolerancia a Desalineación	±2˚
Deriva	A largo plazo ±5 % de la escala completa
Rango de Temperatura	-40˚F (-40˚C) a 185˚F (85˚C)

Especificaciones Eléctricas

Alimentación	24 VDC (18-32 VDC)
Consumo de Energía	Detector: 200mA @ 24 VDC (250 mA pico) Fuente: 250mA @ 24 VDC (450 mA pico)
Conexión eléctrica	2 x conductos 3/4” – 14NPT
Protección contra Entrada Eléctrica	Según MIL-STD-1275B
Compatibilidad Electromagnética	Protegido contra EMI/RFI, con marca CE

Salidas

0-20mA Configuración Sink (opción source)	Máxima carga 600Ω a 18-32V DC 4-20mA Lectura de gas 4mA Normal, lectura cero 2mA Obstrucción/desalineación/bloqueo del haz 1mA Modo calibración cero 0mA Falla
Protocolo HART	Comunicaciones HART en la corriente analógica 0-20mA (FSK) – usado para mantenimiento, cambios de configuración y gestión de activos
RS-485	La entrada/salida RS-485 proporciona información completa de datos a una PC y recibe comandos de control desde la PC o unidad portátil
Relés	Tipo Posición Normal Clasificaciones Máximas Alarma SPDT NO, NC 2A a 30V DC Accesorio SPST Abierto 2A a 30V DC Falla SPST Cerrado 2A a 30V DC

Especificaciones Mecánicas

Dimensiones	5.2″ (132 mm) x 5.2″ (132 mm) x máx. 4.7″ (120 mm)
Peso	Receptor de Aluminio Detector: máx. 8.7 lb (3.7 kg) Fuente: máx. 8.58 lb (3.9 kg)
Diseño Mecánico	La carcasa estándar del detector es de aluminio robusto y libre de cobre (menos del 1%). La carcasa está terminada en esmalte epóxico blanco
Normas Ambientales	Diseñado para cumplir con MIL-STD-810C para Humedad, Sal y Niebla, Vibración, Choque mecánico, Alta Temperatura, Baja Temperatura
Resistente al Agua y al Polvo	IP66 e IP67 según EN60529 NEMA 250 6P

Aprobaciones para Áreas Peligrosas

FM	Clase I, División 1, Grupos B, C y D, a prueba de ignición por polvo para Clase II, División 1, Grupos E, F y G. Rendimiento según Clase no. 6325
Confiabilidad	SIL2 según IEC61508 (TUV)

Hoja de Datos del Producto
