Detector Inteligente de Gases Inflamables Oldham Simtronics DG-TX7

El MultiXplo DG-TX7 es un detector de gases inflamables inteligente basado en un sensor catalítico, diseñado para detectar una amplia gama de gases, incluido el hidrógeno (H2). Este dispositivo ha sido concebido para facilitar su instalación, operación y mantenimiento en entornos de prueba.

El MultiXplo DG-TX7 utiliza un par de sensores catalíticos OXYCOL en un circuito compensado para ofrecer una detección confiable de gases inflamables en ambientes adversos, siempre que haya presencia de oxígeno.

La unidad inteligente impulsada por microprocesador es totalmente configurable mediante un terminal inalámbrico portátil (TLU) o, de manera opcional, a través de HART, brindando verdadera flexibilidad al instalador. Parámetros como la operación de relés y los niveles de alarma se ajustan completamente vía el TLU; una unidad portátil aprobada para zonas peligrosas. Además, el elemento sensor está protegido por la electrónica interna para prevenir la exposición a concentraciones de gas por encima del límite inferior de explosividad (LEL), lo que ayuda a reducir los costos continuos de mantenimiento y servicio.

Los usuarios pueden elegir entre una señal de salida de 4-20 mA o 0-22 mA según los requisitos del sistema. La unidad puede conectarse directamente con una amplia variedad de paneles, controladores y PLC, entre otros.

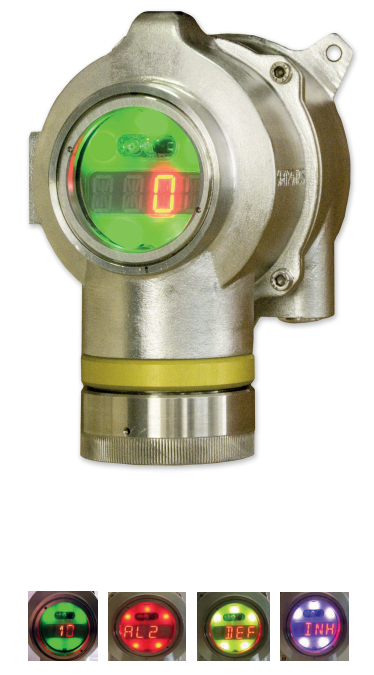

El estado del dispositivo, incluyendo el nivel medido de gas, se indica en una pantalla LED de 4 dígitos codificada por colores.

Características

• Display de alta visibilidad
• Relés incorporados
• Color del display dependiente del estado

Datos Técnicos

General:

Tecnología	Proceso de oxidación a baja temperatura, Oxycol
Detecta	Gases inflamables
Rango	0 a 100% LEL
Calibración	Con gas de calibración

Rendimiento:

Tiempo de respuesta	T90 < 15 s (Metano)
Deriva cero	+/- 3% deflexión de escala completa
Precisión	+/- 5% deflexión de escala completa
Repetibilidad	+/- 1% deflexión de escala completa
Vida útil del sensor	Superior a 5 años

Señal de salida:

Estándar	4-20mA, impedancia máxima de carga 700 A (Estándar) 2 relés configurables máx. 1 A / 30 V
Opción HART (R)	Protocolo HART (7ª edición)
Opción	0-22mA (configurable por el usuario)
Opción	Lonworks (Syntel)
Display local	Display LED de 4 dígitos con retroiluminación según estado y ajuste automático de intensidad

Eléctrico:

Alimentación	24V DC, rango (18 – 28V DC)
Consumo	2W normal, 5W máximo (retroiluminación al máximo)
Conexión	0.3 mm2 (22 AWG) – 1.5 mm2 (16 AWG), cable blindado recomendado

Ambiental:

Almacenamiento	-40°C a +70°C (-40°F a 158°F)
Operación	-40°C a +60°C (-4°F a 140°F)
Opción	Sombreado solar, temp. máx. 85°C (185°F)
Humedad	99% RH (sin condensación)
Presión	Presión atmosférica +/- 10%
Ingreso	IP66
RFI / EMI	Cumple con EN50270

Carcasa:

Material	Acero inoxidable 316L
Peso	4 kg (8 libras)

Aprobaciones:

ATEX	II 2 G Ex d IIC T6 Gb (-40°C a +65°C) (-40°F a +149°F)
IECEx	Ex d IIC T6 Gb IECEx LCI 11.0060X

Conformidades:

EN60079-29-1

Accesorios:

TLU600	Unidad de control remoto infrarroja
AS056-250	Sombreado
AS005	Copa de calibración
AS047	Protección del display
AS011 -2	Carcasa para flujo de muestra
AS019	Protector contra salpicaduras
CAL-K1 C-xxDF-1 A1 -00	Kits de calibración 20 ppm H2S

Otros productos (gama acero inoxidable):

DGi-TT7-E	MultiTox, Detector de gases tóxicos (célula EC)
DG-TT7-S	MultiTox, Detector de gases estado sólido (MOS)
DG-TV7	MultiFlame, Detector de llamas
