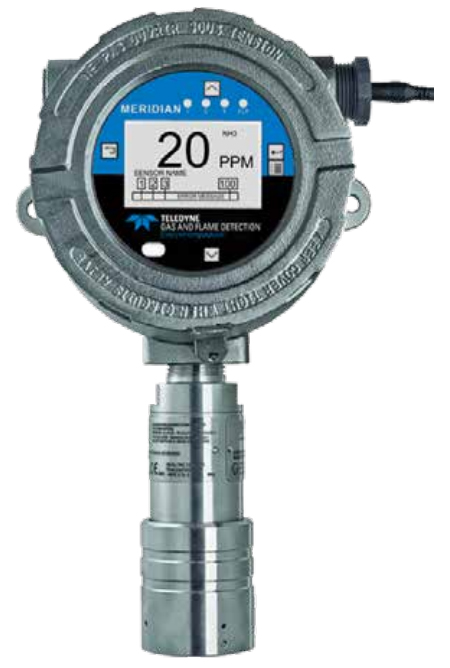

Detector Universal de Gases Teledyne Meridian

Diseñado con la seguridad y confiabilidad en mente, el detector universal de gases Meridian es adecuado para su uso en sistemas con clasificación SIL-2 y SIL-3 conforme a las normas IEC 61508, certificado por TUV-Rheinland, una agencia independiente de terceros. La certificación SIL de terceros valida que el producto cumple con los estándares más rigurosos de confiabilidad y desempeño, y confirma su capacidad para reducir su potencial de tiempo de inactividad y aumentar su factor de seguridad. (*Renovación de SIL pendiente)

Características

• Deriva mínima
• Alta especificidad
• ID digital
• Detección más amplia de gases tóxicos

El término “universal” se usa frecuentemente en la industria para caracterizar detectores de gas que abordan tanto gases tóxicos como combustibles, pero es raro encontrar instrumentos que realmente cumplan con esa afirmación. Al inspeccionarlos cuidadosamente, descubrirá que a menudo la única característica que puede llamarse “universal” es su interfaz de usuario. En otras palabras, el instrumento proporciona una interfaz común para la detección de gases combustibles y tóxicos.

En Teledyne Gas & Flame Detection, creemos que “universal” debería ser mucho más que una interfaz común, y aplicamos este pensamiento a cada aspecto del diseño del detector universal de gases Meridian. Encontrará que el detector universal de gases Meridian es la primera plataforma verdaderamente universal en la industria.

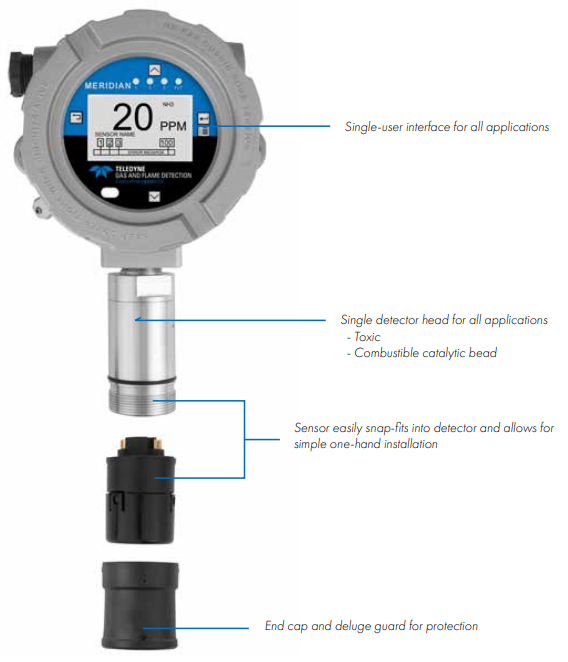

Cabezal de detector único para todas las aplicaciones

Ya sea que necesite un sensor infrarrojo o de celda catalítica para detectar gases combustibles o un sensor electroquímico para un ambiente tóxico, el detector universal de gases Meridian utiliza un cabezal de detector único que acepta fácilmente todos los tipos de sensores. No se requiere placas de personalidad distintas en el detector ni cabezales diferentes para que el instrumento funcione como detector de gas combustible o tóxico. El detector Meridian acepta todos los tipos de sensores en un solo cabezal detector. Simplemente conecte el sensor específico, tóxico o combustible, al cabezal universal y el detector Meridian determinará automáticamente el tipo de gas a detectar. La instalación del sensor es una acción simple de conectar y usar. En Teledyne Gas & Flame Detection, siempre buscamos anticipar sus necesidades futuras. Diseñamos la plataforma de detección gas Meridian a prueba de futuro, permitiéndole aprovechar nuevas tecnologías de detección de Teledyne sin perder facilidad de uso ni tranquilidad.

Un único conjunto de accesorios

El detector de gases Meridian cuenta con un único conjunto de accesorios para sus necesidades de aplicación—otro mérito de una plataforma realmente universal. Dado que todos los accesorios están diseñados para el cabezal universal, no es necesario comprar accesorios separados para aplicaciones tóxicas o combustibles.

Los siguientes accesorios están disponibles para el Transmisor Meridian:

	ADAPTADOR DE CALIBRACIÓN: Se conecta fácilmente a la carcasa del sensor para suministrar gases de calibración al cabezal del detector.
	CÉLULA DE FLUJO: Permite a los clientes llevar una muestra de gas al sensor.
	PROTECTOR DE LLUVIA: Protege el sensor de lluvia intensa y aspersión de agua durante rutinas de lavado en la planta.
	KIT DE MONTAJE EN CONDUCTO: Permite montar sensores de forma remota en conductos de ventilación para verificación.
	SIMULADOR DE SENSOR: Herramienta útil para puesta en marcha y resolución de problemas; simula localmente la concentración de gas y dispara una respuesta en el detector.
	KIT UNIVERSAL DE MONTAJE: Con cortes predefinidos, facilita reemplazar detectores de gas antiguos con el detector Meridian, ideal para aplicaciones retrofit.
	PROTECTOR SOLAR: Desvía la luz solar directa para reducir reflejos en la pantalla del Meridian y ayuda a reducir la temperatura interna del transmisor.



Un detector con aprobaciones globales y diseño plug-and-play

Nivel de integridad de seguridad:
Diseñado con seguridad y confiabilidad en mente, el detector universal de gases Meridian es adecuado para uso en sistemas clasificados SIL-2 y SIL-3 conforme a normas IEC 61508, certificado por TUV-Rheinland, agencia independiente. La certificación SIL externa verifica que el producto cumple los estándares más estrictos de confiabilidad y rendimiento y confirma su capacidad para reducir tiempos muertos y aumentar su factor de seguridad.

Aprobaciones regulatorias clave:

• CCSAUS
• ATEX
• IECEx
• INMETRO
• Certificado SIL-2 por TUV-Rheinland (*Renovación SIL2 pendiente)

Certificaciones y aprobaciones globales

El detector Meridian está certificado con los estándares internacionales más altos para uso global. Nuestro objetivo es ofrecer un instrumento que pueda usarse en cualquier región. Ya sea para una planta química en Norteamérica, un FPSO en América Latina, o una refinería en Europa o Asia, el instrumento tendrá las aprobaciones necesarias para ese mercado. A diferencia de estándar del sector, Meridian no es un conjunto de detectores para cada región, sino un solo detector con todas las aprobaciones globales.

Avance en tecnología de sensores

En Teledyne Gas & Flame Detection creemos en la innovación con propósito. Por ello desarrollamos avances en nuestra tecnología de sensores para el detector Meridian para ofrecer mayor valor a nuestros clientes y reducir costos totales de propiedad.

Reemplazo de sensor sin desclasificar el área

El diseño intrínsecamente seguro y plug-and-play del sensor en el detector Meridian permite reemplazar sensores sin necesidad de apagar el instrumento. Ya no es necesario desclasificar el área para el cambio, lo que permite mantener la producción y la seguridad de los trabajadores simultáneamente.

Los sensores tóxicos ofrecen calibración invariante al rango

La calibración de sensores es necesaria pero puede ser compleja y consumir mucho tiempo. Para ayudar a nuestros clientes, diseñamos sensores tóxicos cuya respuesta es lineal y no dependiente del rango. Con el detector Meridian, puede calibrar un sensor tóxico a un nivel de gas y luego ajustar el rango sin recalibrar.

Por ejemplo, para optimizar mantenimiento, puede calibrar sensores en lote en laboratorio a un rango predeterminado. Al instalar, el rango se ajusta según las necesidades específicas. El rango es reconfigurable en cualquier momento a los rangos predefinidos por el usuario. Esto también permite calibrar sensores aunque no se disponga del rango gas específico, usando un gas sustituto y después ajustando al rango correcto.

Detección automática y ajuste de voltaje del sensor

Para minimizar el tiempo de instalación y puesta en marcha, el Meridian detecta el voltaje actual y ajusta automáticamente el voltaje requerido para sensores de celda catalítica, sin intervención del instalador. Esto reduce tiempo de instalación y el nivel de especialización necesaria.

Rango completo de sensores y desempeño líder en la industria

Detección de rango completo
El Sistema Universal de Detección de Gases detecta un rango completo de gases combustibles y tóxicos.

Múltiples sensores

El detector Meridian permite hasta tres sensores en un solo instrumento. Use el detector multisensor para:

• Monitorear gases tóxicos y combustibles desde el mismo detector.
• Detectar gases difíciles por interferencia cruzada con otros gases.
• Reducir costo por punto de detección, aumentando seguridad.
• Montar sensores remotamente hasta 30 metros para cumplir requerimientos específicos.

Gases combustibles

Acetaldehído	Decano	Isobutano	Pentano
Acetona	Éter dietílico	Isobutileno	Propano
Acetileno	Etano	Isopentano	Propileno
Amoníaco	Etanol	Isopropanol	Óxido de propileno
Benceno	Acetato de etilo	Metano	Estireno
Butadieno	Etilbenceno	Metanol	Tetrahidrofurano
Butano	Etileno	Cloruro de metilo	Tolueno
Butanol	Óxido de etileno	Cloruro de metileno	Cloruro de vinilo
Acetato de butilo	Heptano	Metil etil cetona (MEK)	Xileno
Clorobenceno	Hexano	Octano
Ciclohexano	Hidrógeno	Octametil trisiloxano


Gases tóxicos

Amoníaco	Cianuro de hidrógeno
Bromo	Fluoruro de hidrógeno
Monóxido de carbono	Ácido sulfhídrico
Cloro	Dióxido de nitrógeno
Dióxido de cloro	Oxígeno
Flúor	Ozono
Hidrógeno*	Silano
Cloruro de hidrógeno	Dióxido de azufre

Sensores Rock Solid disponibles para gases tóxicos resaltados en negrita.

La ventaja Rock Solid: detección más confiable y precisa

• Deriva mínima: funciona confiablemente en ambientes reales hostiles reduciendo significativamente los efectos de temperatura y humedad.
• Alta especificidad: permite una interferencia mucho menor de otros gases que sensores convencionales, reduciendo falsas alarmas por interferencia cruzada.
• ID digital: proporciona reconocimiento automático al cambiar sensores, reduciendo errores de usuario durante mantenimiento.
• Detección más amplia de gases tóxicos: varias gamas disponibles para optimizar respuesta en ambiente.

La elección correcta para su aplicación de detección de gases

Tomando la mejor decisión para hoy
Un producto para aplicaciones tóxicas y combustibles con aprobaciones globales

• Reduce costos de inventario
• Reduce costos de capacitación
• Simplifica instalación

Fácil de instalar, poner en marcha y capacitar a sus operarios

• Reduce tiempo de puesta en marcha
• Reduce mano de obra inicial
• Reduce riesgo de error del instalador

La tecnología Rock Solid ofrece detección precisa y confiable

• Reduce impacto de factores ambientales
• Mejora factor de seguridad de la planta

Los protocolos de comunicación avanzados ofrecen datos diagnósticos detallados para mantenimiento proactivo y un ambiente más seguro

• Flexibilidad para desarrollar su sistema mediante protocolos estándar de comunicación
• Mayor seguridad con acceso a información en tiempo real del estado y ambiente del detector
• Incorporación de dispositivo con certificación SIL-2 en la operación, con desempeño líder validado (*renovación SIL2 pendiente)

Tomando la mejor decisión para mañana

Capacidad para integrar nueva tecnología de sensores en el futuro

• Diseño plug-and-play a prueba de futuro permite integrar fácilmente nuevas tecnologías de detección de Teledyne al detector Meridian

Capacidad para incorporar nuevos protocolos de comunicación sin interrupciones

• Manténgase al día con tendencias y aproveche nuevos protocolos estándar a medida que estén disponibles en la plataforma Meridian—otro ejemplo de diseño a prueba de futuro

Reducción del tiempo y costo de mantenimiento asociado con calibración

• Diseño innovador permite calibración de banco y calibración invariante para sensores tóxicos, optimizando mantenimiento y generando ahorros significativos
• Red global de servicios y garantía de Teledyne Gas & Flame Detection
• Reducción de costos, desperdicios e impacto ambiental con diseño ecológico del sensor
• Compromiso con iniciativas verdes y cuidado ambiental

Protocolos de comunicación:

Diseñado para uso global, el detector universal Meridian soporta protocolos estándar para integración a cualquier red industrial. El soporte para protocolos digitales permite diagnóstico avanzado, facilitando mantenimiento proactivo y disminuyendo costos totales de propiedad.

• Protocolos estándar cableados
  4–20 mA
  Modbus
• Protocolos opcionales
  WiredHART

Especificaciones del producto

Certificaciones

Aprobaciones globales	IECEx, cCSAus, ATEX, INMETRO INDUSTRY CANADA, CE, SIL-2 (Certificación independiente por TUV-Rheinland)
Clasificación del área	Clase I Div. 1 Grupo ABCD, Clase II Div. 1 Grupo EFG, Clase III Equipo Grupo I/II, Zona 0/20 & Zona 1/21, IIC

Medio ambiente

Temperatura de operación	-40° a 75° Celsius
Humedad	5–95% HR (no condensante)
Temperatura de almacenamiento	-55° a 75° Celsius

Especificaciones

Alimentación	2 hilos, 3 hilos, 4 hilos
Voltaje operativo 3/4 hilos	10-30 VCC (24 VCC nominal)
Voltaje operativo 2 hilos	18-30 VCC (24 VCC nominal)
Consumo de energía	2.2 – 3.2 Watts según configuración del sensor Sume 2.6 Watts si se usa pantalla calefactable
Material del gabinete	Aluminio sin cobre, acero inoxidable 316
Protección del gabinete	NEMA 4X, IP66
Material de la caja de conexión	Aluminio sin cobre, acero inoxidable 316
Conexión de conducto caja de conexión	3/4″ NPT (Adaptador M20 disponible)
Comunicación	4–20 mA, MODBUS; HART opcional
Carga máxima de loop 4–20 mA, OHMS (@24 VCC)	680 Ohms fuente de corriente 680 Ohms sumidero de corriente
Alarmas	3 alarmas programables con activación y reposición (banda muerta ajustable); 1 falla sistema con fail-safe
Relés	4 relés tipo Form C, calificados a 5 Amp a 30 VCC/240 VAC, cargas resistivas
Pantalla	Pantalla LCD gráfica visible a plena luz solar. La pantalla indica Nombre del sensor, Nombre del gas, Rango máximo, Concentración de gas, Fallas, Estado de alarma, Gráfico de tendencia con escala temporal seleccionable mostrando lecturas, puntos de ajuste y rango completo. Provee instrucciones de calibración simples e intuitivas, guiando al usuario durante el proceso.
Idiomas	Inglés, Portugués, Francés, Español, Chino, Ruso
Control de configuración de usuario	Interfaz gráfica del transmisor, comunicador de mano HART, MODBUS
Control de acceso a interfaz	Transmisor brinda acceso controlado a rango del sensor, ajustes de alarma y otras funciones de seguridad; protección por contraseña para configuración segura
Memoria	Memoria no volátil que asegura retención de parámetros en caso de pérdida de energía

Especificaciones de sensores

Tipos de sensor	Combustible: Celda catalítica Electroquímicos: sensores estándar y Rock Solid
Número de sensores	Soporta hasta 3 sensores por detector

Instalación

Peso	Gabinete de aluminio: 3 kg (6.5 lbs); Gabinete de acero inoxidable: 5 kg (11 lbs)
Cableado	Detector acepta entradas estándar industriales de 2, 3 o 4 hilos
