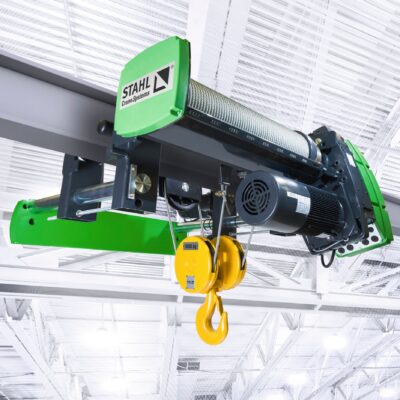

Polipasto de Cable de Acero STAHL SH

El programa de polipastos de cable de acero SH se utiliza en todo el mundo en diversas aplicaciones. Compacto, robusto, especialmente amigable para el mantenimiento e ideal cuando se trata de combinar calidad, flexibilidad y rendimiento. El sistema modular permite combinaciones casi ilimitadas de componentes.

CARACTERÍSTICAS Y BENEFICIOS:

• 5 tamaños, 26 variantes de Carga de Trabajo Segura (C.T.S.)
• Versión fija o diversos carros para grúas y construcción de sistemas
• Tamaño compacto gracias a su forma en U
• Prácticamente libre de mantenimiento, bajo desgaste, larga vida útil conforme a las normas FEM/ISO
• Serie estándar con dos velocidades de elevación y dos velocidades de desplazamiento
• Arranque y frenado particularmente suave
• Serie estándar con componentes de seguridad de alta calidad para mejorar la seguridad laboral
• Disponible opcionalmente en diseño a prueba de explosiones según ATEX e IECEx

El Multicontrolador SMC 4

El Multicontrolador SMC 4 es un dispositivo electrónico de control y monitoreo que ofrece mayor seguridad para polipastos con motores de cambio de polos o controlados por frecuencia. Mediante la supervisión permanente del estado del polipasto, el SMC 4 contribuye a una operación segura y al uso correcto del polipasto.

Asegurar el uso seguro y adecuado de su polipasto es importante. El Multicontrolador SMC 4 de STAHL CraneSystems le brinda acceso a diversas funciones de seguridad y control a través de una interfaz sencilla y fácil de usar. Versátil y flexible, el SMC 4 le permite escalar el dispositivo según las necesidades específicas de su aplicación con numerosas funciones y características de seguridad, además de interfaces de comunicación mejoradas. Al combinar las funciones del SMC 4 con la potencia del variador de frecuencia IMPULSE®·VG+ líder en la industria de Magnetek, que incluye Advanced Ultra-Lift a carga parcial, obtendrá seguridad y rendimiento confiables. Todas las funciones y características relacionadas con la seguridad han sido actualizadas y mejoradas conforme a las normas aplicables para equipos de elevación EN 14492-2, EN 15011 y EN 13001-2. El SMC 4 también proporciona un monitoreo confiable integrado de velocidad conforme a las normas EN, alcanzando así el Nivel de Rendimiento PL c según DIN EN ISO 13849-1. El microprocesador y sistema operativo certificados por TÜV alcanzan el Nivel de Rendimiento PL d. Esto elimina la necesidad de un PLC (Controlador Lógico Programable) de seguridad adicional para el freno de tambor de cuerda interceptora.

Características y Funciones

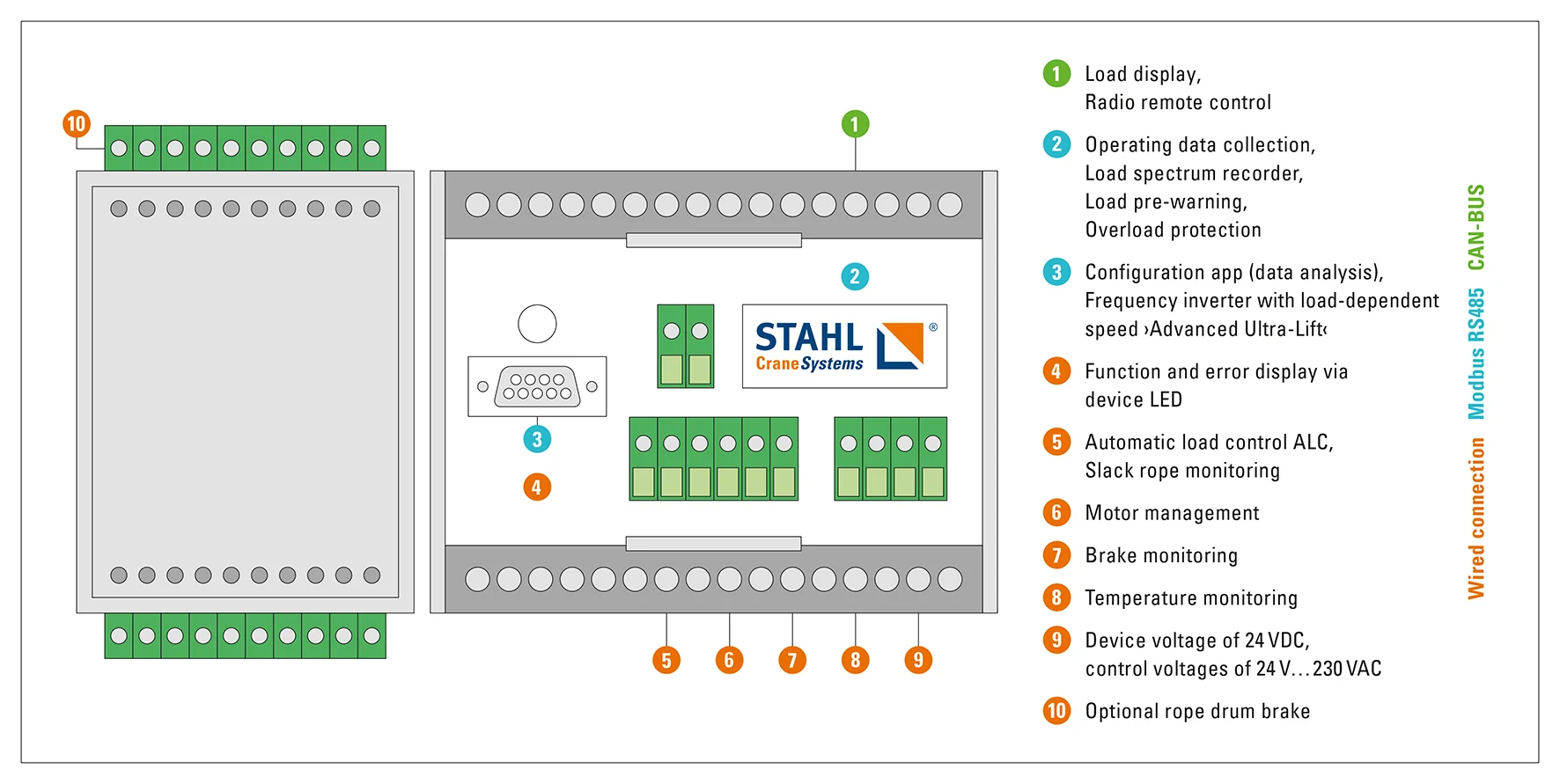

El Multicontrolador SMC 4 ofrece una solución integral compacta para el control del polipasto y puede configurarse y personalizarse según las necesidades de la aplicación. Conozca más sobre la amplia gama de características y funciones del SMC 4 que ayudan a mejorar la seguridad y prolongar la vida útil de su polipasto.

Visión General del Producto

• Hardware y software modulares
• Módulo opcional para seis entradas y salidas programables adicionales
• Freno de tambor de cuerda opcional en Nivel de Rendimiento PL d
• Adquisición ampliada de datos operativos y diagnóstico exacto de fallas
• Almacenamiento de datos a prueba de fallos
• Acceso mediante aplicación de configuración para lectura y procesamiento de datos
• Amplificador para cableado de hasta 500 m vía RS485
• Tarjetas de circuito barnizadas para protección contra condensación

Nuevo con el Multicontrolador SMC 4:

Variadores de Frecuencia IMPULSE®·VG+ de Magnetek

Un variador de frecuencia es siempre ventajoso cuando se desea complementar la productividad con un rango ampliado de velocidades. Con la función Advanced Ultra-Lift, cuando el polipasto no está operando a plena capacidad, la velocidad se puede aumentar de manera segura para mejorar la productividad y eficiencia. Reducir la velocidad de elevación, a su vez, permite depositar la carga suavemente y posicionarla con precisión. Por medio de un convertidor de frecuencia, el Multicontrolador SMC 4 ofrece una serie de capacidades importantes de seguridad, incluyendo apagado funcional seguro en caso de sobrecarga, monitoreo de velocidad, control automático mejorado de carga ALC, monitoreo de frenos y temperatura, gestión del motor y corte por cuerda floja. También permite el control y monitoreo de la velocidad del polipasto con comunicación vía interfaz Modbus serial.

Freno de Tambor de Cuerda Opcional

Diseñado como freno de seguridad interceptora y de retención, el freno de tambor de cuerda evita que la carga caiga incluso si la caja de engranajes se rompe. También funciona como freno de seguridad opcional y está disponible en Nivel de Rendimiento PL d. El Multicontrolador SMC 4 supervisa la velocidad del tambor de cuerda y todas las acciones funcionales de control. El freno de seguridad se activa tan pronto como se supera el límite de velocidad previsto. El freno de retención actúa con un retardo temporal tras cada parada y asegura la carga suspendida. El sistema de control garantiza una operación suave del freno de tambor por medio de un sensor de velocidad y un interruptor de posición del trinquete. Mediante el monitoreo del freno y el tiempo de liberación, se supervisan tanto el freno de tambor como el control total del motor. El par de frenado entre el anillo de trinquete y el tambor de cuerda puede verificarse y ajustarse en cualquier momento. El freno de tambor de cuerda está disponible opcionalmente en diseño a prueba de explosiones si es requerido.
