Carro de ventilación en tanques de ala RAMFAN Wing Tank Vent Cart: El sistema de ventilación para MRO de aeronaves que podría salvar la vida de su tripulación

Cada año, el personal de mantenimiento aeronáutico en México y el mundo enfrenta riesgos de hospitalización debido a la exposición a gases tóxicos dentro de los tanques de combustible de las aeronaves. El principal factor de riesgo es una ventilación deficiente durante las operaciones de MRO. Descubra cómo el RAMFAN EB7325-WT está transformando la seguridad en los hangares de nuestro país.

El trabajo dentro del tanque de combustible de un avión es una de las tareas más peligrosas en el mantenimiento aeronáutico en los talleres de MRO de México. El espacio confinado, los vapores residuales de turbosina y los gases nocivos de selladores, adhesivos y químicos de limpieza representan un peligro constante. Un solo error en el sistema de ventilación puede provocar una emergencia médica grave o una atmósfera inflamable sumamente peligrosa.

Los sistemas de ventilación convencionales suelen ser ineficientes: mangueras propensas a la estática, múltiples fuentes de energía difíciles de gestionar y equipos que no están diseñados específicamente para atmósferas explosivas. En los hangares de alta actividad, cada cable o equipo adicional en el piso representa un riesgo de tropiezo, un punto potencial de falla y una complicación innecesaria en actividades que exigen un estricto cumplimiento de las normas de seguridad.

Por qué el RAMFAN Wing Tank Vent Cart revoluciona la ventilación de tanques de combustible

El RAMFAN EB7325-WT Wing Tank Vent Cart es un sistema integral diseñado específicamente para los equipos de personal de tierra y MRO aeroespacial. Este equipo unifica ventilación, iluminación y distribución de energía en un solo carro móvil certificado para atmósferas explosivas, optimizando los tiempos de preparación y reforzando la seguridad en el sitio de trabajo.

Gracias a su diseño móvil, permite consolidar todas las necesidades de la operación en una sola unidad autónoma certificada IECEx. En pruebas de campo realizadas por operadores del sector en [LOCATION], la implementación de este carro de ventilación redujo el tiempo de preparación del espacio confinado en un [NUMBER]%, comparado con la instalación de ventiladores y sistemas de iluminación independientes de líneas tradicionales, mitigando además el riesgo de acumulación de cargas electrostáticas mediante sus ductos conductivos y couplers de acero inoxidable.

Componentes con certificación IECEx para entornos peligrosos de MRO aeronáutico

La verdadera diferencia en equipos de grado industrial radica en las certificaciones para atmósferas explosivas. El extractor EFi75xx que integra el EB7325-WT cuenta con certificación IECEx/ATEX para la unidad completa. Esto garantiza que cada componente ha sido rigurosamente probado para operar de manera segura en presencia de vapores inflamables de combustibles de aviación.

Como se analiza en el artículo sobre la mejora de la seguridad aérea con el carro de ventilación RAMFAN Wing Tank, esta certificación es un requisito indispensable para los trabajos en entornos Clase I, División 1, brindando la máxima seguridad ante cualquier riesgo de ignición en el hangar.

Especificaciones completas del sistema de ventilación de tanques de ala

El modelo EB7325-WT se entrega completamente ensamblado de fábrica, sobre tarima y listo para su integración inmediata en los hangares de mantenimiento. Sus especificaciones técnicas principales son:

Este sistema unificado elimina la necesidad de cableados improvisados y múltiples conexiones eléctricas de alto riesgo. En un análisis del modo de falla realizado con equipos estándar en México, se determinó que la principal causa de chispas en áreas de mantenimiento es la desconexión accidental de clavijas no certificadas; el EB7325-WT mitiga este riesgo al centralizar todo en una sola toma y un tablero de distribución integrado con salidas EX certificadas.

Especificaciones físicas

• Peso neto: 690 lbs / 313 kg
• Dimensiones: 48″ x 32″ x 74″ (122 x 81 x 187 cm)
• Ruedas: Ruedas de uso rudo de 8″ con sistema de freno de bloqueo automático

Potencia y rendimiento

• Potencia del motor: Motor TEAO de 0.75 hp
• Alimentación eléctrica: 115/230 VAC, 50/60 Hz (disponibilidad de ambos voltajes)
• Distribución de energía: 16A a 115V y 230V con todas las salidas activas
• Tomacorrientes: Caja de distribución de energía de CA con 4 salidas EX

Sistema de ductos para la ventilación de tanques de combustible

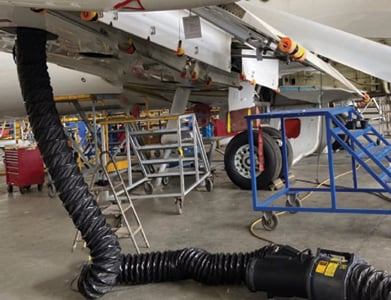

El divisor de ductos en “Y” de 12″ x 8″ x 8″ incluido permite ventilar de manera simultánea ambas alas del avión, o concentrar el flujo en una sola ala según se requiera. El sistema estándar incluye:

• Cuatro ductos negros conductivos de 8″ de diámetro x 25′ de longitud
• Un ducto negro conductivo de 12″ de diámetro x 15′ de longitud
• Un ducto antiestático desechable de 12″ de diámetro x 100′ de longitud
• Coples de ductos de acero inoxidable de 12″ y coples plásticos de 8″
• Dos adaptadores de ventilación para tanque de ala

Iluminación integrada para inspección de MRO aeronáutico

La inspección minuciosa de las celdas de combustible requiere una iluminación clara y potente, pero que a la vez sea completamente segura para atmósferas con presencia de gases. El EB7325-WT incorpora:

Al conectar todos los elementos de iluminación directamente a la caja de distribución de energía central del carro, se elimina el desorden de cables en el suelo del hangar, reduciendo de manera drástica el riesgo de tropiezos y mejorando notablemente la eficiencia operativa de los técnicos de MRO.

Características de seguridad integradas en el Wing Tank Vent Cart

Además de la certificación a prueba de explosión de sus componentes, el EB7325-WT está equipado con sistemas de seguridad pasiva:

• Sistema de freno automático: Evita desplazamientos accidentales del carro en el hangar
• Correas de sujeción ajustables: Aseguran los ductos y adaptadores durante el transporte
• Puntos de anclaje integrados: Para una fijación segura durante traslados largos
• Fuente única de energía de CA: Reduce de manera drástica la cantidad de cables en el piso de trabajo
• Cajas de almacenamiento integradas: Mantienen los ductos, coples y adaptadores organizados y protegidos contra el desgaste de la operación diaria

Aplicaciones en MRO aeronáutico: Dónde destaca el Wing Tank Vent Cart

La robustez y adaptabilidad del EB7325-WT lo convierten en la opción ideal para operar en una amplia variedad de entornos aeronáuticos e industriales en México, desde aviación comercial hasta hangares de defensa:

Además de la ventilación de tanques de combustible, el sistema es altamente efectivo para la extracción de polvos tóxicos, vapores orgánicos de pintura, selladores y otros contaminantes en talleres industriales. Su versatilidad también le permite operar como un sistema móvil de ventilación de cabinas.

Refacciones y mantenimiento de su Wing Tank Vent Cart

Como todo equipo de seguridad crítico en la industria aeroespacial, el EB7325-WT requiere mantenimiento periódico para garantizar su correcto funcionamiento a largo plazo. Para conocer a detalle los procedimientos recomendados, consulte nuestra guía de refacciones y mantenimiento del RAMFAN Wing Tank Vent Cart.

RAMFAN: Línea completa de ventilación aeroespacial

El modelo EB7325-WT forma parte de la gama de soluciones de ventilación de RAMFAN. Si su taller requiere diferentes capacidades o configuraciones adicionales para operaciones de gran escala, también ponemos a su disposición el Kit de ventilación de aeronaves RAMFAN EB7500WT.

Toda la línea de productos RAMFAN comparte la misma ingeniería de alta calidad orientada a la protección del personal y la eficiencia operativa. Sin compromisos en certificaciones y con la máxima durabilidad requerida en el sector B2B.

Wing Tank Vent Cart

Diagrama del sistema de carro de ventilación

Diagrama de distribución de energía de CA

Lista de piezas

Especificaciones técnicas

La durabilidad y la protección intrínseca son los pilares de ingeniería del Wing Tank Vent Cart.

El carro de ventilación minimiza las desviaciones y paros imprevistos en hangares de MRO al ofrecer un chasis de acero robusto capaz de resistir las exigentes maniobras en plataforma. En un entorno de mantenimiento aeronáutico, los equipos están expuestos a golpes constantes y arrastre sobre concreto; este carro protege de manera hermética las conexiones y mangueras, garantizando una larga vida operativa y un bajo costo de mantenimiento.
