Jet-Lube Kopr-Kote: Compuesto para Roscas Aprobado por API RP 5A3 para Drill Collars y Tool Joints

Cada vez que se arma una sarta de perforación, la conexión roscada está sometida a enormes cargas de compresión y torsión. Si el compuesto para roscas no controla la fricción con precisión, la conexión queda con torque insuficiente y arriesga una separación en el hombro, o bien se sobre-aprieta y deforma permanentemente el hombro. Cualquiera de los dos resultados significa tubería jalada, tiempo muerto y una conexión que puede que nunca vuelva a mantener el torque de ensamble correcto. Jet-Lube Kopr-Kote fue diseñado específicamente para prevenir ese resultado en conexiones API con hombro rotatorio, con un paquete de sólidos de hojuela de cobre y una base de grasa aluminum-complex que juntos mantienen un factor de fricción calibrado de 1.15 en todo el rango de servicio de 0°F a 450°F (-18°C a 232°C).

¿Qué es Jet-Lube Kopr-Kote y qué problema resuelve en las conexiones de la sarta de perforación?

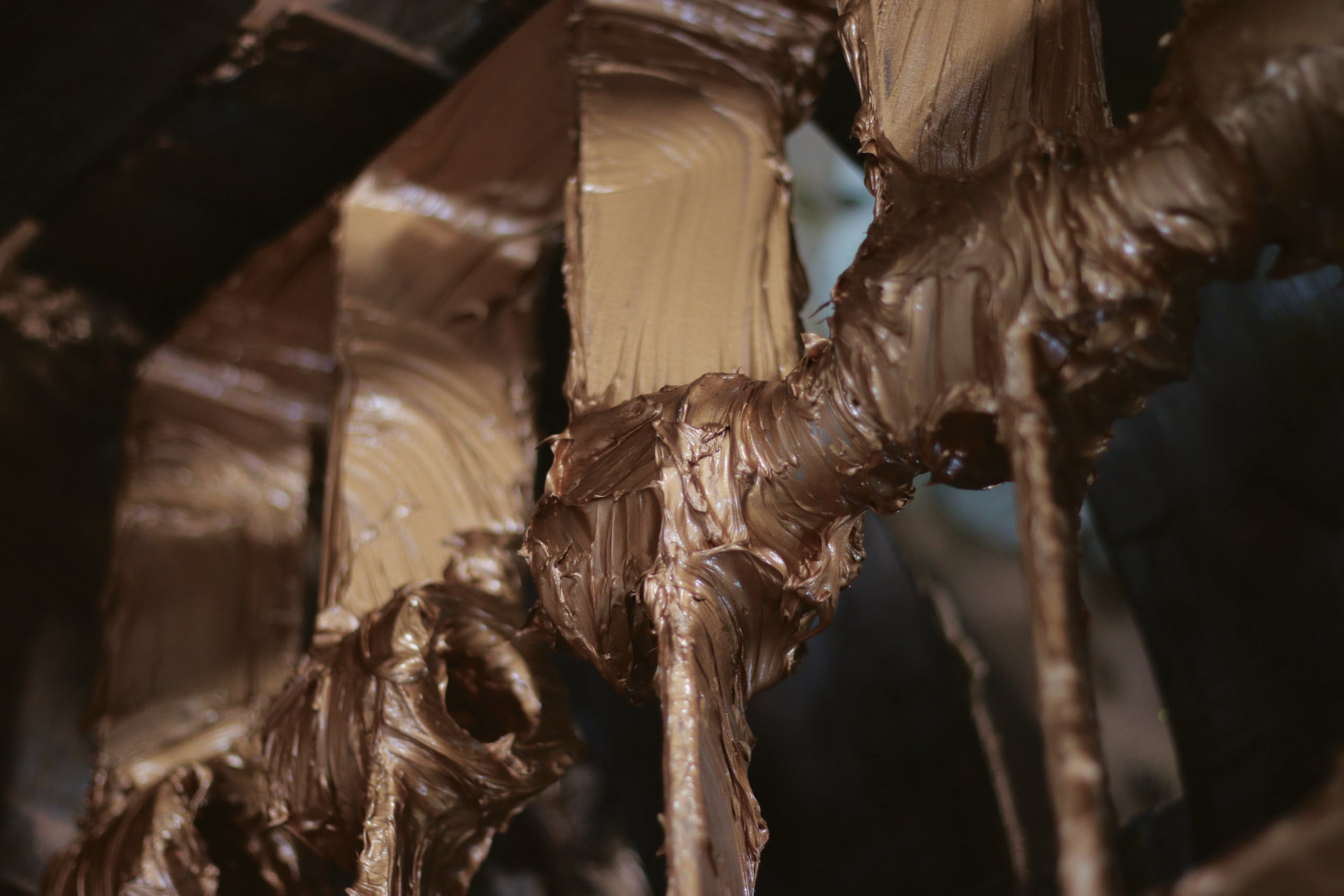

Kopr-Kote es un compuesto de perforación a base de cobre, libre de plomo, NLGI Grade 1 formulado para roscas de campo petrolero en drill collars, tool joints y sartas de perforación. Su función principal es proporcionar un factor de fricción consistente y repetible para que el torque de ensamble aplicado en superficie se traduzca de forma predecible en carga sobre el hombro de la conexión.

El producto cuenta con cumplimiento de API RP 5A3 para conexiones con hombro rotatorio, que es la aprobación base que exige la mayoría de los operadores importantes antes de permitir un compuesto para roscas en una plataforma. El paquete de sólidos combina hojuela de cobre, grafito y aditivos de extrema presión. Esa combinación no es cosmética: la hojuela de cobre incrementa físicamente el coeficiente de fricción bajo carga compresiva, lo cual contrarresta la tendencia del ensamble con alto torque a pasarse del hombro y causar deformación. El factor de fricción medido es 1.15 relativo al Anexo I de API RP 5A3, y las tablas de torque construidas para ese factor se aplican directamente a las especificaciones de conexiones de sarta de perforación API.

¿Cómo protege la base de grasa aluminum-complex las roscas entre ciclos de ensamble?

El espesante en Kopr-Kote es una base de jabón complejo (aluminum-complex) en un fluido de petróleo. Esa combinación le da a la grasa un punto de goteo de 450°F (232°C) según ASTM D-2265, lo que significa que la estructura base no se derrite ni migra fuera del perfil de rosca a las temperaturas de fondo de pozo normales dentro de su ventana de servicio nominal.

La grasa aluminum-complex es conocida por su alta resistencia al agua y su adhesión a superficies metálicas, razón por la cual Kopr-Kote está específicamente catalogado como adherente a juntas mojadas. En el piso de una plataforma donde las conexiones están expuestas a lodo de perforación, lluvia o spray de agua de mar antes del ensamble, un compuesto que se lava inmediatamente es inútil. La separación de aceite a 212°F (ASTM D-6184) está calificada en menos de 3.0% de pérdida en peso, lo que confirma que el aceite base permanece ligado a la estructura en lugar de sangrar durante los ciclos térmicos. El punto de inflamación supera los 430°F (221°C) según ASTM D-92, lo cual importa para la seguridad de almacenamiento en racks de tubería cerrados y edificios de plataforma climatizados.

¿Qué indica el resultado del punto de soldadura 4-ball sobre el desempeño de Kopr-Kote a extrema presión?

El punto de soldadura 4-ball según ASTM D-2596 para Kopr-Kote es de 800 kgf (típico). Esta prueba mide la carga a la cual falla la película lubricante y las esferas de acero se sueldan bajo contacto deslizante. Un punto de soldadura de 800 kgf es un indicador directo de la capacidad del compuesto para prevenir el rayado y el agarrotamiento en los flancos de rosca bajo las cargas compresivas generadas durante el ensamble.

Las roscas de tool joint y drill collar son superficies de acero endurecido de paso fino. Cuando giran juntas bajo torque sin protección adecuada de extrema presión, las asperezas en las caras de rosca opuestas se sueldan en frío y se desgarran, produciendo rayado que destruye permanentemente el perfil de rosca. El paquete de aditivos de extrema presión en Kopr-Kote, respaldado por los sólidos de hojuela de cobre y grafito, crea una película de frontera sacrificial que soporta cargas de contacto muy por encima de lo que toleran las grasas estándar. La calificación de corrosión en tira de cobre de 1A (ASTM D-4048) confirma que, a pesar del contenido de relleno de cobre, el compuesto no ataca agresivamente las superficies de aleación de cobre o acero con las que entra en contacto.

¿Cómo se debe calcular el torque de ensamble al usar Kopr-Kote en conexiones API?

Para conexiones de sarta de perforación API, el procedimiento correcto es multiplicar el valor de torque recomendado para la rosca por 1.15 para tomar en cuenta el factor de fricción publicado de Kopr-Kote. Ese multiplicador alinea el torque aplicado con la carga en el hombro que la conexión requiere para lograr una junta hermética y mecánicamente sólida.

Este paso se omite o malinterpreta con frecuencia en campo. Usar una tabla de torque construida para un factor de fricción de 1.0 con un compuesto que en realidad opera a 1.15 significa que la conexión está subcargada en el hombro con respecto al diseño. Para conexiones premium como HI-TORQUE, eXtreme Torque XT o XT-M que están diseñadas específicamente para un factor de fricción de 1.0, Kopr-Kote no es el producto correcto. Esas conexiones requieren Kopr EXT FF 1.0 y los valores de torque especificados por el fabricante de la conexión premium. Intercambiar compuestos sin ajustar las tablas de torque es uno de los errores de campo más comunes que provoca fallas en las conexiones, y los propios datos de producto de Jet-Lube abordan explícitamente esta distinción. Para orientación adicional sobre el torque específico por conexión, el portal de normas API brinda acceso a la edición vigente de API RP 5A3, que rige los criterios de desempeño de compuestos para roscas en conexiones con hombro rotatorio.

¿Cuándo NO es el compuesto correcto Kopr-Kote y qué se debe usar en su lugar?

Kopr-Kote está diseñado para condiciones estándar de rosca API en campo petrolero. No se recomienda para lodos de emulsión inversa ni sistemas de lodo de alto pH. En esos entornos, la química base y el paquete de sólidos pueden verse comprometidos por la contaminación con lodo alcalino o a base de aceite que inevitablemente entra en contacto con la rosca durante las operaciones de perforación. El producto correcto para esas condiciones es Jet-Lube EXTREME NCS-30 ECF, el cual está específicamente formulado para protección contra desgaste en conexiones de rosca tipo cuña y tolera la exposición a lodo de emulsión inversa.

Para aplicaciones específicas de factor de fricción que requieran exactamente 1.0, el producto a especificar es Jet-Lube Kopr EXT FF 1.0. Estas distinciones existen porque los fabricantes de conexiones premium diseñan la geometría de su rosca y las especificaciones de torque en torno a un factor de fricción preciso, y una desviación en cualquier dirección, mayor o menor, desplaza la carga real en el hombro fuera de la ventana de diseño. Usar el compuesto incorrecto en una conexión premium puede resultar en sobre-torque, rayado, o una conexión que aparenta estar bien ensamblada pero no está soportando la precarga de diseño. Puede consultar la gama completa de Productos Jet-Lube disponibles a través de PE Energy para identificar el compuesto correcto para su tipo específico de conexión y sistema de lodo.

¿Qué aprobaciones ambientales y regulatorias tiene Kopr-Kote?

Kopr-Kote cuenta con una calificación ambiental CEFAS OCNS Group B para operaciones costa afuera en el Reino Unido, lo que lo clasifica como aceptable para uso en entornos regidos por los requisitos de notificación de químicos offshore del Reino Unido. También no está clasificado como contaminante marino, una distinción crítica para programas de perforación offshore donde el riesgo de descarga al mar se evalúa durante los flujos de aprobación de químicos.

El producto cuenta con aprobación DOT (CA2004080025) para transporte, y tiene aprobación NAM/Shell para aplicaciones de perforación bajo balance. La formulación libre de plomo y zinc aborda la principal objeción ambiental que ha llevado a reguladores y operadores a descontinuar los compuestos para roscas tradicionales a base de plomo durante las últimas dos décadas. La gravedad específica es 1.15 con una densidad de 9.6 lb/gal, lo cual es relevante al calcular los requerimientos de volumen para drill collars de gran diámetro donde el área superficial de rosca por junta es sustancialmente mayor que en tubería de perforación estándar. La hoja de datos técnicos completa está disponible como el documento KOPR-KOTE en el sitio de PE Energy para revisión de especificaciones.

¿Existe una versión grado Ártico de Kopr-Kote para operaciones de perforación en climas fríos?

Sí. Kopr-Kote está disponible en un grado Ártico formulado para condiciones de campo a bajas temperaturas. Los compuestos estándar NLGI Grade 1 pueden endurecerse significativamente por debajo de 0°F (-18°C), dificultando su aplicación en el piso de la plataforma y reduciendo su capacidad para cubrir uniformemente los perfiles de rosca antes del ensamble. El grado Ártico mantiene una consistencia manejable a temperaturas donde el grado estándar se vuelve demasiado rígido para extenderse uniformemente.

La calificación de servicio estándar de Kopr-Kote comienza en 0°F (-18°C) y se extiende hasta 450°F (232°C). Para operaciones en entornos Árticos o sub-Árticos como el norte de Canadá, Alaska o el norte de Rusia donde las temperaturas ambientales y de la superficie de la tubería caen regularmente por debajo de ese límite inferior, la formulación grado Ártico garantiza que el valor de penetración medido según ASTM D-217 a la temperatura de aplicación permanezca en un rango manejable. La penetración ASTM D-217 del grado estándar a 77°F es de 310 a 330 (trabajado), que es una consistencia suave y fácilmente extensible a temperatura ambiente. A temperaturas significativamente bajo cero esa consistencia cambia, y el grado Ártico es la respuesta diseñada para ese desafío operativo.

¿Dónde se aplica Kopr-Kote y cómo se empaca para uso en el piso de la plataforma?

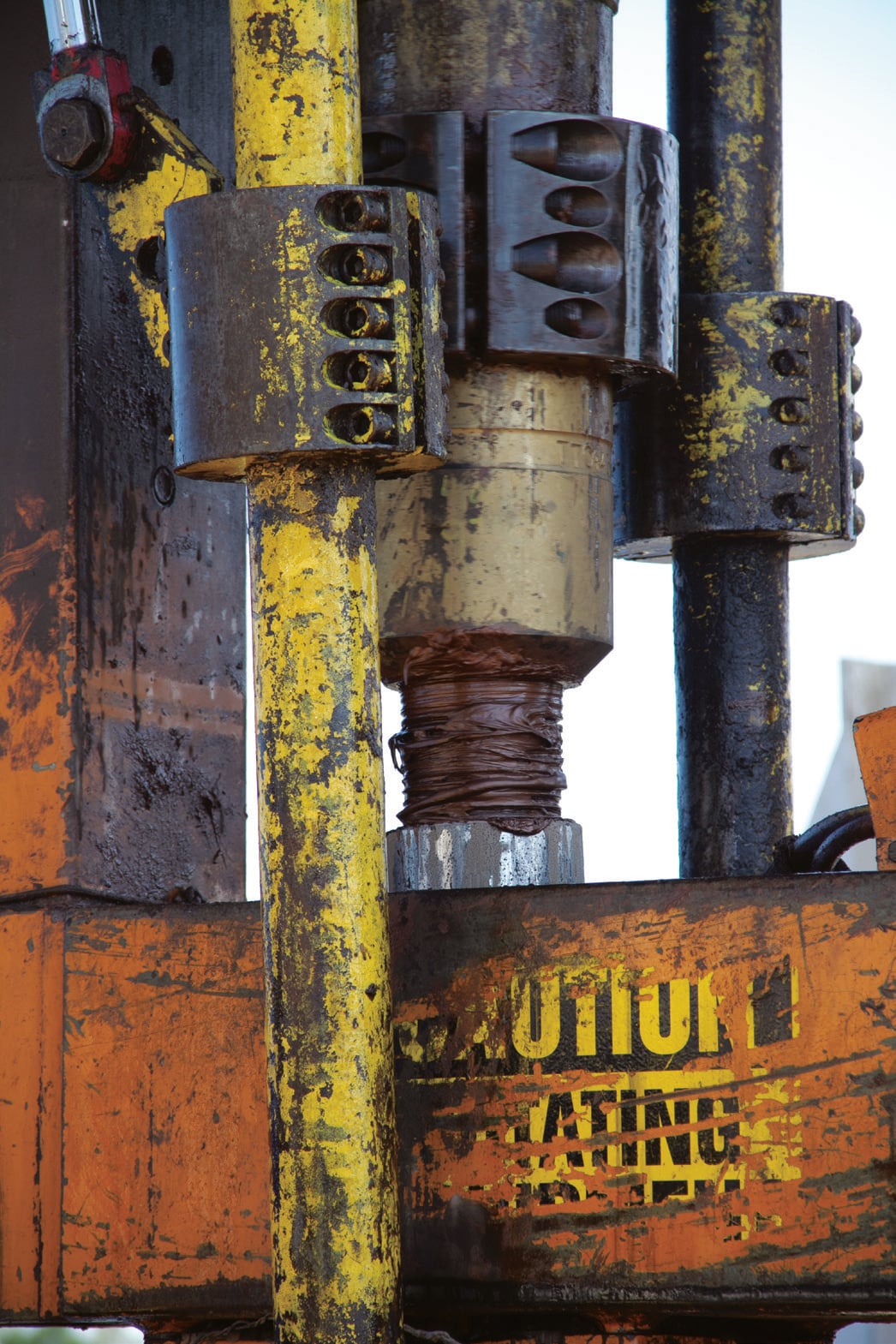

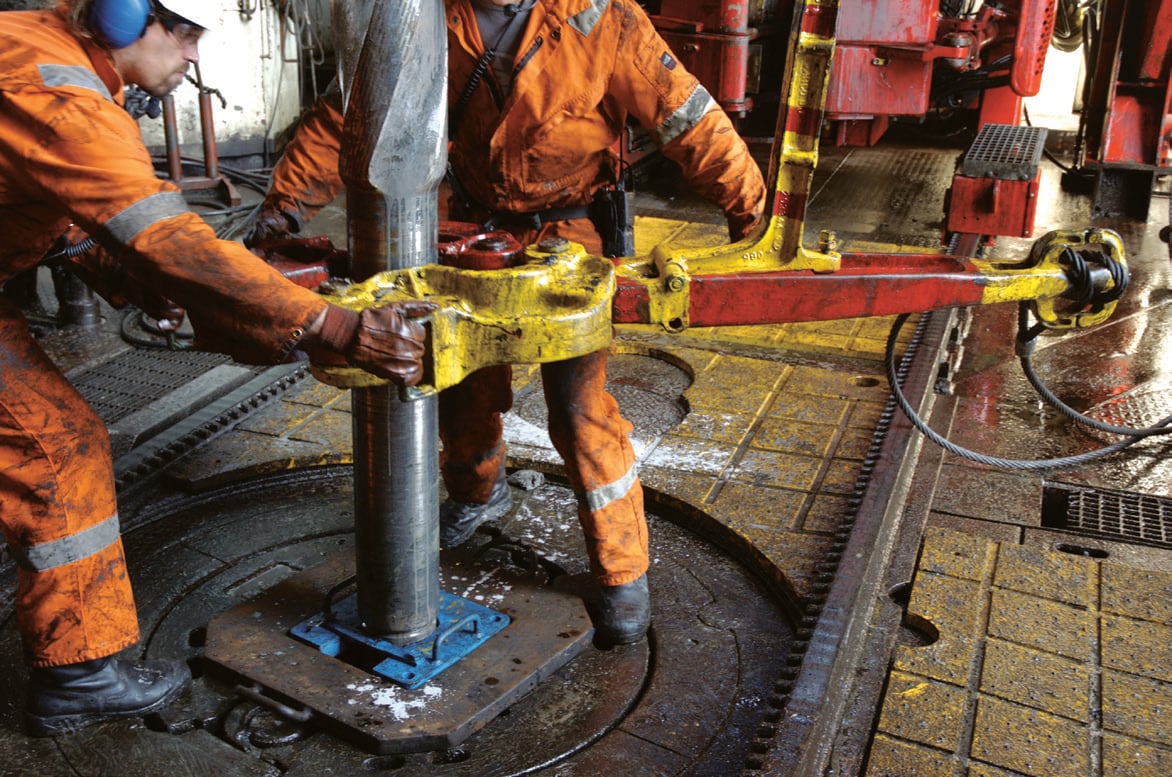

Kopr-Kote se aplica en conexiones roscadas de campo petrolero en drill collars, tool joints y sartas de perforación antes de cada operación de ensamble. El compuesto se aplica con brocha o esponja en las caras de rosca del pin y la box y en el área del hombro, asegurando una cobertura completa antes de girar la conexión. Dado que se adhiere a juntas mojadas, no es necesario aplicarlo en roscas secas o pre-limpiadas, lo que importa en un piso de plataforma activo donde las tuberías salen del rathole o de la rampa aún mojadas del lodo.

Para adquisiciones en plataforma e inventario, la opción de empaque estándar disponible a través de PE Energy es el 10115 Jet-Lube Kopr-Kote Cubeta de 47 lb, que es la unidad más común para uso en el piso de perforación. El formato de cubeta permite que el operador de tenazas o el especialista en conexiones acceda al compuesto con una brocha directamente durante el ensamble de la conexión sin necesidad de trasvasarlo a recipientes más pequeños. Orientación adicional sobre la aplicación en campo y antecedentes sobre el uso del producto se encuentran disponibles en el resumen Proteja las Conexiones de sus Herramientas de Perforación, y la hoja de venta del producto puede descargarse como Korp Kote_SS_JL_12-17 para referencia rápida en campo. Para el portafolio completo de productos Jet-Lube, incluyendo EXTREME NCS-30 ECF y Kopr EXT FF 1.0, la página de catálogo de Productos Jet-Lube en PE Energy lista los SKUs disponibles actualmente.

Resumen: cuándo Kopr-Kote es la elección correcta y cuándo no lo es

Kopr-Kote es el compuesto correcto cuando la aplicación involucra conexiones API con hombro rotatorio en drill collars, tool joints o sartas de perforación estándar, el factor de fricción en la especificación de torque es 1.15, el sistema de lodo es a base de agua o de otro tipo que no sea emulsión inversa ni alto pH, y la temperatura de operación cae dentro de la ventana de servicio de -18°C a 232°C. Su cumplimiento con API RP 5A3, el punto de soldadura de 800 kgf y la base de grasa aluminum-complex le otorgan la combinación de aceptación regulatoria, protección de extrema presión y estabilidad térmica que requiere el ensamble de sartas de perforación API.

Es el producto incorrecto cuando la conexión es una rosca premium diseñada para factor de fricción 1.0 (especifique Kopr EXT FF 1.0), cuando el sistema de lodo es de emulsión inversa o alto pH (especifique Jet-Lube EXTREME NCS-30 ECF), o cuando las temperaturas de operación caerán consistentemente por debajo de 0°F sin la formulación grado Ártico. Especificar el producto correcto para el tipo exacto de conexión y sistema de lodo no es una formalidad: es un insumo directo para determinar si la carga en el hombro al momento del ensamble coincide con la intención de diseño de la conexión y si la junta resiste la carga cíclica de fondo de pozo sin falla por fatiga o rayado de rosca.

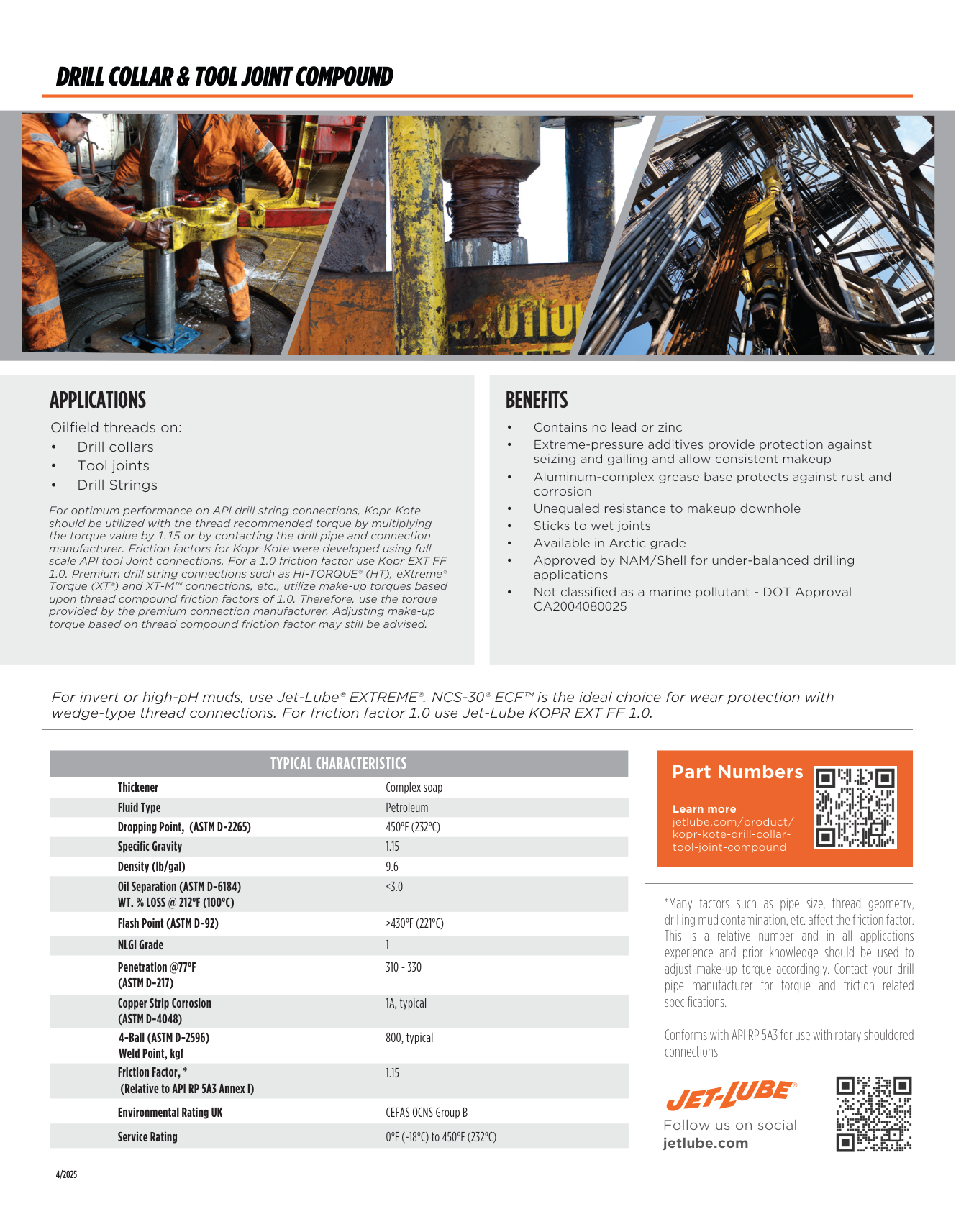

Especificaciones Técnicas
