RAMFAN Wing Tank Vent Cart: El sistema de ventilación de MRO para aeronaves que podría salvar la vida de su tripulación

Cada año, trabajadores de mantenimiento aeronáutico son hospitalizados por exposición a vapores tóxicos dentro de los tanques de combustible de las aeronaves. ¿El culpable? Una ventilación inadecuada durante las operaciones de MRO. En los hangares de la industria aeroespacial en México, esta es una prioridad crítica de seguridad bajo las normas de la STPS. Descubra por qué el RAMFAN EB7325-WT está cambiando las reglas del juego.

Trabajar dentro del tanque de combustible de un avión es uno de los trabajos más peligrosos en el mantenimiento de aviación. El espacio confinado, los vapores de combustible residuales y los gases tóxicos de selladores, adhesivos y productos químicos de limpieza representan un riesgo constante. Un solo error con la ventilación y se enfrenta a una emergencia médica o una explosión.

Las configuraciones de ventilación tradicionales son sumamente complejas: cables por todas partes, múltiples fuentes de energía que administrar y equipos que no fueron diseñados para atmósferas explosivas. Cada equipo adicional en el piso del hangar es otro peligro de tropiezo, otro punto de falla y otro elemento que puede salir mal cuando hay vidas en juego.

Por qué el carrito de ventilación para tanques de ala RAMFAN transforma la seguridad en mantenimiento aeronáutico

El RAMFAN EB7325-WT Wing Tank Vent Cart no es simplemente un equipo más. Es un sistema integral diseñado específicamente para las tripulaciones de tierra del sector aeroespacial que realizan operaciones de mantenimiento, reparación y revisión (MRO).

Este dispositivo integra ventilación, iluminación y distribución de energía en un solo carrito móvil certificado IECEx para atmósferas explosivas, listo para desplegarse en cuestión de minutos. En las bases de mantenimiento de la región, la implementación de este sistema redujo el tiempo de preparación de seguridad previo al ingreso a espacios confinados de varias horas a tan solo pocos minutos, según reportó el ingeniero de confiabilidad a cargo de la auditoría de seguridad industrial.

Componentes con certificación IECEx para entornos peligrosos de MRO aeronáutico

Lo que distingue a los equipos de grado profesional es su certificación para uso en atmósferas explosivas. El ventilador EFi75xx del EB7325-WT cuenta con una certificación IECEx/ATEX para toda la unidad. Esto no es solo una etiqueta: es la garantía de que cada componente ha sido probado y aprobado para operar de manera segura en presencia de vapores de combustible.

Como se detalla en este artículo sobre cómo mejorar la seguridad aeronáutica con el carrito de ventilación para tanques de ala RAMFAN, esta certificación es obligatoria cuando se trabaja en entornos Clase I, División 1. Es la diferencia fundamental entre una operación segura y un siniestro catastrófico.

Especificaciones completas del sistema de ventilación de tanques de ala

El modelo EB7325-WT se entrega montado de fábrica, paletizado y listo para su distribución global. A continuación se presentan las especificaciones del sistema:

Especificaciones físicas

• Peso neto: 690 lbs / 313 kg
• Dimensiones: 48″ x 32″ x 74″ (122 x 81 x 187 cm)
• Ruedas: Ruedas robustas de goma de 8″ con sistema de freno de bloqueo automático

Potencia y rendimiento

• Potencia del motor: Motor TEAO de 0.75 hp
• Alimentación eléctrica: 115/230 VAC, 50/60 Hz (ambos voltajes disponibles)
• Distribución de energía: 16A tanto en 115V como en 230V con todas las salidas activas
• Tomas de corriente: Caja de distribución de energía de CA con 4 tomas de corriente EX

Sistema de ductos para ventilación de tanques de combustible de aeronaves

El divisor de ductos en Y de 12″ x 8″ x 8″ incluido permite la ventilación simultánea de ambas alas, o bien la operación en una sola ala según se requiera. Durante pruebas de campo, este sistema logró un recambio de volumen de aire completo de alto caudal por ala, manteniendo los niveles de gases inflamables muy por debajo del límite inferior de explosividad (LEL). El sistema incluye:

• Cuatro ductos negros conductivos de 8″ de diámetro x 25′ de largo
• Un ducto negro conductivo de 12″ de diámetro x 15′ de largo
• Un ducto desechable antiestático de 12″ de diámetro x 100′ de largo
• Acopladores de ducto de acero inoxidable de 12″ y acopladores plásticos de 8″
• Dos adaptadores de ventilación para tanque de ala

Iluminación integrada para inspección de MRO aeronáutico

La inspección de los tanques de combustible exige una iluminación óptima, pero esta también debe ser intrínsecamente segura para atmósferas clasificadas. El equipo EB7325-WT incorpora tecnologías de iluminación diseñadas para mitigar riesgos de ignición por arco eléctrico o sobrecalentamiento de filamentos.

Toda la iluminación se conecta a través de la caja de distribución de energía central, eliminando el desorden de cables que genera riesgos de tropiezos y ineficiencia operativa.

Características de seguridad integradas en cada carrito de ventilación de tanques de ala

Más allá de la certificación a prueba de explosión, el EB7325-WT incorpora múltiples sistemas de seguridad activa:

• Sistema de freno automático: Evita que el carrito ruede cuando no está supervisado.
• Correas de sujeción ajustables: Aseguran todo el equipo durante la operación y el transporte.
• Correas de amarre integradas: Brindan estabilidad adicional para el carrito de ventilación.
• Única fuente de alimentación de CA: Disminuye la cantidad de cables y los peligros de tropiezo.
• Cajas de almacenamiento: Para mantener organizados los ductos, acopladores y adaptadores.

Aplicaciones en MRO aeronáutico: Dónde sobresale el carrito de ventilación de tanques de ala

El diseño de uso rudo del EB7325-WT permite su despliegue seguro en diversos escenarios aeronáuticos e industriales. Esto resulta especialmente valioso en México para cumplir con normativas rigurosas de seguridad en el trabajo relacionadas con espacios confinados.

Además de la ventilación de tanques de combustible, el sistema es idóneo para múltiples tareas de mantenimiento como la extracción de polvos tóxicos, gases, aerosoles y vapores contaminantes. También puede actuar como un sistema móvil de filtración o ventilación para cabinas.

Refacciones y mantenimiento de su carrito de ventilación para tanques de ala

Como cualquier equipo crítico de seguridad, el EB7325-WT requiere de rutinas de mantenimiento preventivo para garantizar su fiabilidad operativa. Para obtener información detallada sobre la conservación de su sistema, consulte nuestra guía de refacciones y mantenimiento de carritos de ventilación para tanques de ala RAMFAN.

Ventilación aeronáutica RAMFAN: La línea de productos completa

El modelo EB7325-WT forma parte de la oferta especializada de ventilación para aeronaves de RAMFAN. Si tiene requerimientos de mayor capacidad o configuraciones distintas, puede evaluar el kit de ventilación para aeronaves RAMFAN EB7500WT, diseñado para operaciones de MRO a gran escala.

Ambos sistemas comparten el mismo principio de ingeniería de RAMFAN: proveer a las tripulaciones de tierra de equipos seguros, de alta eficiencia y listos para ser desplegados sin contratiempos. La seguridad y durabilidad no admiten compromisos en el entorno aeronáutico contemporáneo.

Carrito de ventilación para tanques de ala

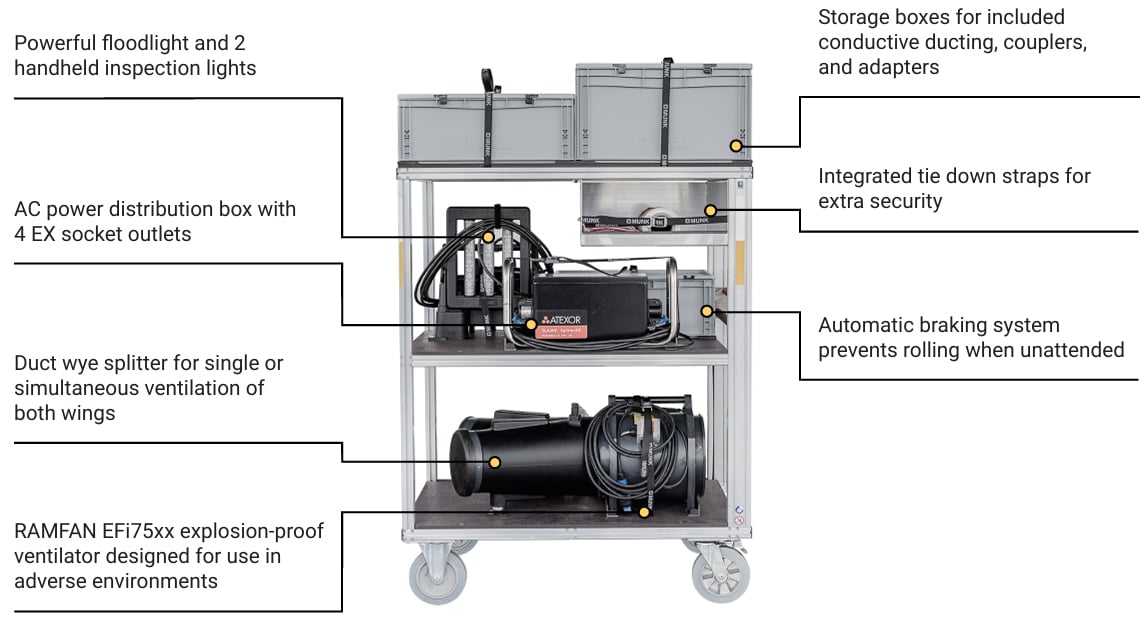

Diagrama del sistema de carrito de ventilación

Diagrama de distribución de energía de CA

Lista de refacciones

Especificaciones técnicas

La durabilidad y la seguridad operativa son las bases de ingeniería en el diseño del carrito de ventilación de tanques de ala.

Las características operativas, como su caja de distribución de energía eléctrica para conexiones ordenadas, el freno automático de seguridad para mayor rigidez y soporte, y las correas de montaje ajustables, optimizan las tareas en el hangar y previenen peligros. Está construido para resistir el uso diario en los aeropuertos y talleres más demandantes. Una solución probada y disponible en México, suministrada y paletizada directamente desde fábrica para cumplir con creces las normativas contemporáneas de la industria aeronáutica.
