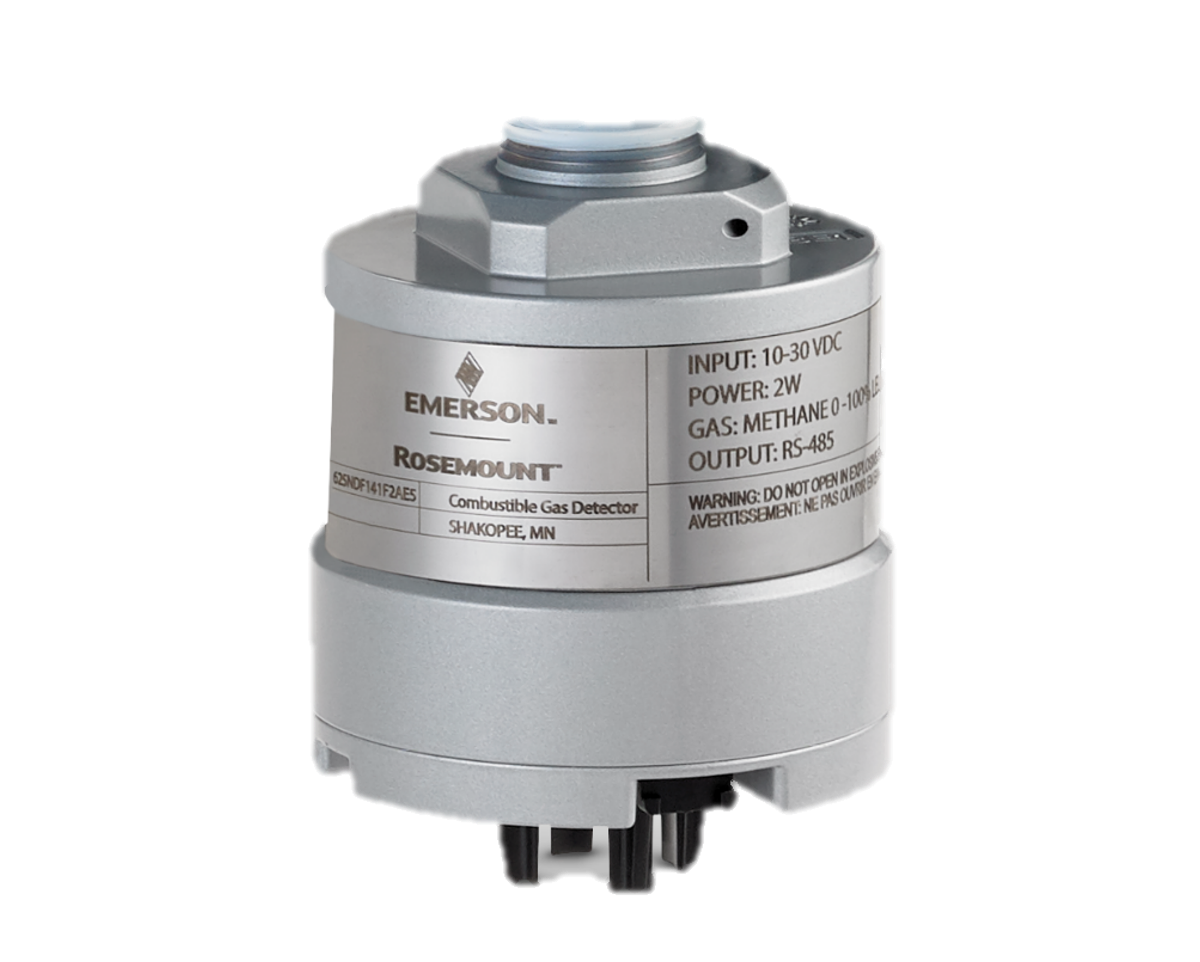

Sensor de gas Rosemount 625ND, sensor NDIR de gas combustible de Emerson para el transmisor 925

¿Qué es el sensor de gas Rosemount 625ND?

El Rosemount 625ND es el sensor de gas combustible NDIR de Emerson para el transmisor de gas fijo Rosemount 925. Mide gases de hidrocarburos de 0 a 100% LEL y se comunica digitalmente con el transmisor todo el tiempo, lo cual, según Emerson, mantiene las lecturas estables y rápidas incluso cuando el sensor y el transmisor están lejos el uno del otro. Un transmisor 925 equipado con un 625ND es lo que Emerson comercializa como el detector de gas fijo Rosemount 925FGD; con una caja de conexiones Rosemount 905, el sensor puede montarse de forma remota respecto al transmisor.

Como módulo de sensor inteligente, el 625ND conserva sus propios ajustes de configuración y datos de calibración. Además de la calibración en campo, Emerson señala que los sensores pueden calibrarse fuera del sitio e instalarse posteriormente, y el 925 reconoce un sensor recién instalado y carga su perfil de configuración por sí mismo. Emerson clasifica al 625ND como activo, con una garantía limitada de tres años.

Nota de selección: Dos productos de Emerson comienzan con 625 y no son intercambiables. En los códigos de pedido de Emerson, ND es un sensor infrarrojo no dispersivo que funciona con el transmisor 925, el cual proporciona las salidas, mientras que el Rosemount 625IR (código IR) es un sensor infrarrojo óptico independiente con sus propias salidas de 4-20 mA, HART y Modbus. El 625ND puede calibrarse en campo a través del 925; el 625IR se calibra en fábrica y no puede calibrarse en campo.

¿Cuáles son las especificaciones del Rosemount 625ND?

Emerson publica las cifras del 625ND en la hoja de datos del Rosemount 925FGD, por lo que los valores de rendimiento a continuación corresponden al sensor trabajando con un transmisor 925.

Tipo de sensor	Sensor infrarrojo no dispersivo Rosemount 625
Gas y rango	Gases de hidrocarburos 0-100% LEL, metano predeterminado (código F14)
Opciones de gas para calibración de fábrica	G01 Etano, G02 Propano, G03 Butano, G04 Etileno
Tiempo de respuesta (925FGD)	T50 < 7 sec, T90 < 10 sec para metano, propano, etileno, n-butano y etano
Precisión de gas (925FGD)	±3 por ciento LEL < 50 por ciento LEL; ±5 por ciento LEL > 50 por ciento LEL
Repetibilidad (625ND)	±0.75 percent de 0-50 percent LEL; ±1.25 percent de 50-100 percent LEL
Límites de humedad	0-95 por ciento de humedad relativa, sin condensación
Temperatura de operación (925FGD)	-40 a +158 °F (-40 a +70 °C)
Opciones de carcasa	A1 aluminio o S1 acero inoxidable, conexión de rosca macho de ¾-in. NPT; M1 módulo de sensor NDIR de aluminio solamente
Peso	Sensor de aluminio 1.3 lb (0.6 kg); sensor de acero inoxidable 2.7 lb (1.2 kg); módulo de repuesto 0.5 lb (0.2 kg)
Clasificación de la envolvente (925FGD)	NEMA 4X e IP66
Transmisor compatible	Transmisor de gas fijo Rosemount 925
Garantía	Limitada de tres años

Nota de mantenimiento: Emerson advierte sobre la condensación dentro del sensor. Por encima del 95 por ciento de humedad relativa, los cambios de temperatura pueden formar condensación en el sensor y causar errores; si esto sucede, es posible que el sensor necesite un período de acondicionamiento antes de su uso para que la humedad se elimine. El límite de humedad nominal es 0-95 por ciento RH, sin condensación.

¿Dónde se utiliza el Rosemount 625ND y cuándo es mejor opción otro modelo de Emerson?

El 625ND es adecuado donde un transmisor de gas Rosemount 925 cableado monitorea gas combustible. Emerson describe la plataforma 925 como diseñada para el servicio de gas combustible fijo: la detección NDIR resiste el envenenamiento y la deriva a largo plazo y no depende del oxígeno, lo cual, según Emerson, es adecuado para entornos hostiles e inertes, y el diseño de bajo mantenimiento está orientado a puntos de difícil acceso. Debido a que cada sensor mantiene su propia calibración, un sitio puede calibrar los sensores fuera de línea e instalarlos más tarde, lo cual, según Emerson, reduce el tiempo de mantenimiento en campo.

Otros productos de Emerson en esta gama se ajustan a otras necesidades:

• Detector de una sola pieza, sin calibración en campo: el Rosemount 625IR es un detector IR de acero inoxidable independiente con sus propias salidas y un intervalo de prueba de verificación de 5 años.
• Sin cables: el monitor de gas inalámbrico Rosemount 928 con un sensor combustible MEMS Rosemount 628 reporta 0-100% LEL a través de WirelessHART.
• Una nube de gas a través de una línea: el detector de trayectoria abierta Rosemount 935 cubre distancias de instalación de hasta 660 ft. (200 m).

Nota de selección: Cifras de gas combustible de las hojas de datos de Emerson, lado a lado. 625ND en un 925FGD: T90 < 10 seg, precisión ±3 por ciento LEL por debajo del 50 por ciento LEL. 625IR: T90 = 2 segundos con el protector ambiental, precisión ±2% de escala completa. Sensor MEMS 628 en un 928: T90 < 24 segundos, precisión ±3 % LEL en metano. De los tres, el 625ND es el que combina la calibración en campo con una interfaz de operador local en el transmisor.

¿Qué aprobaciones, salidas y documentos aplican para el Rosemount 625ND?

Cuando el 625 se solicita como un sensor independiente, su tabla de pedidos enumera estos códigos de certificación:

E1	Antideflagrante ATEX/UKEX
ND	Polvo ATEX/UKEX
K1	Antideflagrante y polvo ATEX/UKEX
E7	Antideflagrante y polvo IECEx
E5	A prueba de explosión y a prueba de ignición de polvo para EE. UU.
E6	A prueba de explosión y a prueba de ignición de polvo para Canadá
RS	Solo módulo de sensor NDIR

Emerson certifica el detector 925FGD bajo los estándares de seguridad funcional SIL2, y el certificado SIL2 (opción QT, IEC 61508) es una opción en el código 925FGD, no en la tabla independiente 625; si lo necesita, infórmelo cuando solicite una cotización. El 625ND no tiene salidas propias: el transmisor 925 proporciona 4-20 mA con HART 7 y relés.

Documentos: la tabla de pedidos y las especificaciones del 625 se encuentran en la hoja de datos del Rosemount 925FGD, julio de 2024, 00813-0100-4925 Rev AD. Página de Emerson: Sensor de gas Rosemount 625ND en Emerson.com.

Nota de reemplazo: Para un repuesto idéntico, la tabla 625 enumera un código de carcasa M1 (solo módulo de sensor NDIR de aluminio) y un código de certificación RS (solo módulo de sensor NDIR). La tabla de pesos de Emerson sitúa al módulo de reemplazo del sensor 625ND en 0.5 lb (0.2 kg), frente a 1.3 lb (0.6 kg) para un sensor de aluminio completo y 2.7 lb (1.2 kg) en acero inoxidable.

¿Cómo solicito una cotización para el Rosemount 625ND?

Envíe a PE Energy el código de modelo completo de Emerson si lo tiene, o estas opciones de la tabla de pedidos del 625:

Modelo	625 Sensor de detección de gas
Tecnología del sensor	ND Infrarrojo no dispersivo
Tipo de gas y rango	Gases de hidrocarburos F14 0-100% LEL, metano predeterminado
Material de la carcasa	A1 aluminio o S1 acero inoxidable, rosca macho ¾-in. NPT; M1 solo módulo de sensor NDIR de aluminio
Certificación del producto	E1, ND, K1, E7, E5, E6 o RS (solo módulo)
Gas de calibración de fábrica	G01 Etano, G02 Propano, G03 Butano, G04 Etileno (metano si no se especifica)
Otras opciones	Estándar de calibración IEC; C1 configuración de software personalizada para transmisor; Q4 certificado de calibración

Indique si el sensor es para un Rosemount 925 existente o para un detector 925FGD nuevo, y agregue la cantidad. PE Energy confirma el precio, la disponibilidad y el tiempo de entrega con la cotización. Solicite una cotización de un Rosemount 625ND a PE Energy.

Estructura del código de modelo: Emerson no imprime un código de muestra para el 625 independiente, por lo que lea la tabla de arriba hacia abajo: 625 (sensor de detección de gas), ND (infrarrojo no dispersivo), F14 (gases de hidrocarburos 0-100% LEL, metano por defecto), un código de carcasa como S1, un código de certificación como E5, luego opciones como G02 (calibración de propano) y Q4 (certificado de calibración). Las cifras de respuesta de Emerson cubren metano, propano, etileno, n-butano y etano, así que indique el gas objetivo claramente.
