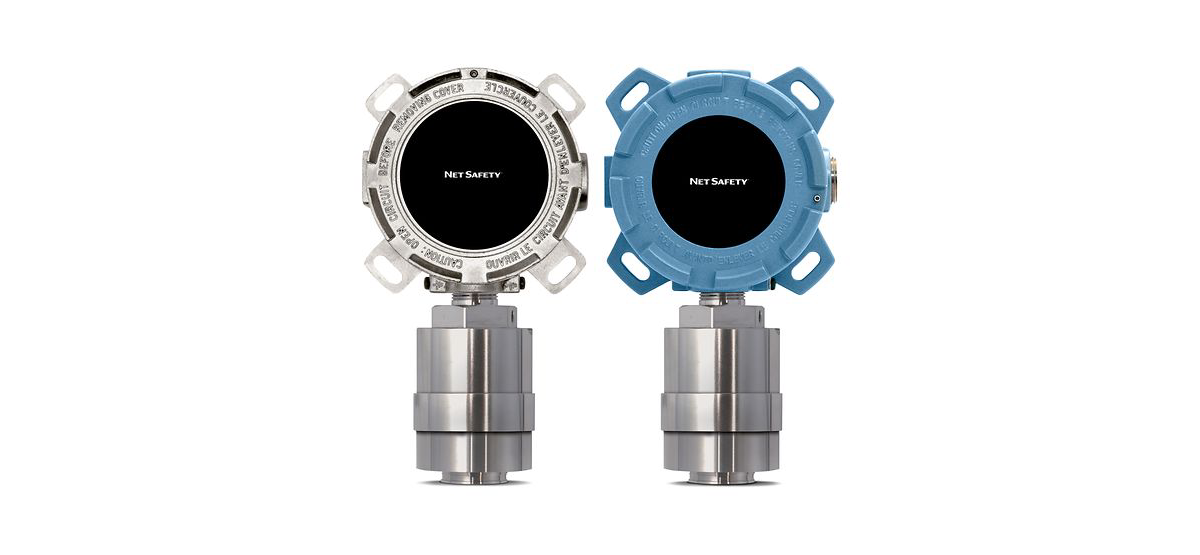

Sensor de gas combustible de perla catalítica Net Safety Millennium II SC310 de Emerson

¿Qué es el sensor de gas combustible de perla catalítica Net Safety SC310?

El Net Safety SC310 es el sensor de perla catalítica de Emerson para la detección de gas combustible en % LEL (0-100 % LEL) dentro de la serie Millennium II. Su respuesta no es selectiva: reacciona a gases inflamables de hidrocarburos y no hidrocarburos, desde metano y propano hasta hidrógeno, y envía la lectura de forma digital a un transmisor de gas Net Safety Millennium II. Emerson pone a su disposición un conjunto completo de factores de corrección para facilitar una calibración precisa.

La carcasa está diseñada para resistir impactos y vibraciones, y Emerson afirma que el sensor muestra una deriva de cero insignificante ante cambios de presión, humedad y temperatura.

Nota de mantenimiento: SensorGuard es la protección del SC310 contra altas concentraciones: cuando el gas concentrado permanece en el área, el microprocesador evita la sobresaturación (> 100 % LEL) para que el sensor no se queme prematuramente, lo cual Emerson asegura que extiende significativamente la vida útil del sensor. Emerson vincula la garantía completa de cinco años del sensor a esta protección. La deriva de cero se especifica en ±2 % por mes.

¿Cuáles son las especificaciones del Net Safety SC310?

Como se indica en la hoja de datos de Emerson SC310:

Número de parte	SC310(A/S)-100-ASSY
Tecnología de detección	Perla catalítica, gases combustibles [% LEL]
Rango de detección	0-100 % LEL
Gases detectados (lista parcial)	Metano, propano, n-butano, isobutileno, hidrógeno, etano, pentano, hexano, heptano, etileno, propileno
Tiempo de respuesta	T50 ≤ 5.5 s; T60 ≤ 6 s; T90 ≤ 12 s
Exactitud	±3 % < 50 %; ±5 % > 50 %
Deriva del cero	±2 % por mes
Repetibilidad	±1 % LEL a escala completa
Compatibilidad electromagnética (EMC)	IEC 61000-4-3
Temperatura de operación	-40 °F a +167 °F (-40 °C a +75 °C)
Humedad relativa	0-95 % HR sin condensación
Protección contra ingreso	IP64
Material de la carcasa	Aluminio (AL6061) o acero inoxidable (SS316)
Conexión de conducto	3/4″ NPT
Separación del sensor	Hasta 2,000 feet/600 meters (cableado 18 AWG)
Transmisor requerido	Serie Millennium II (M21, M22)
Garantía	Cinco años

Nota de selección: La precisión es más estricta en la mitad inferior del rango: ±3 % por debajo del 50 % y ±5 % por encima del 50 %. La repetibilidad es de ±1 % LEL a escala completa, frente a ±2 % LEL para el sensor infrarrojo Net Safety SC311, mientras que el SC311 responde ligeramente más rápido (T90 ≤ 11 s frente a T90 ≤ 12 s).

¿Dónde se utiliza el Net Safety SC310 y cuándo es más adecuado el sensor infrarrojo SC311?

El SC310 es un detector de gas fijo de % LEL para áreas donde el gas inflamable podría no ser un hidrocarburo, o donde pueden ocurrir varios gases combustibles, en un transmisor de gas Net Safety Millennium II. Emerson lo fabrica para entornos industriales extremos. En comparación con el sensor infrarrojo Net Safety SC311, según las dos hojas de datos:

• Gases detectados: SC310 no selectivo, hidrocarburos y no hidrocarburos, con hidrógeno, heptano, isobutileno y propileno en su lista; SC311 solo hidrocarburos, como metano, propano, iso-pentano y etileno.
• Envenenamiento: Emerson afirma que el SC311 es inmune al envenenamiento; el SC310 depende de SensorGuard contra altas concentraciones de gas, y las hojas de datos del transmisor de gas Millennium II describen la tecnología de perla catalítica como resistente al envenenamiento.
• Tiempo de respuesta: SC310 T50 ≤ 5.5 s y T90 ≤ 12 s; SC311 T50 ≤ 4.3 s y T90 ≤ 11 s.
• Deriva de cero: SC310 ±2 % por mes; SC311 < 5 % a escala completa por año.
• Energía: Emerson afirma que ambos sensores tienen el consumo de energía más bajo disponible.
• Garantía: cinco años en ambos.

Gas tóxico o deficiencia de oxígeno en el mismo transmisor: el sensor electroquímico Net Safety ST3 XChem. Más información sobre cómo elegir una tecnología de detección: guía de PE Energy sobre sistemas de detección de gas.

Nota de selección: Elija el SC310 cuando el hidrógeno u otro combustible no hidrocarburo sea parte del peligro, debido a que el hidrógeno está en su lista de gases detectados y no en la del SC311. Los dos sensores tienen dimensiones de carcasa idénticas, la misma clasificación de -40 °C a +75 °C y los mismos transmisores de gas Millennium II (M21, M22), por lo que cambiar entre perla catalítica e infrarrojo mantiene el transmisor y el montaje.

¿Qué aprobaciones, salidas y documentos aplican para el Net Safety SC310?

Cadenas de aprobación como aparecen impresas en la hoja de datos del SC310:

Norteamericano	Class I, Division 1, Groups BCD T5; Class I, Zone 1, AEx/Ex d IIB +H2 T5; -40 °C ≤Ta ≤+75 °C
IECEx	Ex d IIB+H2 T5 Gb; IECEx FMG 12.0007X; -40 °C ≤Ta ≤+75 °C
INMETRO	Ex d IIB+H2 T4 Gb IP66/67
EMC	IEC 61000-4-3

El SC310 se comunica digitalmente con su transmisor; la salida analógica, de relé, Modbus o HART proviene de la versión del transmisor Millennium II. Documento de referencia: Datos del producto SC310, documento FGD-PDS-SC310-Catalytic-Bead-Combustible-Sensor, con fecha de julio de 2016. Página del modelo de Emerson: Sensor de gas combustible de perla catalítica Net Safety Millennium II SC310.

Nota de instalación: Para ubicaciones sucias o húmedas, la hoja de datos del SC310 lista el IPF-001, un filtro IP 66/67 para sensores de la serie SX3 que añade protección contra suciedad y humedad. La clasificación propia del sensor es IP64, y su marcado INMETRO indica T4, mientras que los marcados para Norteamérica e IECEx indican T5.

¿Cómo solicito una cotización para el Net Safety SC310?

Envíe el número de parte con la carcasa, el gas combustible que el punto debe detectar (Emerson publica factores de corrección para la calibración), el transmisor Millennium II, cualquier accesorio y la cantidad. PE Energy confirma el precio, la disponibilidad y el tiempo de entrega con la cotización. Solicite una cotización del SC310.

SC310A-100-ASSY	Carcasa de aluminio, gases combustibles, 0-100 % LEL
SC310S-100-ASSY	Carcasa de acero inoxidable, gases combustibles, 0-100 % LEL
JB-MPD-A	Caja de terminación, salida digital, aluminio
JB-MPD-S	Caja de terminación, salida digital, acero inoxidable
CCS-1	Copa de calibración/protector contra lluvia/protector contra salpicaduras/filtro de polvo con DF-1
CC-INLINE	Adaptador de calibración en línea: lleva una corriente parcial de gas al sensor y la libera de vuelta a la corriente principal
IPF-001	Filtro IP 66/67 para sensores de la serie SX3, protección adicional contra suciedad y humedad

Ejemplo de código de modelo: SC310S-100-ASSY = sensor de gas combustible de perla catalítica Net Safety SC310, carcasa de acero inoxidable, gases combustibles 0-100 % LEL. La versión de aluminio es SC310A-100-ASSY (patrón de número de parte SC310(A/S)-100-ASSY).
