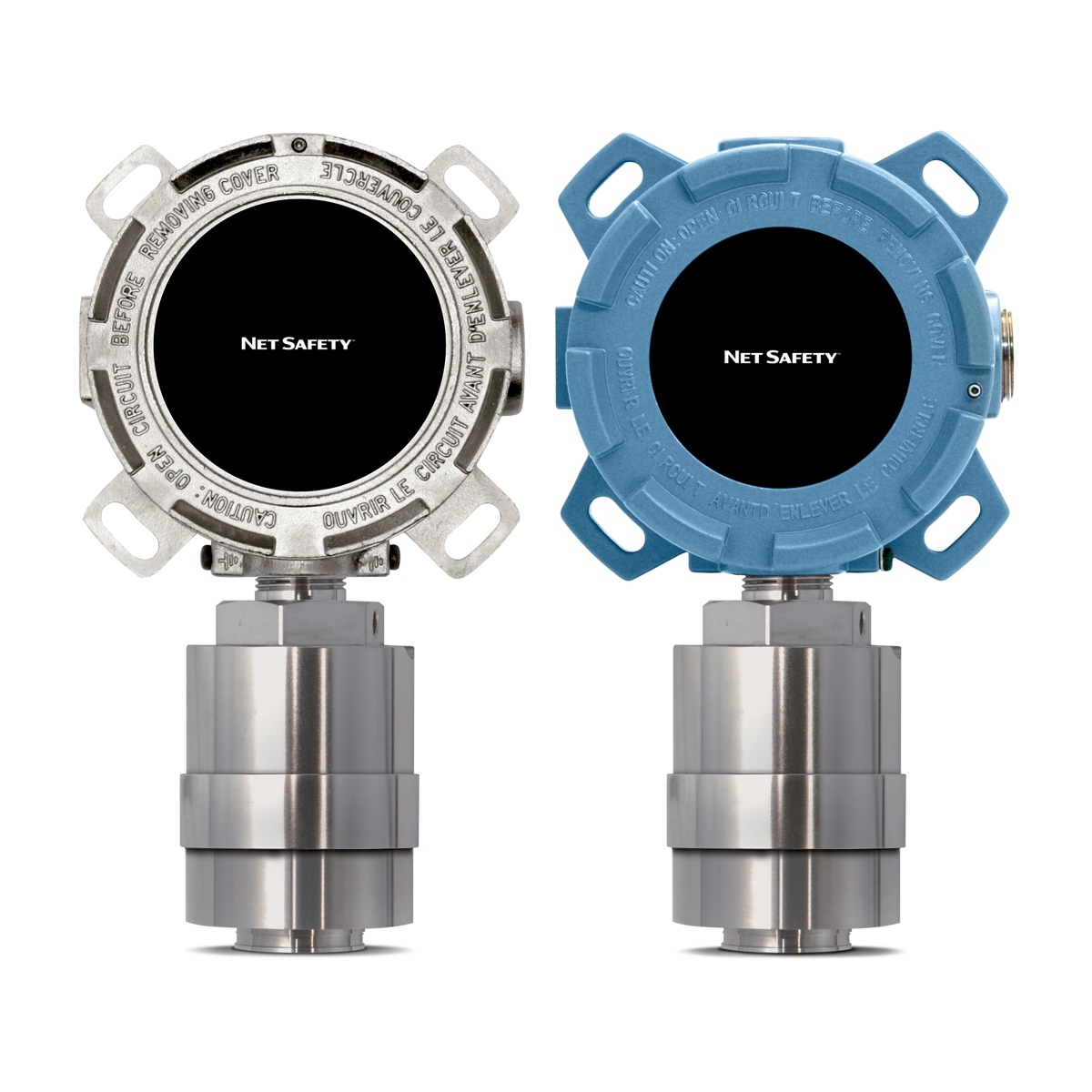

Sensor de gas combustible infrarrojo Net Safety Millennium II SC311 de Emerson

¿Qué es el sensor de gas combustible infrarrojo Net Safety SC311?

El Net Safety SC311 es el sensor puntual infrarrojo (IR) de Emerson para gases hidrocarburos inflamables en la serie Millennium II. Mide la concentración de gas en % LEL (0-100 % LEL) con óptica de haz doble de alta resolución y transmite la lectura digitalmente a un transmisor de gas Net Safety Millennium II. Las curvas de gas seleccionables en campo cubren metano, propano, etano, etileno, hexano y los isómeros de butano y pentano, y Emerson afirma que el sensor es inmune al envenenamiento.

Nota de diseño de Emerson: la óptica de haz dual prescinde de superficies reflectantes, lo cual, según indica, evita la suciedad, el empañamiento y la desalineación.

Nota de mantenimiento: Emerson recomienda únicamente pruebas de respuesta (bump test) periódicas, además de una calibración al año, y cita una vida útil típica del sensor de 8-10 años con una garantía total de cinco años. El sensor realiza una autocomprobación continua de varios parámetros de rendimiento y compensa la temperatura, la presión y la humedad.

¿Cuáles son las especificaciones del Net Safety SC311?

Como se indica en la hoja de datos del Emerson SC311:

Número de parte	SC311(A/S)-100-ASSY
Tecnología de detección	Infrarrojo, gases combustibles de hidrocarburos [% LEL]
Rango de detección	0-100 % LEL (curvas seleccionables en campo)
Gases detectados	Metano, propano, n-butano, isopentano, n-pentano, etano, isobutano, etileno, hexano (otros gases disponibles, contacte a la fábrica)
Tiempo de respuesta	T50 ≤ 4.3 s; T60 ≤ 7 s; T90 ≤ 11 s
Exactitud	±5 % LEL
Deriva del cero	< 5 % de fondo de escala por año
Repetibilidad	±2 % LEL de fondo de escala
Compatibilidad electromagnética (EMC)	IEC 61000-4-3
Temperatura de operación	-40 °F a +167 °F (-40 °C a +75 °C)
Humedad relativa	0-95 % HR sin condensación
Protección contra ingreso	IP64
Material de la carcasa	Aluminio (AL6061) o acero inoxidable (SS316)
Conexión de conducto	3/4″ NPT
Separación del sensor	Hasta 2,000 feet/600 meters (cableado 18 AWG)
Transmisor requerido	Serie Millennium II (M21, M22)
Vida útil típica del sensor	8-10 años
Garantía	Cinco años

Nota de selección: Comparado con su contraparte de perla catalítica, el SC311 es más rápido sobre el papel: T50 ≤ 4.3 s y T90 ≤ 11 s, frente a T50 ≤ 5.5 s y T90 ≤ 12 s para el Net Safety SC310. Su deriva de cero se especifica por año (< 5 % de fondo de escala por año), mientras que la hoja del SC310 indica ±2 % por mes.

¿Dónde se utiliza el Net Safety SC311 y cuándo es el sensor de perla catalítica SC310 la mejor opción?

El SC311 es un sensor fijo de % LEL para riesgos de gas hidrocarburo en áreas peligrosas, construido para entornos industriales extremos según Emerson y adaptado a un transmisor de gas Net Safety Millennium II (M21 de canal único o M22 de canal doble). Comparando lado a lado con el sensor de perla catalítica Net Safety SC310, utilizando ambas hojas de datos:

• Envenenamiento: Emerson declara que el SC311 es inmune al envenenamiento; el SC310 depende de SensorGuard, el cual Emerson afirma que detiene la sobresaturación por encima del 100 % LEL para evitar el agotamiento prematuro del sensor.
• Gases detectados: la lista del SC311 es solo de hidrocarburos (metano a hexano, además de etileno); el SC310 no es selectivo y también detecta combustibles que no son hidrocarburos, incluyendo hidrógeno, isobutileno y propileno en su lista.
• Tiempo de respuesta: SC311 T90 ≤ 11 s; SC310 T90 ≤ 12 s.
• Precisión: SC311 ±5 % LEL; SC310 ±3 % por debajo del 50 % y ±5 % por encima del 50 %.
• Alimentación: Emerson afirma que ambos sensores tienen el consumo de energía más bajo disponible.
• Garantía: cinco años en ambos.

Para un detector de gas puntual de gas tóxico o deficiencia de oxígeno en el mismo transmisor, utilice el sensor electroquímico Net Safety ST3 XChem. Información de fondo sobre la detección puntual frente a la de trayectoria abierta: guía de PE Energy para sistemas de detección de gas.

Nota de selección: El hidrógeno es el factor decisivo. El hidrógeno aparece en la lista de gases detectados del SC310 y no en la lista del SC311, por lo que un riesgo de hidrógeno o una mezcla de hidrocarburos indica el uso del SC310, mientras que un área solo con hidrocarburos donde la intoxicación del elemento sensor es una preocupación indica el uso del SC311. Ambos sensores comparten las mismas dimensiones de carcasa, la misma clasificación de -40 °C a +75 °C y los mismos transmisores (M21, M22), por lo que cambiar la tecnología no cambia el transmisor.

¿Qué aprobaciones, salidas y documentos aplican al Net Safety SC311?

Cadenas de aprobación impresas en la hoja de datos del SC311:

Norteamericano	Class I, Division 1, Groups BCD T5; Class I, Zone 1, AEx/Ex d IIB +H2 T5; -40 °C ≤Ta ≤+75 °C
IECEx	Ex d IIB+H2 T5 Gb; IECEx FMG 12.0007X
INMETRO	Ex d IIB+H2 T4 Gb IP66/67
EMC	IEC 61000-4-3

El SC311 se comunica digitalmente con su transmisor; la salida analógica, de relé, Modbus o HART proviene de la versión del transmisor Millennium II. Documento de referencia: datos del producto SC311, documento FGD-PDS-SC311-Infrared-Combustible-Gas-Sensor, con fecha de julio de 2016. Página de modelo de Emerson: sensores de gas combustible infrarrojos Net Safety Millennium II SC311.

Nota de instalación: Lea la clase de temperatura según el esquema: las marcas para Norteamérica y IECEx son T5, la marca INMETRO es T4. El SC311 y el SC310 cuentan con el mismo número de certificado IECEx (IECEx FMG 12.0007X), y la clasificación de ingreso del sensor es IP64.

¿Cómo solicito una cotización para el Net Safety SC311?

Envíe el número de parte con la carcasa, la curva de gas que el punto debe utilizar (metano, propano u otro gas listado), el transmisor Millennium II al que se conectará, cualquier accesorio y la cantidad. PE Energy confirma el precio, la disponibilidad y el tiempo de entrega con la cotización. Solicite una cotización del SC311.

SC311A-100-ASSY	Carcasa de aluminio, gases combustibles a base de hidrocarburos, 0-100 % LEL
SC311S-100-ASSY	Carcasa de acero inoxidable, gases combustibles a base de hidrocarburos, 0-100 % LEL
JB-MPD-A / JB-MPD-S	Caja de terminación, salida digital
CCS-1	Copa de calibración/protector contra lluvia/protector contra salpicaduras/filtro de polvo con DF-1
CC-INLINE	Adaptador de calibración en línea: lleva una corriente parcial de gas al sensor y la libera de vuelta a la corriente principal

Ejemplo de código de modelo: SC311S-100-ASSY = sensor de gas combustible infrarrojo Net Safety SC311, carcasa de acero inoxidable, gases combustibles basados en hidrocarburos, 0-100 % LEL. Cambie S por A para la carcasa de aluminio (SC311A-100-ASSY).

Nota de instalación: donde la lluvia, las salpicaduras o el polvo alcancen el cabezal del sensor, el CCS-1 de Emerson combina una copa de calibración, un protector contra lluvia, un protector contra salpicaduras y un filtro de polvo (con DF-1) en una sola pieza.
